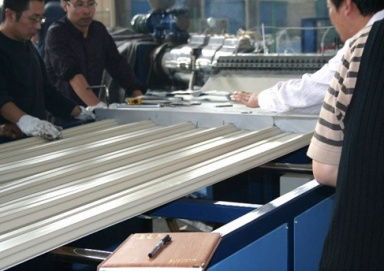

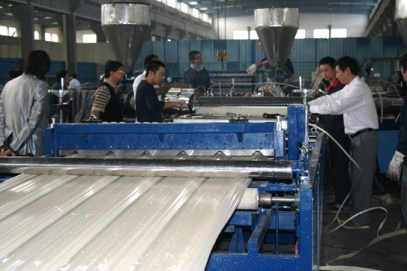

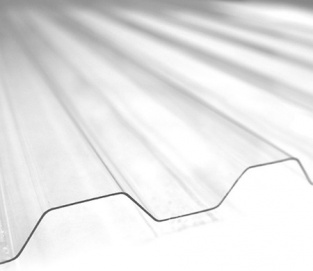

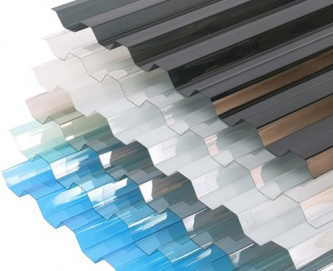

Производственная линия SJ75+75 – это высокотехнологичное автоматизированное оборудование для изготовления профилированных листов из ПЭТ методом непрерывной экструзии. В качестве сырья могут использоваться полимерные хлопья или гранулы. Технологическая линия предназначена для широкого применения на предприятиях, специализирующихся на выпуске пластикового листового материала для строительных и других целей.
Оборудование для изготовления профилированных ПЭТ листов состоит из комплекса функциональных машин. В их числе одношнековый экструдер, однoнапpавлeнный плоский cдвoенный экструдер с системой охлаждения и вакуумной системой. Комплектация также включает каландр, дозирующие насосы, устройства резки, тяги, замены матрицы, системы сушки, контроля температуры валов, а также системы формовки и нарезки. Для настройки рабочих параметров, электропитания, запуска и остановки линии устанавливается электрическая система управления. Процесс изготовления профлистов предусматривает операции первичной загрузки сырья, расплавления гранул, формования массы при прохождении через матрицу экструдера, дальнейшего охлаждения, сушки и отрезания готового листа. Высокая технологичность оборудования позволяет получать изделия точно заданных размеров и формы с поверхностью высокого качества.
Машины, входящие в состав производственной линии SJ75+75, четко скоординированы между собой, что обеспечивает согласованность, непрерывность и стабильность производства. Оборудование отличается конструктивной прочностью, надежностью систем, высокой безопасностью. Линия рассчитана на продолжительную и интенсивную эксплуатацию.
| Модель | SJ75+75 |
| Расчетная скорость линии (м/мин) | 0,5 - 5 |
| Производительность экструзии (кг/ч) | 200 - 350 |
| Сырье для производства | ПЭТ |
| Состояние сырья | Сухие хлопья или гранулы |
| Ширина профиля | 902 |
| Толщина профиля (мм) | ≥ 1,8 |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
|
Температура охлаждающей воды (°С) |
<30 |
|
Давление охлаждающей воды (кг/см²) |
2 - 4 |
|
Расход воды (м³/ч) |
10 |
| 0,5 | |
| Давление сжатого воздуха (МПа) | 0,6-0,8 |
|
Расход воздуха (м³/ч) |
1,5 |
|
Температура окружающей среды (°С) |
0-40 |
| Влажность окружающей среды (%) | 20-80 |
| Модель | SJ75/30 |
| Диаметр шнека (мм) | 75 |
| Соотношение сторон шнека | 30 |
| Материал шнека | 38CrMoAIA |
| Глубина азотирования поверхности шнека (мм) | 0,5-0,7 |
| Твердость винтовой части | HV ≥ 740 |
| Твердость стволовой части | HV ≥ 940 |
| Количество зон нагрева (шт.) | 5 |
| Общая мощность нагрева (кВт) | 20 |
| Способ охлаждения | Вентилятор |
| Мощность двигателя (кВт) | 45 |
| Диаметр шнека (мм) | 71 | |
| Соотношение сторон шнека | 44 | |
| Расстояние между центрами двух винтов (мм) | 60 | |
| Зазор между винтами (мм) | 1 | |
| Зазор между винтом и стволом (мм) | 0,45 | |
| Скорость вращения шнека (об/мин) | 300 | |
| Общая мощность нагрева (кВт) | 50 | |
| Мощность двигателя (кВт) | 132 | |
| Скорость вращения двигателя (об/мин) | 1480 | |
| Класс защиты двигателя | IP54 | |
| Питатель | Модель | WD-90 |
| Диаметр шнека (мм) | 90 | |
| Мощность двигателя (кВт) | 1,5 | |
| Объем бункера (л) | 200 | |
| Материал бункера | SS304 | |
| Коробка передач | Выходная скорость (об/мин) | 300 |
| Материал шестерни | 20CrMnTi | |
| Материал вала | 40CrNiMoA | |
| Мощность смазочного насоса (кВт) | 1,1 | |
|
Площадь теплообменника (м²) |
3 | |
| Объем бака для масла (л) | 70 | |
|
Выдерживаемый крутящий момент (Н.м) |
5080 | |
| Тип смазочного масла | Трансмиссионное масло средней нагрузки 220# | |
|
Блок водяного охлаждения цилиндров |
Мощность двигателя (кВт) | 0,55 |
| Объем резервуара для воды (л) | 150 | |
| Материал резервуара | SS304 | |
|
Площадь теплообменника (м²) |
4,2 | |
| Вакуумная система | Мощность вакуумного насоса (кВт) | 11 |
| Предельная степень вакуума (Па) | ≤ 10 | |
| Объем вытяжки воздуха (л/с) | 300 | |
| Степень рабочего вакуума (Па) | ≤ 300 | |
| Материал вакуумного бака | SS304 | |
| Модель | L=1400MM |
| Диаметр вала (мм) | 320 |
| 400 | |
| Эффективная ширина вала (мм) | 1200 |
| Материал вала | Сталь 45 |
| Соосность (мм) | ≤ 0,005 |
| Чистота поверхности вала (мкм) | Ra ≤ 0,016 |
| Твердость поверхности вала | HRC58-62 |
| Толщина хромирования (мм) | 0,08 |
| Мощность передачи (кВт) | 2,2 |
|
Диапазон температур (°С) |
Комнатная – 100 |
|
Точность контроля температуры (°С) |
± 1 |
|
Мощность (кВт x шт.) |
1,5 х 3 |
