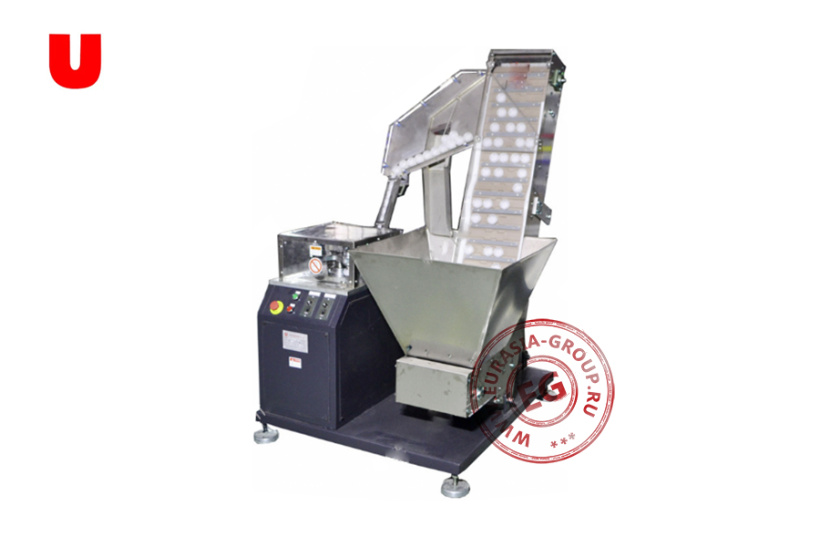

Автоматическая машина для резки крышки BST-5

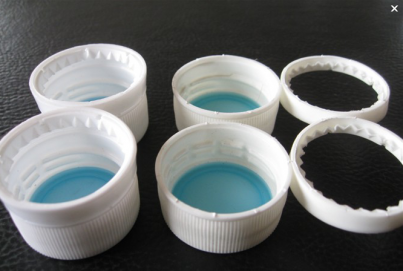

Автоматическая машина для резки крышки BST-5 – это ротационный электромеханический станок непрерывного действия, который участвует в общем цикле массового изготовления крышек для пластиковых бутылок. Его непосредственная задача заключается в том, чтобы нанести по внешнему контуру крышки линию отрыва. То есть, этим действием машина намечает ту часть крышки в виде кольца, которая останется на пластиковой бутылке после её открывания.

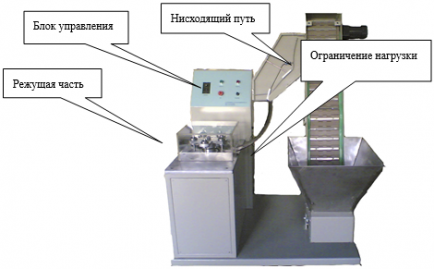

Станок для надрезания пластиковой крышки BST-5 конструктивно представляет собой две секции (подачи и резки), закрепленные на одной плоской платформе с регулируемыми по уровню ножками. Крышки россыпью загружаются оператором в бункер секции подачи, откуда небольшими партиями уносятся вверх наклонным ленточным конвейером. Там имеется передаточный буфер, откуда крышки уже поочередно по узкой дугообразной направляющей уходят вниз в секцию резки. Здесь действует вращающийся индексатор с пятью захватами. Каждый захват фиксирует вновь поступающую крышку и несет ее через зону резки, при этом сам захват тоже проворачивается, чтобы выполнить полный надрез со всех сторон. Каждый захват одновременно является и ножом, но резка выполняется, только когда он входит во взаимодействие с дугообразным элементом, закрепленным частично по кругу по пути вращения индексатора. В этом элементе есть канавка на уровне лезвия каждого фиксатора. При проворачивании крышки лезвие внедряется в её основу, немного продавливая в канавку дугообразного борта (упора при давлении на крышку), и тем самым надрезая линию будущего отрыва. После надреза крышка сбрасывается захватом на наклонный лоток.

Оборудование для надрезания крышки для пластиковых бутылок BST-5 имеет простое кнопочное управление. В электрической схеме имеется автомат защиты и частотный инвертор. Изделие чаще всего действует в общей линии производства крышек, и управляется тем же оператором, который управляет и всей линией.
