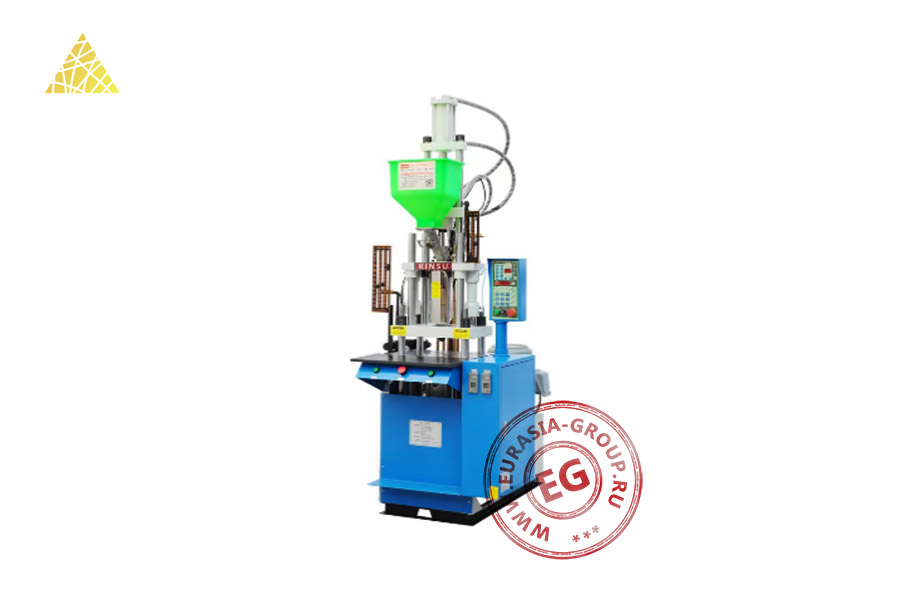

Вертикальный термопластавтомат KSU-200ST-1 представляет собой литьевую машину с вертикальным расположением узла смыкания формы, предназначенную для производства пластмассовых изделий методом инжекционного формования. Вертикальная компоновка обеспечивает гравитационную подачу материала и упрощает установку металлических вставок в процессе литья. Машина эффективна для производства электротехнических компонентов, соединителей и деталей с резьбовыми вставками. Система управления реализована через программируемый контроллер с сенсорным интерфейсом, обеспечивающим контроль параметров впрыска, температурных режимов и давления смыкания.
Конструкция включает массивную станину с вертикально ориентированным узлом смыкания, оснащенным гидравлической системой зажима формы. Вертикальное расположение обеспечивает равномерное обтекание вставок материалом и исключает их смещение под действием потока расплава. Поворотный стол позволяет разделить операции загрузки вставок и извлечения готовых изделий, увеличивая производительность цикла. Узел пластикации размещен в верхней части машины с вертикальным шнеком и системой дозированной подачи материала.
Рабочий процесс начинается с загрузки металлических вставок в открытую форму, после чего происходит смыкание и впрыск расплава полимера под давлением. Преимущества вертикальной компоновки заключаются в компактности оборудования, удобстве обслуживания рабочей зоны, возможности автоматической загрузки вставок и высоком качестве изделий с металлическими элементами. Гидравлическая станция включает насосы переменной производительности для оптимизации энергопотребления.
| Модель | KSU-200ST-1 | ||
| Диаметр шнека (мм) | 22 | 26 | 28 |
| Давление впрыска (кгс/см²) | 1853 | 1328 | 1154 |
| Максимальный объем впрыска (г) | 45 | 64 | 74 |
| Ход шнека (мм) | 120 | ||
| Скорость вращения шнека (об/мин) | 0-255 | ||
| Вылет сопла (мм) | 135 | ||
| Количество зон нагрева (шт.) | 2/3 | ||
| Усилие смыкания (т) | 20/25 | ||
| Размер плит (мм) | 490 х 320 | ||
| Расстояние между колоннами (мм) | 320 х 160 | ||
| Минимальная высота формы (мм) | 60/100 | ||
| Ход подвижной плиты (мм) | 193 | ||
| Максимальное расстояние раскрытия (мм) | 253/293 | ||
| Усилие выталкивания (т) | 2 | ||
| Максимальное давление в гидросистеме (кгс/см²) | 140 | ||
| Производительность насоса (л/мин) | 28 | ||
| Мощность насосного двигателя (кВт/л.с.) | 3/4 | ||
| Мощность нагревателей (кВт) | 2 | ||
| Общая мощность (кВт) | 5,3 | ||
| Габаритные размеры (мм) | 1400 х 900 х 2400 | ||
| Вес (кг) | 880 | ||
