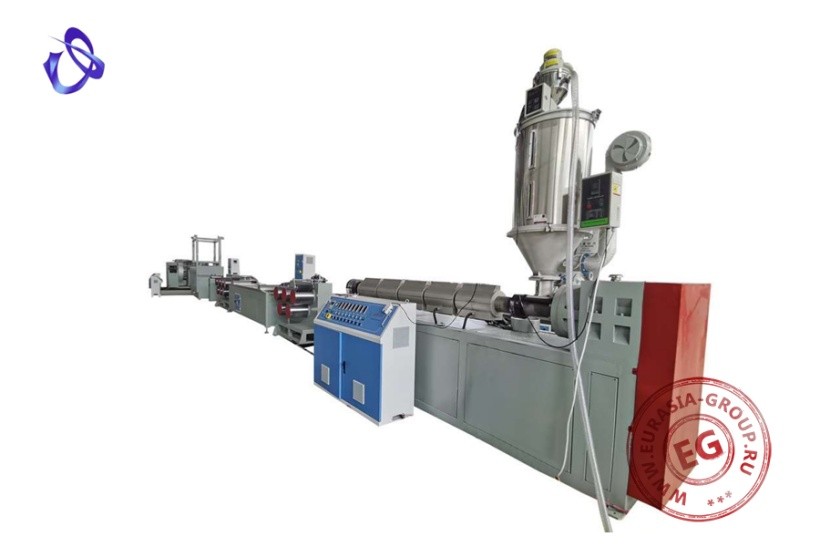

Линия для производства полимерной фибры SJ-70 PP
Линия SJ-70 PP - это специализированное оборудование, предназначенное для производства полимерной фибры из полипропилена (PP). Полимерная фибра - это тонкие волокна, которые добавляют в бетон, штукатурку, гипс и другие строительные материалы для улучшения их прочности, устойчивости к изгибу и ударным нагрузкам.
Линия SJ-70 PP работает по принципу экструзии и резки полимерного материала. Она состоит из нескольких основных частей: экструдера, фильеры, систем резки и укладки.
Полипропиленовые гранулы загружаются в бункер экструдера. Экструдер плавит гранулы и выдавливает их через фильеру в виде тонких нитей. Затем нити поступают в бак горячей воды, после чего их растягивают до получения необходимого диаметра. Далее они попадают в машину масляного покрытия для пропитки волокон. Затем они нагреваются и в обжимной машине получают извилистую форму. Потом их сушат и нарезают на заданную длину. Автоматическая упаковочная машина складывает нарезанные нити в пластиковую тару. Отбракованные нити измельчаются в дробилке и используются повторно, благодаря чему уменьшаются эксплуатационные расходы.
Линия может быть настроена для производства фибры различных диаметров и длины и способна производить большое количество нитей за единицу времени. SJ-70 PP обеспечивает производство фибры высокого качества, с отличной прочностью, устойчивую к изгибу и ударным нагрузкам. Линия может быть автоматизирована, что позволит увеличить производительность и снизить трудозатраты.
Общие характеристики
| Модель | SJ-70 PP | |
| Производительность | 2000 кг/сутки | |
| Сырье | РР гранула | |
| Готовая продукция | Полипропиленовая бетонная волокнистая нить | |
| Расход воздуха | 0,4 м³ / мин | |
| Давление воздуха | 0,6 МПа | |
| Циркуляция воды | 0,3 м³ / мин | |
| Подача воды | Состав | Промышленная вода, без примесей, фильтрованная |
| Давление воды | 4 бар | |
| Температура воды | 14 – 18 ºС | |
| Рабочая температура | 0 – 40 ºС | |
| Занимаемая площадь | 500 м² | |
| Предполагаемая потребность в контейнерах | 1x40HQ + 1x20FT | |
| Необходимая рабочая сила | 2 – 3 чел | |
| Напряжение / Частота | 380 В ±10%, 50 Гц, 3 Ф | |
| Суточная потребляемая мощность | 90 кВт | |
| Общая установленная мощность | 140 кВт | |
| Габаритные размеры | 40000 х 4000 х 3000 мм | |
| Вес | 12 т | |
Одношнековый экструдер
| Модель | SJ-70 | |
| Применение | Полностью пластифицировать сырье и равномерно перемешать материал | |
| Производительность | 60 кг/ч | |
| Шнек | Вентилируемый | |
| Скорость вращения шнека | 20 – 116 об/мин | |
| Диаметр | 70 мм | |
| L / D | 30 : 1 | |
| Материал | 38CrMoAlA | |
| Обработка поверхности | Азотированная, полированная | |
| Бочка | Материал | 38CrMoAlA |
| Внутренняя обработка поверхности | Азотированная, шлифованная | |
| Метод нагрева | Литый алюминий | |
| Зоны контроля нагрева | 4 шт | |
| Мощность нагрева | 12 кВт | |
| Система охлаждения | С помощью вентилятора | |
| Зоны охлаждения | 4 шт | |
| Мощность охлаждения | 0,18 кВт х 4 | |
| Редуктор | Материал | QT200 |
| Тип передачи | Цилиндрические шестерни | |
| Материал шестерни | 20CrMnTi | |
|
Термическая обработка поверхности шестерни |
Закалка | |
| Материал подшипников осей | 40Cr | |
| Подающий блок | Материал | Q235 |
| Метод | Водяная круговая система охлаждения | |
| Автоматический питатель | Метод | Спиральное всасывание |
| Максимальное количество транспортировки | 500 кг/ч | |
|
Приводной двигатель |
Мощность | 22 кВт |
| Система управления | Инвертор ABB / DELTA | |
| Электрическая система | Главный двигатель SHANGHAI, ZHONGTIAN | |
| Инвертор ABB/DELTA | ||
| Контактор AC | ||
| Тепловое реле перегрузки SIEMENS | ||
| Регулятор температуры и путевой | ||
| Выключатель OMRON, Япония | ||
Экструзионная головка + фильера
| Применение | Формование нити в соответствии с диаметром фильерной пластины |
| Материал | SUS630 |
| Обработка поверхности | Азотированный, полированный |
| Диаметр нити | 0,05 – 2,5 мм |
Система калибровки водяного желоба
| Применение |
Горячая нить охлаждается и формуется прохладной водой |
| Материал | Нержавеющая сталь |
| Длина корыта | 1700 мм |
| Ширина корыта | 950 мм |
| Высота корыта | 900 мм |
7-роликовое растягивающее устройство
| Применение |
Перетягивание и растягивание нити с помощью вращающихся роликов |
|
| Мощность двигателя | 5,5 / 7,5 кВт | |
| Ролик | Диаметр | 295 мм |
| Длина | 380 мм | |
| Количество | 7 шт | |
| Материал | Бесшовная стальная труба с твердым хромовым покрытием | |
| Тип управления | ABB контроль скорости | |
| Приводная шестерня | Литая сталь | |
| Габаритные размеры | 2100 х 1500 х 1800 мм | |
Бак для горячей воды с устройством для удаления воды
| Применение | Использование горячей воды для размягчения нити для лучшего растяжение на следующем этапе |
| Мощность нагрева | 24 кВт |
| Метод нагрева | Горячая вода по кондукции масла |
| Материал желоба для воды | Нержавеющая сталь |
| Мощность устройства для удаления воды | 4 кВт |
| Габаритные размеры | 4100 х 500 х 1200 мм |
Машина для нанесения масляного покрытия
| Применение | Сделайте нить накаливания более гладкой и яркой |
| Мощность двигателя | 90 Вт |
| Габаритные размеры | 700 х 700 х 1 500 мм |
| Габаритные размеры | 1600 х 1600 х 1800 мм |
Нагревательная печь
| Применение | Используется для нагрева нити, чтобы сделать масло полностью проникает с нитью для лучшего чувства прикосновения |
| Мощность нагрева | 24 кВт |
| Метод нагрева | Горячий воздух |
| Габаритные размеры | 4000 х 1600 х 1500 мм |
Обжимная машина
| Применение | Используется для создания кримпов / волнистых / зигзагов в режиме онлайн для нити |
| Мощность двигателя | 2,2 кВт |
| Размер обжимки | 1,5 см |
| Габаритные размеры | 1000 х 800 х 1500 мм |
Двухпозиционный намоточный станок
| Применение | Автоматическая намотка нити |
| Мощность двигателя | 2,2 кВт |
| Крутящий момент двигателя | 5N |
| Размер рамы круглой обмотки | 1800 х 1800 мм |
| Габаритные размеры | 3800 х 1900 х 1600 мм |
Пневматическая машина для резки нити
| Применение | Используется для резки нити после снятия с намоточных рам перед упаковкой |
| Режим | Пневматический |
| Габаритные размеры | 1700 х 400 х 1200 мм / 1900 х 500 х 1500 мм |
Смеситель красок
| Применение |
Используется для смешивания сырья с цветовым мастером после сушки |
| Емкость | 100 кг |
| Мощность двигателя | 3 кВт |
Автоматическая упаковочная машина для нитей
| Применение | Используется для автоматической упаковки нити в пластиковые пленки или пакеты |
| Мощность двигателя | 1,5 кВт |
| Габаритные размеры | 900 х 900 х 2000 мм |
Дробилка отходов нитей для повторного использования
| Применение | Используется для измельчения отходов нити для повторного использования |
| Модель | 650 |
| Мощность | 18,5 кВт |
| Непряжине / Частота | 380 В, 50 Гц, 3 Ф |
| Производительность | 600 – 700 кг/ч |
| Габаритные размеры | 1600 х 1600 х 1800 мм |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
