Линия для производства 3D нити GSD-45 – это система взаимосвязанного оборудования «под ключ», которая в промышленных масштабах изготавливает сырьевой материал для 3D печати (также известной как «Fused Filament Fabrication», сокращенно FFF). Эти специальные нити для FFF-печати могут быть изготовлены толщиной в 1,75 или 2,8 мм в соответствии с требованиями заказчика. Такое сырьё востребовано для производства точных композитных деталей, среди прочего, для задач в автомобильной технике, авиации, железнодорожной технике, энергетике, медицинской технике и экологических технологиях.

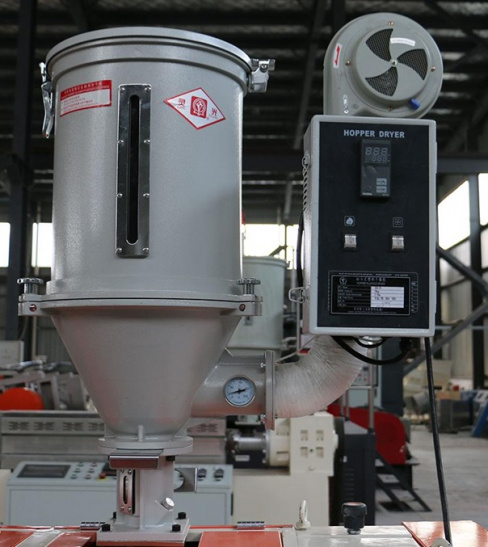

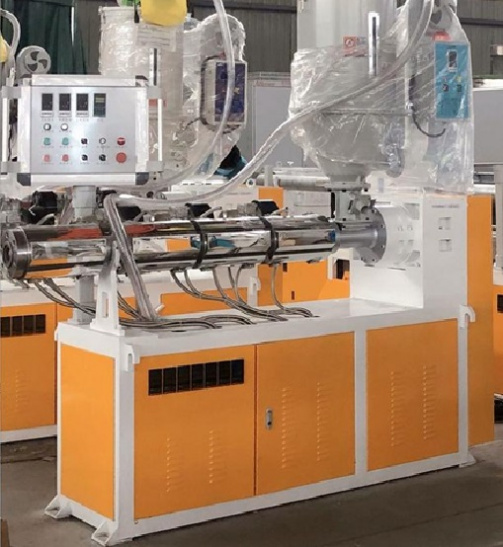

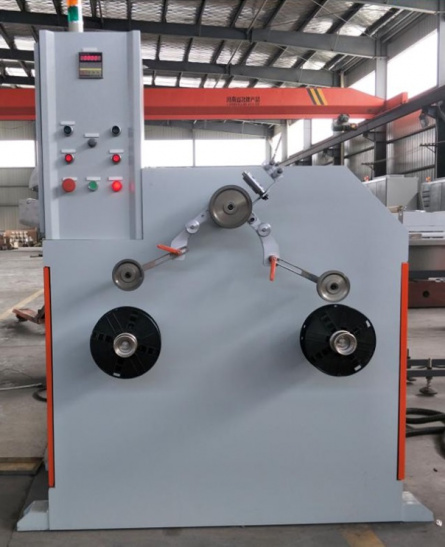

Промышленный комплекс для экструзии 3D нити GSD-45 с низкими требованиями к обслуживанию основывает своё производство на технологии экструзии, то есть, композитные гранулы экструдируют в 3D нити с однородной микроструктурой. Типовая система включает в состав следующие компоненты: смеситель, вакуумный загрузчик, бункерную сушилку, одношнековый (по запросу – 2-шнековый) экструдер, матричную головку, резервуар для горячей и холодной воды, тяговую машину, резьбовую стенд-система, лазерный измеритель диаметра, станцию скручивания и вакуумный упаковщик. Гранулы смешиваются под высоким давлением и высокой температурой в однородную массу. Расплавленный полимер проталкивается через фильеру, образуя нить: длинную тонкую полоску пластика. Нити охлаждаются в соответствии с заданным температурным профилем. Однородность нити, в том числе между цветами и партиями, имеет решающее значение для обеспечения одинаковой производительности в дальнейшем, поэтому диаметр и овальность измеряются с помощью лазерного устройства. Машина направляет охлажденную нить под легким натяжением на катушке из стороны в сторону во время намотки, чтобы предотвратить потом спутывание во время размотки на 3D-принтере. Окончательные ручные и визуальные проверки выполняются оператором: проверка диаметра и округлости, цвета и консистенции нити. С погрешностью +-0,03 мм на выходе может быть получено различное сырьё, включая из ABS, PLA, PA, HIPS, PETG, PEEK и др.
Оборудование для изготовления 3D нити GSD-45 имеет разную степень автоматизации, но так как экструдер является сердцем линии, то именно он оснащается цифровой системой управления с программированием через цветной сенсорный экран. Все процессы контролируются компьютером, чтобы убедиться, что диаметр каждой нити точен и находится в пределах самых жестких допусков.
| Модель | GSD-45 |
| Напряжение (В) / Частота (Гц) | 220; 380; 480 / 50 - 60 / 3 фазы |
| Общая мощность (кВт) | 30 |
| Фактическая мощность (кВт) | 20 |
| Давление воздуха (МПа) | 0,6 – 0,7 |
| Средняя производительность (кг/ч) | 15 – 30 ± 10 % |
| Максимальная скорость намоточной машины (м/мин) | 200 |
| Длина подставки для хранения ниток (мм) | 6000 |
| Габаритные размеры рабочего пространства (мм) | 11000 х 1000 х 1900 |
| Вес (кг) | 3200 |
| Производительность (кг/партия) | 50 |
| Мощность двигателя (кВт) | 1,5 |
| Материал | С / С |
| Время смешивания (с/партия) | 8 – 10 |
| Мощность (кВт) | 1,1 |
| Производительность (кг/ч) | 350 |
| Расстояние загрузки (м) | 6 - 8 |
| Диаметр трубы (мм) | 38 |
| Объем (л) | 7,5 |
| Объем (л) | 50 |
| Мощность нагрева (кВт) | 4,5 |
| Максимальная производительность (кг/ч) | 30 ± 10 % |
| Диаметр шнека (мм) | 45 |
| Соотношение сторон шнека | 25:1 |
| Толщина азотного слоя (мм) | 0,5 - 0,6 |
| Твердость | HRC63+/-2 |
| Шероховатость поверхности винтовых канавок (мкм) | ≤ 0,8 |
| Толщина гальванического слоя поверхности винта (мм) | 0,03 – 0,4 |
| Количество зон нагрева | 4 |
| Мощность нагрева (кВт/зона) | 2,2 |
| Тип охлаждения | Водяное охлаждение |
| Расход воды (кг/м2) | 2 |
| Мощность двигателя (кВт) | 7,5 |
| Материал | Нержавеющая сталь |
| Толщина (мм) | 2 |
| Мощность центробежного насоса (кВт) | 0,75 |
| Способ охлаждения | Охлаждение в погружной ванне |
| Длина бака для горячей воды (мм) | 1500 |
| Длина бака для холодной воды (мм) | 3500 |
| Диапазон измерения (мм) | 0,0500 – 50 |
| Допуск (мкм) | ±3 |
| Разрешение (мм) | 0,0001 |
| Скорость сканирования (раз/с) | 1800 |
