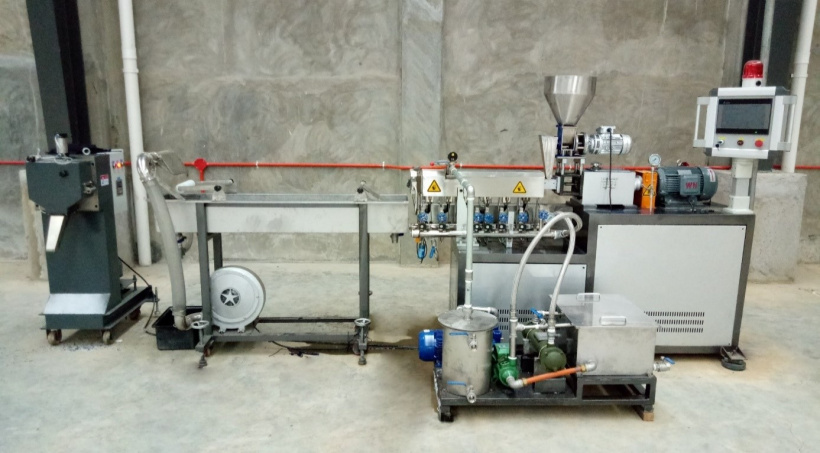

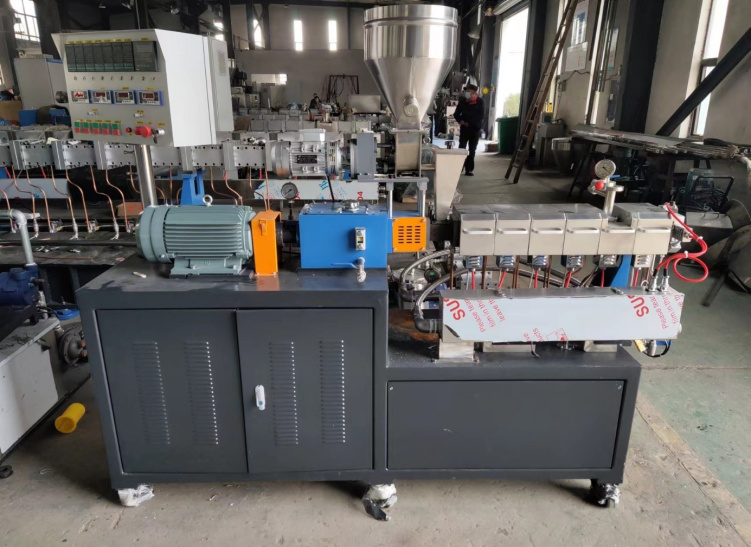

Модель | SHJ20 |
Назначение | Смешивание и гранулирование ПЭ, ПП и других полимерных материалов |
Производительность машины (кг/ч) | 2–10 |
Модель | SHJ20 | |
Соотношение длины и диаметра двухшнекового экструдера | 40:1 | |
Главный двигатель | Мощность (кВт) | 4 |
Электропитание (В/Гц) | 380/50 | |
Скорость (об/мин) | 1500 | |
Производитель | SIEMENS BEIDE | |
Редуктор экструдера | Максимальный крутящий момент (Нм) | 24 на каждый вал |
Входная скорость (об/мин) | 1500 | |
Выходная скорость (об/мин) | 500 | |
Корпус редуктора | Из ковкого чугуна, амортизирующий и шумопоглощающий | |
Скорость выходного вала (об/мин) | 5–500 | |
Шестерни | 6-уровневая точность шлифования зубчатых колес, высокоскоростные жесткие зубья шестерни для тяжелых нагрузок | |
Материал валов шестерни | 20CrNi2MoA, HRC5862 | |
Производитель упорного подшипника | Luoyang, КНР | |
Производитель игольчатого подшипника | INA, Германия | |
Производитель остальных подшипников | SKF, Швеция или NSK, Япония | |
Шнеки и шнековые элементы | Скорость шнека (об/мин) | 5–500 |
Диаметр шнека (мм) | 21,7 | |
Материал | Высокоскоростная износостойкая инструментальная сталь, высокотемпературная вакуумная закалка, HRC60~64 | |
Шнековые валы и элементы | Материал | Высококачественная легированная сталь, 40CrNiMo, HB300~350 |
Шнековые элементы | Материал | Быстрорежущая инструментальная сталь W6Mo5Cr4V2, вакуумная закалка HRC58~62 |
Стволы и нагреватели для стволов | 7 секций бочек | |
Внутренний диаметр (мм) | 22 | |
Длина каждого ствола (мм) | 120 | |
1-я бочка открыта для основной подачи (всегда охлаждается водой) | ||
Шестой ствол открыт для стравливания вакуума | ||
Азотирование-цилиндр | 38CrMoAlA | |
Глубина азотирования (мм) | 0,5, HV1000 | |
6 секций обогрева бочек (1-я питающая бочка не нагревается) | ||
Электрический нагрев, литые медные нагреватели для 2-го, 3-го и 4-го бочек, литые алюминиевые нагреватели для остальных бочек | ||
Система смазки коробки передач | Все шестерни и подшипники погружены в масло внутри коробки передач. Смазка под давлением для зацепления шестерен и подшипников | |
Внешняя смазочная система охлаждения, площадь теплообмена (м²) | 0,5 | |
Насос смазочного масла | CB-B10 | |
Мощность насоса смазочного масла (кВт) | 0,55 | |
Тип смазочного масла | Трансмиссионное масло №320 | |
Система водяного охлаждения ствола | Количество секций охлаждения бочек | 7 секций |
Водяной насос | 1DB45, | |
Электропитание водяного насоса (кВт/В/Гц) | 0,55/380/50 | |
Резервуар для оборотной воды (л) | 50 | |
Материал резервуара для оборотной воды | Нержавеющая сталь | |
Материал теплообменника | Нержавеющая сталь 304 | |
Площадь теплообмена (м²) | 0,5 | |
Вакуумная система | Водокольцевой вакуумный насос (кВт) | 0,75 |
Предельный вакуум (Па) | 600 | |
Скорость откачки (м³/ч) | 27 |
Функции | Дозирующая подача объемного типа с функцией смешивания | ||
Двигатель подачи | Редуктор с циклоидальным штифтом (кВт) | 0,55 | |
Регулирование скорости | Инверторное | ||
Производитель инвертора | INVT, КНР | ||
Передаточное число редуктора питателя | i=1,5 | ||
Подающий шнек | Двухшнековая дозирующая структура подачи | ||
Загрузочная бочка | Бочка соединяется с коробом для материала и бункером, внутри находится горизонтальный смеситель на случай блокирования материала | ||
Материал устройства подачи | Нержавеющая сталь 304 | ||
Загрузочный бункер (л) | 50 | ||
Материал загрузочного бункера | Нержавеющая сталь 304 |
Устройство смены экрана | Быстрое устройство смены экрана с ручным подвесом | |
Головка штампа | Специальная изобарная фильерная головка с отверстием для матрицы (мм²х2) | 3,5х2 |
Оснащение | Устройство измерения температуры расплава; высокоточный датчик давления, может автоматически подавать сигнал тревоги и останавливать основную машину |
Управление блокировкой |
Перегрузка по току главного двигателя и электрический шкаф останавливают блокировку всей линии |
|
Давление в головке машины и электрический шкаф останавливают блокировку всей линии |
||
Главный двигатель соединен с коробкой передач нейлоновыми штифтами. Когда крутящий момент превышает крутящий момент, |
||
Инверторное управление |
Мощность инвертора (кВт) |
4 для регулирования скорости главного двигателя |
Производитель |
INVT, КНР |
|
Мощность инвертора (кВт) |
0,55 для регулирования скорости питающего двигателя |
|
Производитель |
INVT, КНР |
|
Измеритель контроля температуры |
Цифровой двухканальный интеллектуальный контроллер |
RKC, Япония |
Электромагнитный клапан |
VMI, США |
|
Низковольтная аппаратура (кнопки и сигнальные лампочки) и выключатель |
SCHNEIDER, Франция |
Водяная баня | Материал | Нержавеющая сталь 304 |
Длина (м) | 1,5 | |
Воздуходувка с функцией всасывания и выдува | Производитель | Votex |
Мощность (кВт) | 0,55 | |
Стренговый гранулятор | Мощность режущего двигателя (кВт) | 1,5 |
Контроль скорости резки | Инверторный контроль скорости резки | |
Производитель инвертора | INVT, КНР |
