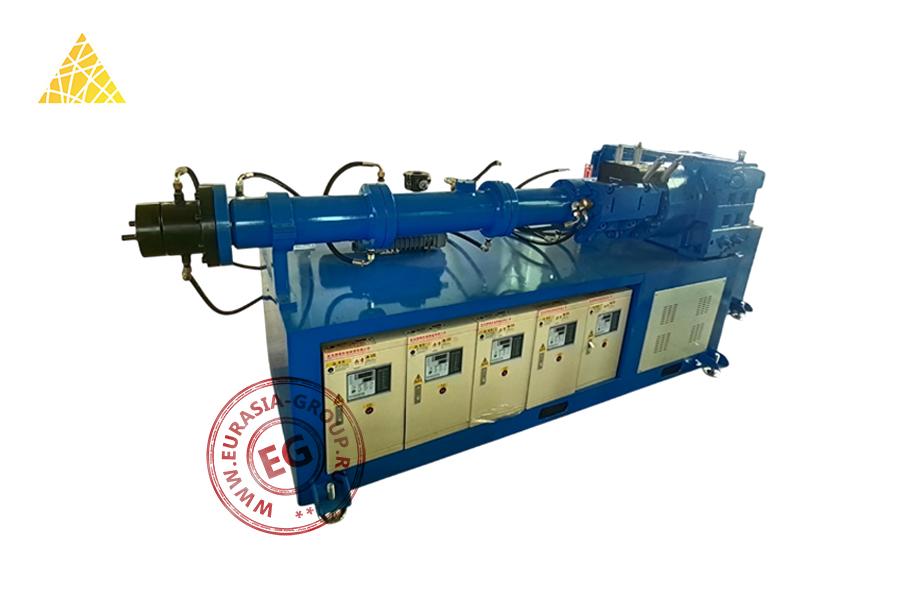

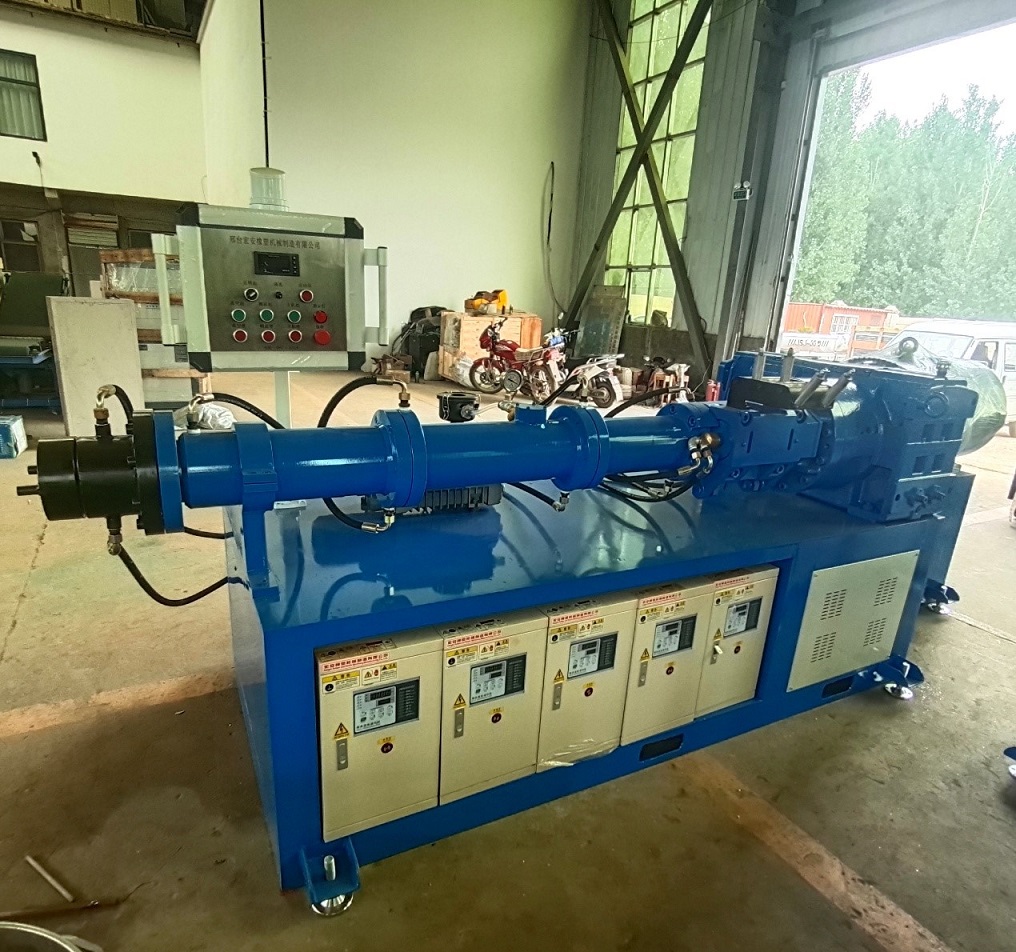

Экструзионная линия XHRM1P представляет собой высокотехнологичный комплекс, спроектированный для непрерывного и эффективного производства шланговых изделий. Основой линии является мощный экструдер со шнеком. Уникальность системы подачи сырья заключается в использовании бокового прижимного ролика, который передает усилие через шестеренную передачу, непосредственно сцепленную с шестерней шнека, обеспечивая активное, принудительное и стабильное затягивание даже длинных полосовых заготовок сырой резиновой смеси.
Шнек выполнен из высокопрочной нитрированной стали 38CrMoAlA и имеет два вакуумных отверстия для эффективного удаления любых пузырьков воздуха и летучих веществ из расплава. Для точного термостатирования по всей длине внутри шнека проходит глубокий канал, позволяющий циркулировать воде для нагрева или охлаждения. Цилиндр экструдера и загрузочная гильза также изготовлены из нитрированной стали. Охлаждение цилиндра организовано по замкнутой водяной схеме. Эта закрытая система циркуляции обеспечивает точный и эффективный нагрев и охлаждение, необходимое для переработки вязких резиновых смесей. Температура каждого участка цилиндра и шнека четко отображается и задается с цифрового блока управления на микропроцессорной панели.
Все управление, включая частотные преобразователи марки для регулировки скорости, систему постоянного давления для стабилизации усилия экструзии и датчики давления, собрано в электрошкафу, установленном прямо на раме экструдера. Завершает процесс формования продукта быстросъемная прямоточная головка, температура которой также контролируется отдельным термостатом, а для соединения с экструдером применяется быстроразъемное фланцевое устройство, обеспечивающее простоту обслуживания и смены оснастки.
| Модель | Ø90 | |
| Шнек | Диаметр (мм) | 90 |
| Соотношение сторон | 20:1 | |
| Рабочая длина (мм) | 1800 | |
| Подача | Боковой прижимной ролик с приводом от шнека | |
| Конструкция подачи | Зубчатая передача между роликом и шнеком | |
| Конструкция | Две зоны дегазации | |
| Материал | 38CrMoAlA, азотирование поверхности | |
| Глубина слоя (мм) | 0,5-0,7 | |
| Твердость (HV) | 950 | |
| Скорость вращения (об/мин) | 3-65 | |
| Головка (шт.) | 1 (Ø90 моноголовка) | |
| Вакуумный насос | Мощность (кВт) | 1,1 |
| Цилиндр экструдера | Способ охлаждения | Водяное |
| Загрузочный узел | Материал рубашки | Сталь 45 |
| Внутренний слой |
Азотированный 38CrMoAlA (0,5-0,7 мм, 950 HV) |
|
| Охлаждение | Водяное | |
| Тип подачи | Боковой прижимной ролик | |
| Контроль температуры | Система | 4 водяных термостата |
| Расположение | Под цилиндром экструдера | |
| Соединения (дюймов) | Резьба 1/2 | |
| Нагрев/охлаждение | Замкнутый водяной контур | |
| Управление | Микропроцессорное | |
| Диапазон температур (°C) | +20...+90 | |
| Мониторинг температуры цилиндра/шнека | Цифровой | |
| Шкаф управления (шт.) | 1 | |
| Распределительный шкаф (шт.) | 1 | |
| Компоненты | Chint/Schneider, Shanghai Glead | |
| Датчик давления | Shanghai | |
| Электродвигатель (кВт/полюса) | 55/4 | |
| Частотный преобразователь (кВт) | 55 | |
| Редуктор | Модель | Zlyj250 16:1 |
| Главный привод | Скорость вращения (об/мин) | 1500 |
| Мощность (кВт) | 55 | |

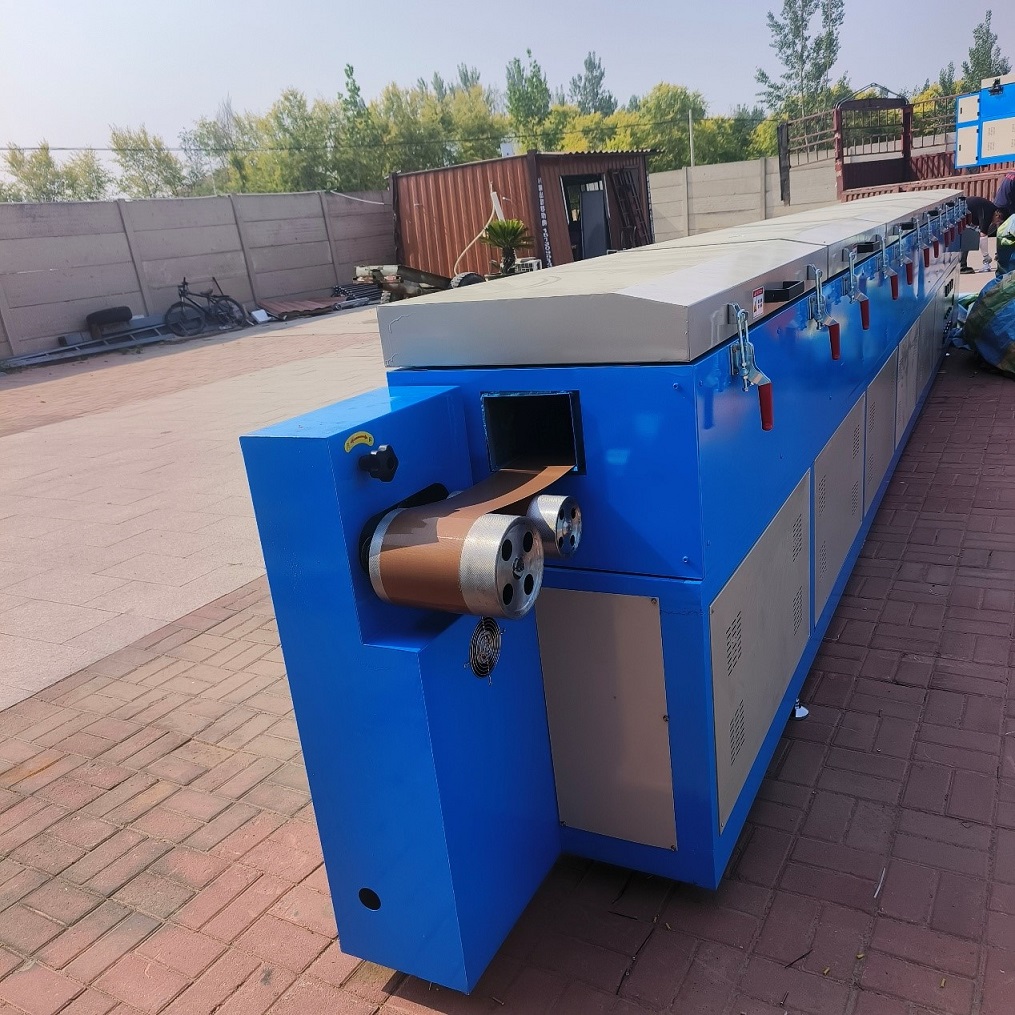

| Тип | 650 | |
| Материал камеры | Нержавеющая сталь SUS 3201 | |
| Температура (°C) | +20...+300 | |
| Транспортировка | Лента из стекловолокна с тефлоновым покрытием | |
| Ширина ленты (мм) | 2220 x 180 x 0,25 | |
| Привод ленты (кВт) | 1,5 | |
| Регулировка скорости | Пропорциональный контроллер | |
| Нагрев | Электронагреватели (кВт) | 72 |
| Габаритные размеры (мм) | 30 000 x 6500 | |

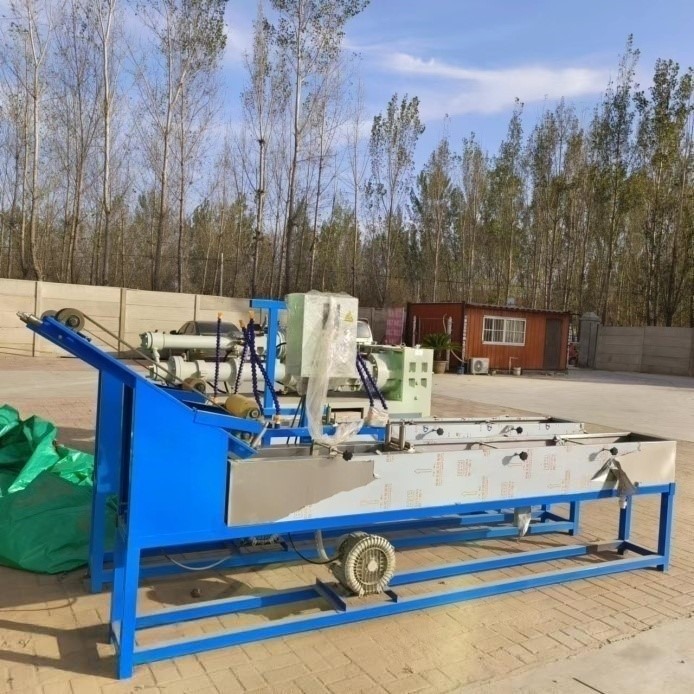

| Материал | Нержавеющая сталь 304 |
| Длина (мм) | 3000 |
| Секция для разделительного агента | Есть |
| Сушильный вентилятор | Есть |
| Сенсорный экран | Автоматическая настройка длины | |
| Резание | Пневмоцилиндр, легированный нож | |
| Транспортировочные ленты (мм/шт.) | 200 x 1800/2 | |
| Регулировка скорости | Частотное преобразование | |
| Напряжение (В) / Частота (Гц) | 380±10%/50 | |
| Управление (В) | 220 | |
| Привод | Поликлиновой ремень 480H (Ø114 мм шкив) | |
| Двигатель | Модель | RV50-1:30 |
| Мощность (кВт) | 0,55 | |
| Габаритные размеры (мм) | 1100 x 800 x 1700 | |
| Материал ленты | ПВХ |
| Регулировка скорости | Приводная |
| Длина (мм) | 1000 |
| Мощность двигателя (Вт) | 550 |
