Линия для производства бентонитового шнура XJ90 – это промышленная система «под ключ», с помощью которой массово непрерывно можно изготавливать так называемую активную гидрошпонку гидрофильного типа на основе бентонита. Швы, образованные между соседними заливками бетона и места проникновения механических элементов в бетон, являются наиболее вероятными точками проникновения воды в нижележащие бетонные конструкции. Чтобы этого не произошло, гидрошпонки обычно устанавливаются на каждом стыке в бетоне ниже уровня земли. Также таким шнуром можно обмотать кабели электропередачи, чтобы предотвратить накопление тепла и предотвратить разрыв кабеля.
Оборудование для изготовления бентонитовой гидрошонки XJ90 в базовой комплектации включает: гидравлический станок для резки клея XQ-660, резиносмеситель, внешний смеситель ХК-400 и резиноперерабатывающий экструдер XJ90. Бентонит предварительно смешивается с каучуковыми добавками для обеспечения однородности. После чего этот материал подвергается процессу экструзии.
Линия экструзии бентонитовой гидроизоляционной ленты для набухания XJ90 будет постоянно востребована, так как устойчивая к различным погодным и природным условиям гибкая гидрошпонка на основе бентонита, которая к тому же может быть установлена как угодно (вертикально, горизонтально, под углом или с изгибом), имеет весомые преимущества по сравнению с пассивными гидрошпонками из ПВХ/резины, тем самым устраняя необходимость в специальных деталях и сварке швов.
| Модель | XQ-660 |
| Ширина фрезы (мм) | 660 |
| Ход фрезы (мм) | 600 |
| Режим подъема фрезы | Ручной / автоматический |
| Рабочее давление (т) | 8 |
| Номинальное давление (МПа) | 10 |
| Масляный насос (см3/об) | 17 |
| Цилиндр (мм) | 125 |
| Мощность двигателя (кВт) | 4 |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритный размер (мм) | 1205 х 600 х 1050 |
| Вес (кг) | 174 |

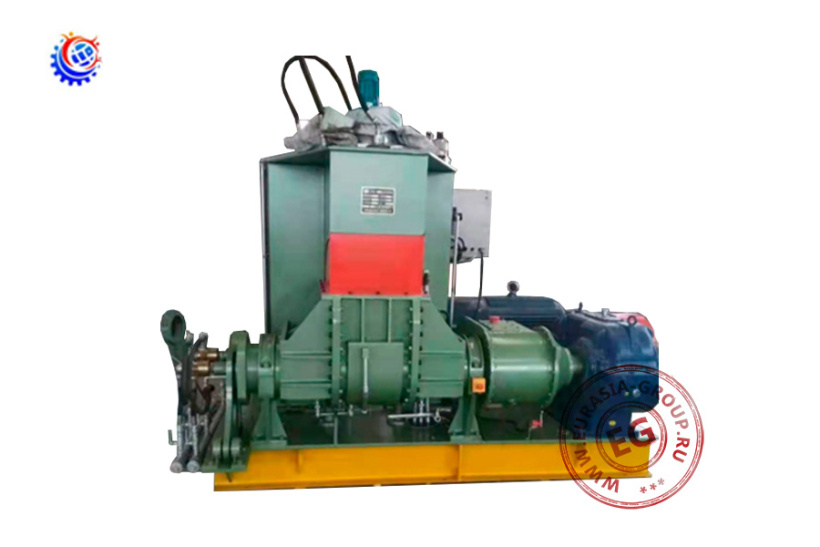

| Эффективный объем (л) | 35 |
| Давление верхнего болта (МПа) | 0,6 ~ 0,8 |
| Расход верхнего болта (м³/мин) | ≥ 0,7 |
| Производительность переднего ротора (об/мин) | 32 |
| Производительность заднего ротора (об/мин) | 27 |
| Угол поворота смесительной камеры (°) | 140 |
| Давление охлаждающей воды (МПа) | 0,3 - 0,4 |
| Расход охлаждающей воды (м³/x) | ~ 12 |
| Система управления | ПЛК Omron |
| Внутренняя стенка камеры (мм) | 0,08 - 0,10 |
| Система токарной обработки | Механическая обточка червячной передачи |
| Основной редуктор | С твердой поверхностью зуба |
| Прижимное устройство | Пневматический отбойный болт |
| Мощность приводного двигателя (кВт) | 37 |
| Мощность двигателя переворота (кВт) | 2,2 |
| Частота (Гц) | 50 |
| Габаритный размер (мм) | ~ 2800 х 1700 х 2600 |
| Вес (кг) | 4400 |
| Модель | ХК-400 | |
| Диаметр переднего ролика (мм) | 400 | |
| Диаметр заднего ролика (мм) | 400 | |
| Рабочая длина ролика (мм) | 1000 | |
| Скорость переднего ролика (м/мин) | 19,35 | |
| Диапазон регулировки расстояния между роликами (мм) | 15 | |
| Электрическая регулировка расстояния | Циклоидальный игольчатый редуктор | |
| Температура охлаждающей воды (°С) | 25 ± 5 | |
| Давление охлаждающей воды (МПа) | 0,3 - 0,4 | |
| Условия эксплуатации | Высота над уровнем моря (м) | < 1000 |
| Максимальная температура (°С) | 40 | |
| Минимальная температура (°С) | 5 | |
| Относительная влажность (%) | До 95 | |
| Модель редуктора | ZSYF315-50-Ⅱ | |
| Модель двигателя | Y280M-6 | |
| Мощность двигателя (кВт) | 45 | |
| Частота (Гц) | 50 | |
| Габаритный размер (мм) | 11000 х 800 х 1300 | |
| Вес (кг) | 1182 | |

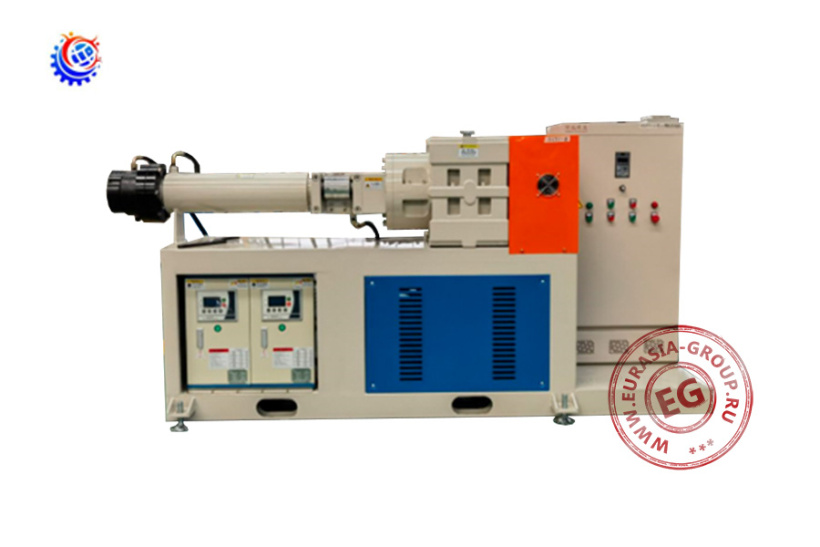

| Модель | XJ90 | |
| Скорость винта (об/мин) | 0 - 55 | |
| Диаметр винта (мм) | 90 | |
| Структура винта | Специальный тип | |
| Шероховатость поверхности винта (мкм) | 0,4 | |
| Шероховатость внутренней поверхности ствола (мкм) | 0,4 | |
| Материал ствола и винта | Азотированная сталь 38CrMoAlA | |
| Глубина слоя азотирования (мм) | 0,4 - 0,7 | |
| Твердость азотирования | Шнек | 850 HV |
| Цилиндр | 930 HV | |
| Метод подачи | С помощью бокового прижимного ролика | |
| Система подачи | Зубчатая передача | |
| Система отопления | Общая мощность нагрева (кВт) | ~ 12 |
| Мощность нагрева (кВт) | 6 х 2 | |
| Частота (Гц) | 50 | |
| Охлаждение | Непрямое охлаждение оборотной водой | |
| Двигатель | Модель | Y |
| Производительность (об/мин) | 1500 | |
| Мощность (кВт) | 22 | |
| Частота (Гц) | 50 | |
| Контроль температуры | Цифровой интеллектуальный контроллер | |
| Контактор | Delixi | |
| Частота (Гц) | 50 | |
| Габаритный размер (мм) | 2700 х 1100 х 1400 | |
| Вес (кг) | 1180 | |
