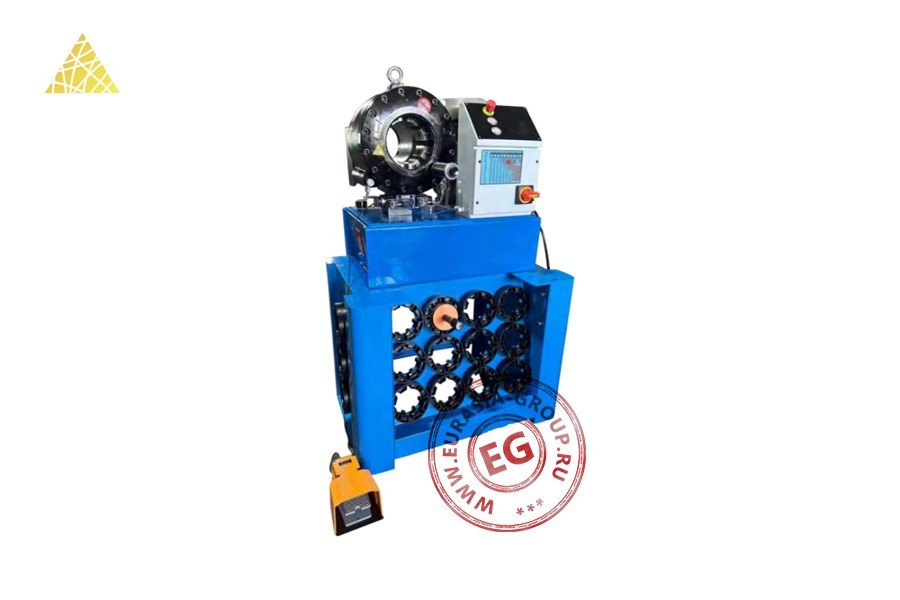

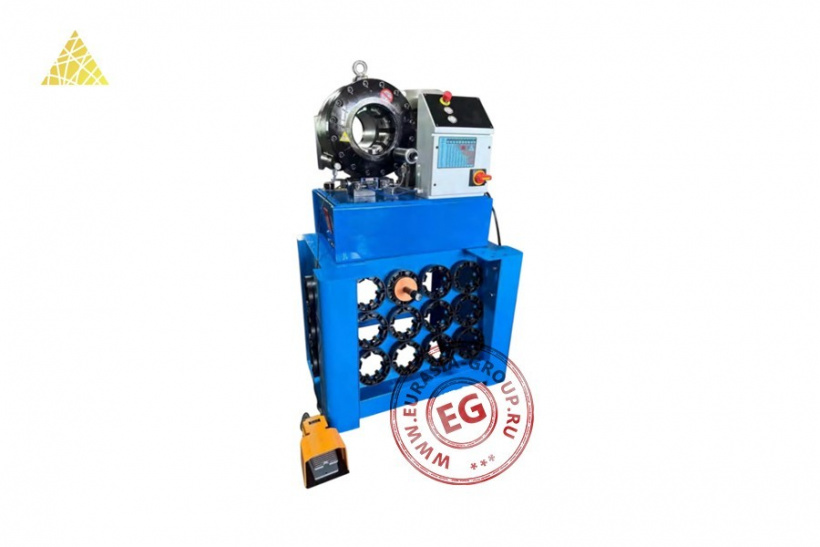

Машина для обжима QMP32 представляет собой гидравлическое оборудование горизонтального типа, предназначенное для создания неразъемных соединений гибких рукавов с фитингами методом радиального обжима под высоким давлением. Конструктивно машина выполнена на базе усиленной сварной станины с горизонтальным расположением рабочего узла. Гидравлическая система включает высокопроизводительный насос с электроприводом, силовой цилиндр большого диаметра и систему распределения рабочей жидкости с предохранительными клапанами.
Рабочий инструмент представлен обжимной головой с системой сменных матриц. Каждая матрица физически заменяется в зависимости от требуемого диаметра обжимаемого соединения. Матрицы рассчитаны на определенные диаметры и обеспечивают точную геометрию втулки фитинга. Безопасность работы обеспечивается системой двуручного управления и ножной педалью для запуска цикла обжима. Конструкция исключает возможность случайного запуска при нахождении рук оператора в рабочей зоне.
Процесс обжима осуществляется установкой предварительно собранного узла в рабочую позицию, выбором соответствующей матрицы поворотом головки и активацией цикла обжима. Гидравлический привод обеспечивает равномерное радиальное сжатие обжимной втулки. Машина ориентирована на применение в производственных условиях для обработки рукавов большого диаметра и высокого давления, используемых в тяжелой технике, промышленных гидросистемах и специализированном оборудовании.
| Модель | QMP32 |
| Напряжение (В) | 220/240/380/415 |
| Давление в системе (МПа) | 31.5 |
| Точность обжима (мм) | 0.01 |
| Максимальное раскрытие пресс-форм (мм) | 132 |
| Усилие обжима (т) | 600 |
| Частота (Гц) | 50 |
| Мощность двигателя (кВт) | 4 |
| Максимальная производительность насоса (л/мин) | 12 (380В), 6 (220В) |
| Диапазон обжима шлангов (дюймы) | 1/4-2.5 (2, 6 проводов за один проход) |
| Ход раскрытия/закрытия (мм) | ±30 |
| Комплект матриц (шт.) | 13 |
| Габаритные размеры стенда для матриц (мм) | 650 х 340 х 750 |
| Габаритные размеры машины (мм) |
680 х 640 х 710 |
| Вес брутто (кг) | 330 |
