Машина для обжима QM91S представляет собой стационарное гидравлическое оборудование с интегрированной системой управления, предназначенное для высокоточного формирования неразъемных соединений рукавов высокого давления с металлическими фитингами. Устройство ориентировано на серийное производство в условиях промышленных предприятий с повышенными требованиями к качеству и контролю процесса. Преимуществами машины являются программируемость процесса, контроль качества в реальном времени и высокая повторяемость результатов.

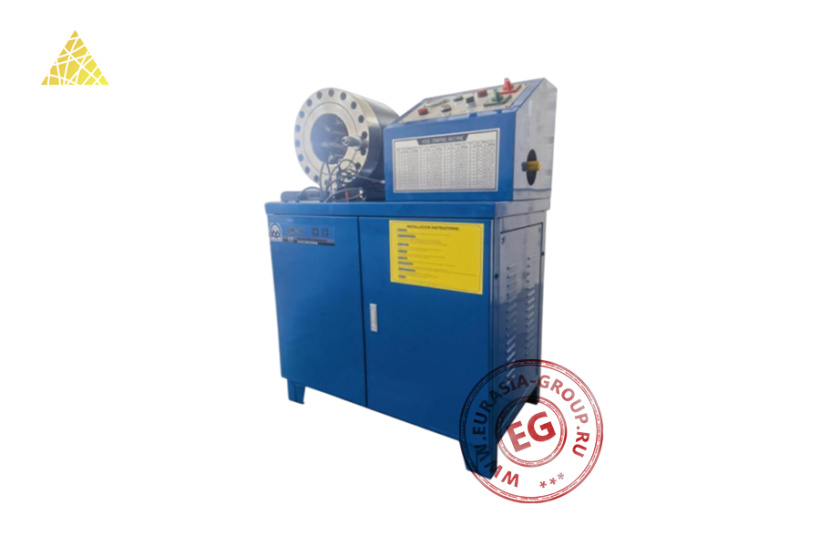

Конструктивно машина QM91S выполнена в виде закрытого модуля с встроенным дисплеем и панелью управления, размещенных в верхней части корпуса. Особенностью модели является наличие информационного экрана для отображения параметров процесса и режимов работы. Гидравлическая система интегрирована в прочный корпус шкафного типа с дверцей для доступа к внутренним компонентам. Обжимная голова оснащена прецизионной системой матриц с точным позиционированием, обеспечивающим равномерное радиальное сжатие по всей окружности соединения. Система фиксации заготовок адаптирована для работы с различными типоразмерами рукавов и фитингов.
Принцип работы основан на создании контролируемого давления в гидросистеме с обратной связью, передаваемого через поршневую группу на обжимные сегменты. Электронная система управления контролирует параметры процесса и обеспечивает повторяемость результатов. При запуске цикла матрицы синхронно перемещаются с заданной скоростью, деформируя металлическую втулку фитинга до достижения требуемых параметров соединения. Блок управления содержит программируемые режимы для различных типов соединений.
| Модель | QM91S |
| Напряжение (В) | 220/240/380/415 или под заказ |
| Давление в системе (МПа) | 31,5 |
| Точность обжима (мм) | 0,01 |
| Максимальное раскрытие пресс-форм (мм) | 114 |
| Усилие обжима (т) | 560 |
| Мощность двигателя (кВт) | 3 (стандарт), 4 (опция) |
| Диапазон обжима (дюймы) | 1/4-2 (4 провода при обработке максимального диаметра) |
| Максимальная производительность насоса (л/мин) | 2,5 (стандарт), 5, 10 (опция) |
| Ход раскрытия/закрытия (мм) | ±30 |
| Комплект матриц (шт.) | 10 |
| Диапазон зачистки (дюймы) | 1/4-2 |
| Комплект зачистных ножей (шт.) | 10-15 (опционально) |
| Габаритные размеры (мм) | 870 х 670 х 1420 |
| Вес брутто (кг) | 330 |
