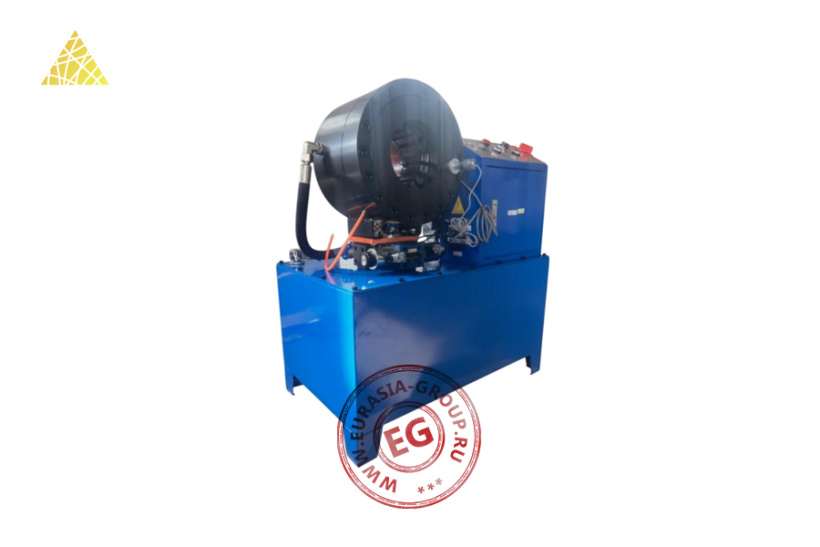

Машина для обжима QM76 представляет собой стационарное гидравлическое оборудование повышенной мощности, предназначенное для формирования неразъемных соединений крупногабаритных рукавов высокого давления с металлическими фитингами. Устройство ориентировано на работу с рукавами увеличенных диаметров в условиях промышленного производства и крупных сервисных центров. Преимуществами машины являются способность обработки рукавов максимальных размеров, высокое усилие обжима и стабильность параметров при работе с тяжелыми заготовками.
Конструктивно машина QM76 выполнена в виде мощной гидравлической станции с обжимной головой значительных размеров, установленной на прочном основании. Особенностью модели является увеличенный рабочий цилиндр, обеспечивающий высокое усилие сжатия для обработки толстостенных рукавов промышленного назначения. Гидравлический блок интегрирован в корпус с развитой системой охлаждения для обеспечения продолжительной работы под нагрузкой.
Принцип действия основан на создании высокого давления в расширенной гидросистеме, передаваемого через мощную поршневую группу на обжимные сегменты увеличенного размера. Обжимная голова оснащена системой крупногабаритных матриц, адаптированных для работы с фитингами больших диаметров. При запуске цикла матрицы синхронно сжимаются, деформируя металлическую втулку крупного фитинга до образования герметичного соединения с армированным рукавом большого диаметра. Механизм фиксации заготовок усилен для надежного удержания тяжелых рукавов во время обжима. Система позиционирования обеспечивает точное центрирование крупных соединений относительно рабочих элементов.
| Модель | QM76 |
| Напряжение (В) | 220/240/380/415 или под заказ |
| Давление в системе (МПа) | 31,5 |
| Точность обжима (мм) | 0,01 |
| Максимальное раскрытие пресс-форм (мм) | 185 |
| Усилие обжима (т) | 2100 |
| Мощность двигателя (кВт) | 4 (220В), 5.5 (380В) |
| Диапазон обжима (дюймы) |
1/4-3 (6 проводов при обработке максимального диаметра) |
| Максимальная производительность насоса (л/мин) | 10 |
| Ход раскрытия/закрытия (мм) | ±30 |
| Комплект матриц (шт.) | 14 |
| Габаритные размеры (мм) | 1060 х 890 х 1200 |
| Вес брутто (кг) | 560 |
