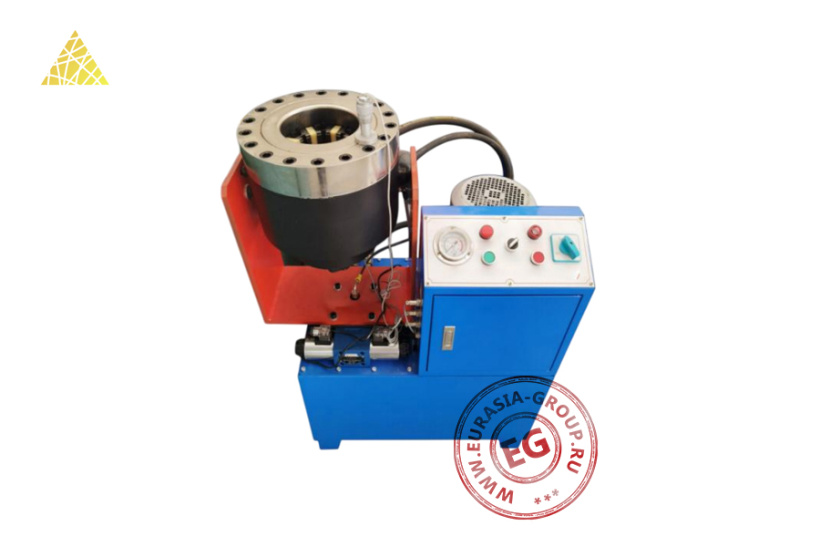

Машина для обжима QM68Z представляет собой стационарное гидравлическое оборудование для формирования неразъемных соединений рукавов высокого давления с металлическими фитингами. Устройство предназначено для серийного производства гидравлических шлангов в условиях промышленных предприятий и специализированных мастерских. Преимуществами машины являются высокая производительность, стабильность параметров готовых изделий и универсальность применения для различных типов гидравлических рукавов.
Конструктивно QM68Z машина включает мощный гидравлический узел с электроприводом, размещенный в едином корпусе с блоком управления. Рабочая голова оснащена системой сменных матриц, обеспечивающих точное позиционирование и равномерное радиальное сжатие по всей окружности соединения. Принцип действия основан на создании контролируемого давления в гидросистеме, передаваемого через поршневую группу на обжимные сегменты. При запуске цикла матрицы синхронно перемещаются к центру, деформируя металлическую втулку фитинга до получения герметичного соединения с армированным рукавом. Система автоматически возвращается в исходное положение после завершения операции.
Особенностью модели QM68Z является вертикальная компоновка обжимного механизма. Быстросменная система матриц позволяет адаптировать оборудование под широкий диапазон размеров фитингов без сложной переналадки. Панель управления содержит элементы запуска рабочего цикла, индикации режимов работы и аварийной остановки. Световая сигнализация информирует оператора о готовности системы и завершении процесса обжима. Конструкция предусматривает защитные блокировки, предотвращающие включение при неправильной установке заготовки.
| Модель | QM68Z |
| Напряжение (В) | 220/240/380/415 или под заказ |
| Давление в системе (МПа) | 31,5 |
| Точность обжима (мм) | 0,01 |
| Максимальное раскрытие пресс-форм (мм) | 114 |
| Усилие обжима (т) | 560 |
| Мощность двигателя (кВт) | 3 (стандарт), 4 (опция) |
| Диапазон обжима (дюймы) | 1/4-2 (4 провода при обработке максимального диаметра) |
| Максимальная производительность насоса (л/мин) | 2,5 (стандарт), 5, 10 (опция) |
| Ход раскрытия/закрытия (мм) | ±30 |
| Комплект матриц (шт.) | 4 |
| Габаритные размеры (мм) | 670 х 430 х 900 |
| Вес брутто (кг) | 240 |
