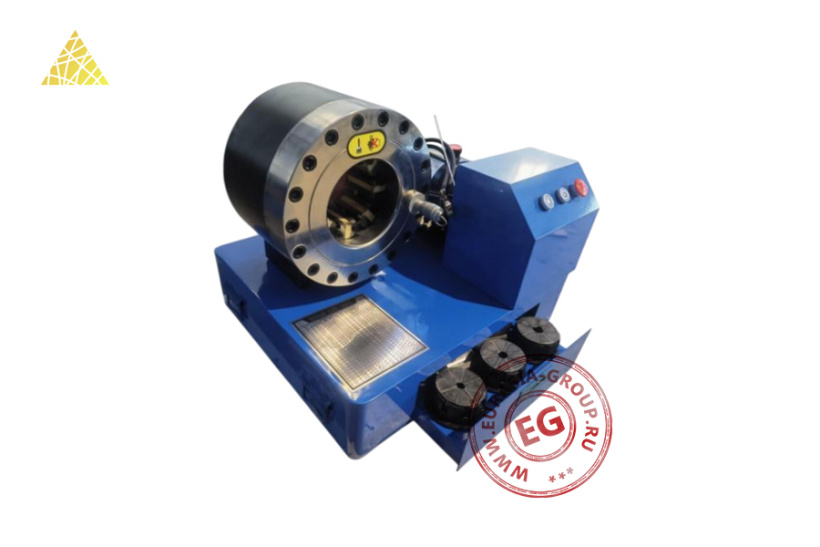

Машина для обжима QM68V представляет собой специализированное гидравлическое оборудование, предназначенное для качественного соединения рукавов высокого давления с металлическими фитингами методом радиального обжима. Устройство обеспечивает надежное крепление армированных гибких шлангов различных диаметров к соединительной арматуре в условиях производственных цехов и сервисных центров.
Конструктивно машина QM68V выполнена на базе мощной гидравлической системы с электрическим приводом, размещенной в компактном корпусе. Основными рабочими элементами выступают обжимные матрицы переменного диаметра и подвижная обжимная голова, обеспечивающая равномерное радиальное сжатие по всей окружности соединения. Система крепления заготовок позволяет фиксировать рукава различных типоразмеров без деформации внутренней структуры. Принцип работы основан на создании контролируемого давления в гидравлическом контуре, которое передается через систему поршней на обжимные сегменты. При активации цикла обжима матрицы синхронно сжимаются к центру, деформируя металлическую гильзу фитинга и создавая герметичное неразъемное соединение с рукавом. Процесс завершается автоматическим возвратом рабочих элементов в исходное положение.
Ключевыми преимуществами машины QM68V являются высокая производительность обработки, стабильность геометрических параметров готовых изделий и универсальность применения для широкого спектра гидравлических рукавов. Конструкция предусматривает быструю смену матриц для адаптации под различные типоразмеры фитингов. Надежная система безопасности предотвращает случайное срабатывание при неправильной установке заготовок, обеспечивая безопасность оператора и сохранность оборудования.
| Модель | QM68V |
| Напряжение (В) | 12/24 |
| Давление в системе (МПа) | 20 |
| Точность обжима (мм) | 0,01 |
| Максимальное раскрытие пресс-форм (мм) | 114 |
| Усилие обжима (т) | 300 |
| Мощность двигателя (кВт) | 1,6 |
| Диапазон обжима (дюймы) | 1/4-2 (4 провода при обработке максимального диаметра) |
| Максимальная производительность насоса (л/мин) | 4 |
| Ход раскрытия/закрытия (мм) | ±30 |
| Комплект матриц (шт.) | 10 |
| Габаритные размеры (мм) | 650 х 550 х 500 |
| Вес брутто (кг) | 180 |
