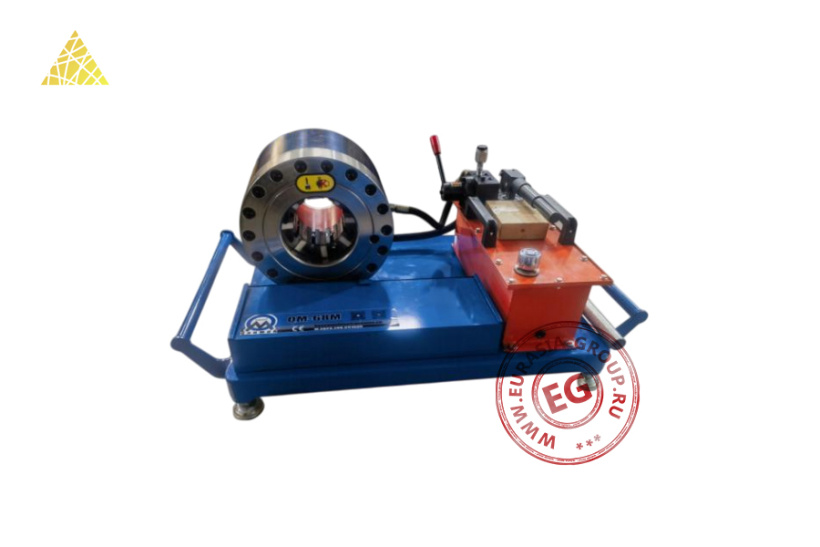

Машина для обжима QM68М представляет собой мобильное гидравлическое оборудование для формирования неразъемных соединений рукавов высокого давления с металлическими фитингами. Устройство предназначено для выездного обслуживания техники и работы в полевых условиях, где требуется оперативное изготовление или ремонт гидравлических шлангов. Конструктивной особенностью модели является компактное исполнение с переносными ручками, обеспечивающими мобильность оборудования.
Машина QM68М размещена на прочном основании с опорными элементами для устойчивого позиционирования на различных поверхностях. Гидравлический привод интегрирован в общий корпус совместно с системой управления, что минимизирует габариты установки. Рабочий узел включает обжимную голову с системой сменных матриц, обеспечивающих радиальное сжатие по всей окружности соединения. Механизм фиксации заготовок адаптирован для работы с широким диапазоном диаметров рукавов и типоразмеров фитингов. Отдельный блок управления содержит элементы запуска цикла обжима и контрольную аппаратуру.
Принцип работы основан на создании давления в гидросистеме, передаваемого через поршневую группу на обжимные сегменты. При активации цикла матрицы синхронно перемещаются к центру, деформируя металлическую втулку фитинга до образования герметичного соединения с армированным рукавом. Автоматический возврат системы в исходное положение завершает операцию. Преимуществами мобильной версии являются портативность, автономность работы и возможность выполнения операций непосредственно на месте эксплуатации техники. Быстросменная система матриц позволяет адаптировать оборудование под различные размеры без сложной переналадки.
| Модель | QM68М |
| Давление в системе (МПа) | 31,5 |
| Точность обжима (мм) | 0,01 |
| Максимальное раскрытие пресс-форм (мм) | 114 |
| Усилие обжима (т) | 500 |
| Диапазон обжима (дюймы) | 1/4-2 (4 провода при обработке максимального диаметра) |
| Ход раскрытия/закрытия (мм) | ±30 |
| Комплект матриц (шт.) | 10 |
| Габаритные размеры (мм) | 650 х 770 х 750 |
| Вес брутто (кг) | 200 |
