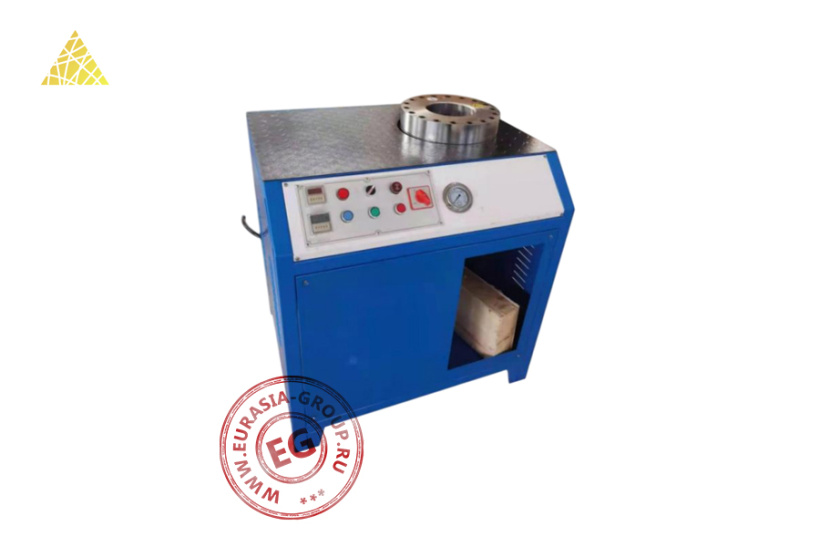

Машина для обжима QM25 представляет собой специализированное гидравлическое оборудование, предназначенное для создания неразъемных соединений рукавов высокого давления с металлической арматурой методом радиального обжима. Преимущества машины заключаются в высокой точности обжима, обеспечивающей надежность соединений при эксплуатации в условиях высоких давлений и динамических нагрузок.
Конструктивно машина QM25 выполнена в виде агрегата с вертикальной компоновкой рабочих узлов. Основу составляет мощная гидравлическая система, обеспечивающая необходимое усилие для пластической деформации обжимных втулок. Гидравлический привод включает насосную станцию, исполнительный цилиндр и систему управления потоками рабочей жидкости. Рабочая зона машины оборудована сменным набором обжимных матриц различных типоразмеров. Матрицы устанавливаются в специальном держателе и обеспечивают равномерное радиальное сжатие по всей окружности обжимаемого изделия.
Принцип работы основан на контролируемом гидравлическом воздействии на обжимную втулку через систему матриц. В процессе обжима происходит пластическая деформация металла втулки, которая плотно охватывает наружную поверхность рукава, создавая герметичное и прочное соединение. Равномерность деформации обеспечивается конструкцией матричного узла и точным дозированием рабочего давления. Система управления включает панель с элементами запуска и остановки процесса, индикаторами состояния и манометром для контроля рабочего давления. Это позволяет оператору контролировать параметры обжима и обеспечивать стабильность технологического процесса.
| Модель | QM25 |
| Напряжение (В) | 220/240/380/415 или под заказ |
| Давление в системе (МПа) | 31,5 |
| Точность обжима (мм) | 0,01 |
| Максимальное раскрытие пресс-форм (мм) | 114 |
| Усилие обжима (т) | 500 |
| Мощность двигателя (кВт) | 4 |
| Диапазон обжима (дюймы) |
1/4-2 (4 провода при обработке максимального диаметра) |
| Максимальная производительность насоса (л/мин) | 10 |
| Ход раскрытия/закрытия (мм) | ±30 |
| Комплект матриц (шт.) | 10 |
| Габаритные размеры (мм) | 990 х 800 х 1050 |
| Вес брутто (кг) | 280 |
