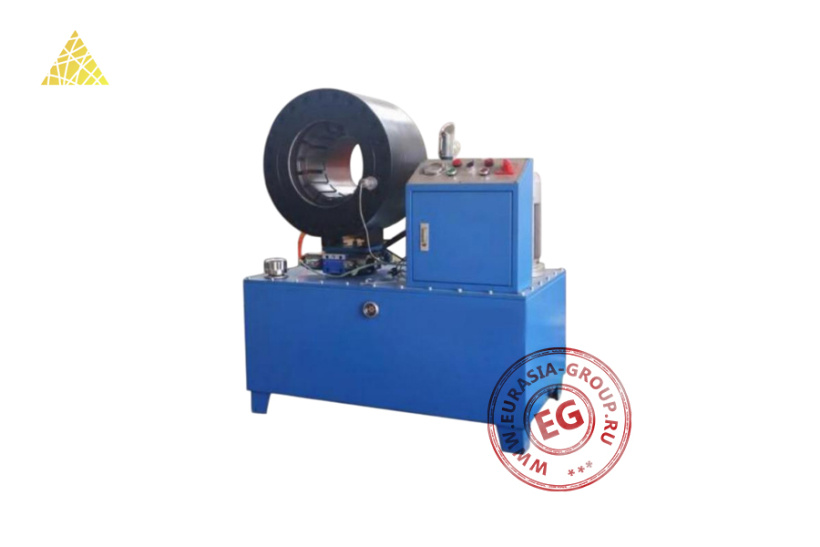

Машина для обжима QM200 представляет собой высокомощное стационарное гидравлическое оборудование, предназначенное для формирования неразъемных соединений рукавов максимальных диаметров с металлическими фитингами. Преимуществами машины являются способность обработки рукавов наибольших размеров, максимальное усилие обжима и стабильность параметров при работе с самыми тяжелыми заготовками. Усиленная конструкция обеспечивает надежность при работе с крупногабаритными соединениями промышленного назначения.
Конструктивно машина QM200 выполнена в виде мощной гидравлической станции с обжимной головой увеличенного диаметра, установленной на усиленном основании. Особенностью модели является значительно расширенный рабочий цилиндр, обеспечивающий максимальное усилие сжатия для обработки толстостенных рукавов промышленного назначения больших размеров. Гидравлический блок размещен в корпусе с расширенной системой охлаждения для непрерывной работы. Обжимная голова оснащена системой крупногабаритных матриц, специально разработанных для работы с фитингами максимальных размеров.
Принцип работы основан на создании максимального давления в расширенной гидросистеме, передаваемого через усиленную поршневую группу на обжимные сегменты увеличенного размера. При активации цикла матрицы синхронно сжимаются с повышенным усилием, деформируя металлическую втулку крупного фитинга до образования герметичного соединения с армированным рукавом максимального диаметра. Механизм фиксации заготовок значительно усилен для надежного удержания тяжелых рукавов крупных диаметров во время обжима. Панель управления содержит элементы запуска усиленных рабочих циклов и систему контроля повышенных нагрузок.
| Модель | QM200 |
| Напряжение (В) | 220/240/380/415 или индивидуальная конфигурация |
| Давление в системе (МПа) | 31,5 |
| Точность обжима (мм) | 0,01 |
| Максимальное раскрытие пресс-форм (мм) | 230 |
| Усилие обжима (т) | 3000 |
| Мощность двигателя (кВт) | 4 (220В), 5,5 (380В), опция 7,5 |
| Диапазон обжима (дюймы) | 1/4-6 |
| Максимальная производительность насоса (л/мин) | 10 |
| Ход раскрытия/закрытия (мм) | ±30 |
| Комплект матриц (шт.) | 17 |
| Габаритные размеры (мм) | 1090 х 960 х 1260 |
| Вес брутто (кг) | 800 |
