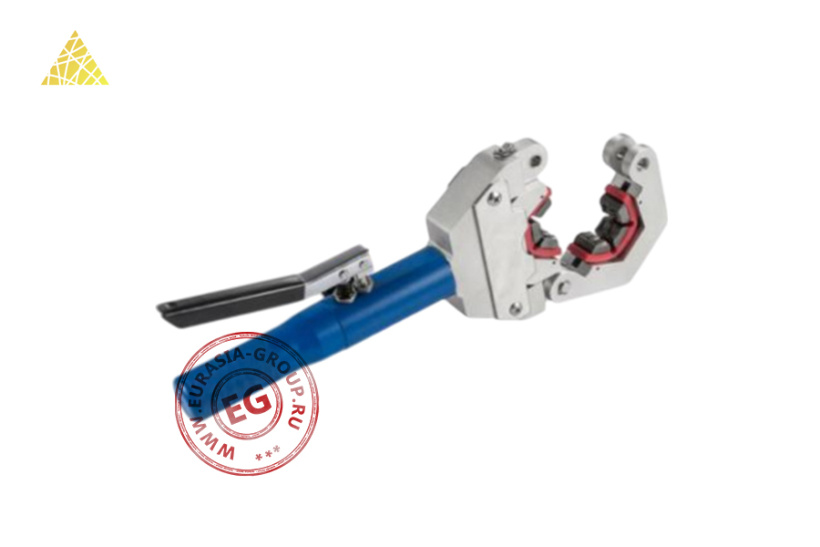

Инструмент для обжима шлангов QM71500

Инструмент для обжима шлангов QM71500 представляет собой ручной гидравлический пресс, предназначенный для выполнения операций радиального обжима рукавов высокого давления и соединительной арматуры. Устройство относится к категории переносного оборудования для мобильного использования в полевых условиях и ремонтных мастерских.

Конструктивно инструмент QM71500 выполнен в виде клещевого механизма с гидравлическим приводом. Его основу составляет корпус с встроенным гидроцилиндром, соединенный с рабочими губками через систему рычагов. Рукоятка служит одновременно резервуаром для гидравлической жидкости и рычагом для создания рабочего давления посредством встроенного насоса. Особенностью инструмента является портативность и автономность работы, не требующая подключения к внешним источникам энергии или гидравлическим станциям. Эргономичная рукоятка обеспечивает удобный захват и эффективную передачу усилия оператора в гидравлическую систему. Механизм обратного хода позволяет быстро разжимать губки после завершения операции обжима, обеспечивая оперативность работы.

Принцип работы основан на гидравлическом усилении механического воздействия. При сжатии рукоятки активируется поршневой насос, нагнетающий давление в рабочий цилиндр. Гидравлическое давление преобразуется в значительное механическое усилие, передаваемое на обжимные губки, которые равномерно сжимают рукав с установленной на него арматурой. Рабочие губки имеют профилированную внутреннюю поверхность, обеспечивающую равномерное распределение усилия по периметру обжимаемого изделия. Конструкция предусматривает возможность установки сменных матриц различных диаметров для работы с рукавами разных типоразмеров.
