Игловой намотчик NIDE ND-SW01

Распечатать

Игловой намотчик NIDE ND-SW01

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Мощность (кВт)

9,5
Давление воздуха (МПа)

0,5-1
Скорость намотки (об/мин)

0-350

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

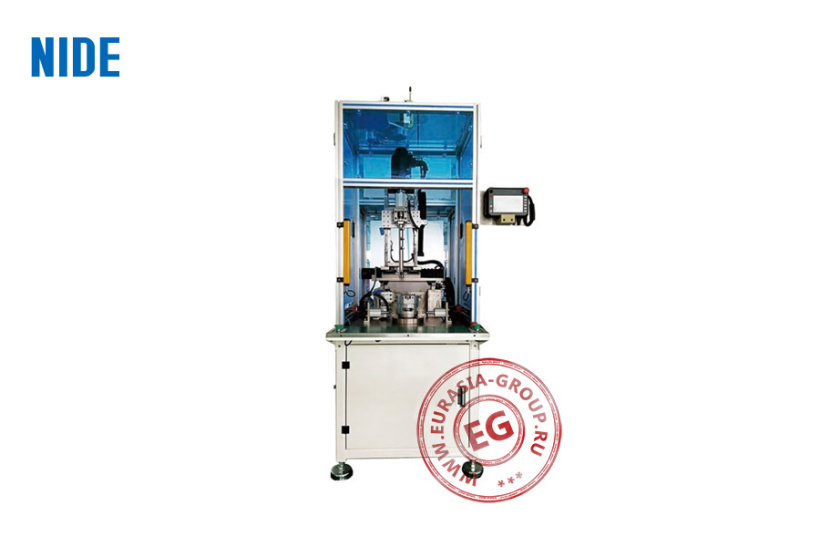

Игловой намотчик NIDE ND-SW01 представляет собой специализированное оборудование для автоматизированной намотки обмоток статоров электродвигателей. Станок выполнен в виде моноблочной конструкции с прочной рамой, обеспечивающей необходимую жесткость и устойчивость при работе. Управление станком осуществляется через панель оператора с сенсорным дисплеем, расположенную на боковой стороне корпуса для удобного доступа.

Рабочая зона оборудования ND-SW01 защищена прозрачным ограждением, обеспечивающим визуальный контроль процесса при соблюдении требований безопасности. Основной намоточный механизм размещен в центральной части за защитным экраном и включает прецизионную систему подачи проводника с контролем натяжения, игловой механизм формирования обмотки и систему позиционирования статорного сердечника. Верхняя секция оснащена механизмами вертикального перемещения намоточной головки. Нижняя часть станка содержит электрическую и пневматическую системы управления, а также виброгасящие опоры для стабильной работы. Боковые панели обеспечивают быстрый доступ к внутренним узлам при техническом обслуживании.

Игловой принцип намотки обеспечивает высокую плотность укладки проводника и однородность обмотки, существенно повышая качество готовых изделий. Система контроля натяжения предотвращает повреждение изоляции проводника в процессе намотки. Программное обеспечение станка поддерживает различные схемы намотки, адаптируясь к специфике производимых электродвигателей. Функция сохранения параметров для разных типов изделий минимизирует время переналадки при смене номенклатуры. Система обнаружения дефектов останавливает процесс при выявлении нештатных ситуаций, предотвращая выпуск брака.

Модель	ND-SWO1
Диаметр проволоки (мм)	0,25-1,2
Скорость намотки (об/мин)	0-350
Длина пакета (мм)	10-180
Диаметр статора (мм)	50-180
Наружный диаметр статора (мм)	70-210
Количество полюсов	4
Давление воздуха (МПа)	0,5-1
Напряжение (В/Гц)	380/50
Мощность (кВт)	9,5
Габаритные размеры (мм)	1200x750x1900
Вес (кг)	400
