Игловой намотчик NIDE ND-SW03 представляет собой производительное оборудование для намотки обмоток статоров электродвигателей. Наличие нескольких намоточных головок создает возможность для одновременной обработки разных секций статорной обмотки. Мультипозиционная конструкция станка обеспечивает значительное увеличение производительности при сохранении высокого качества намотки. Одновременная работа нескольких игловых механизмов сокращает цикл производства одного изделия.

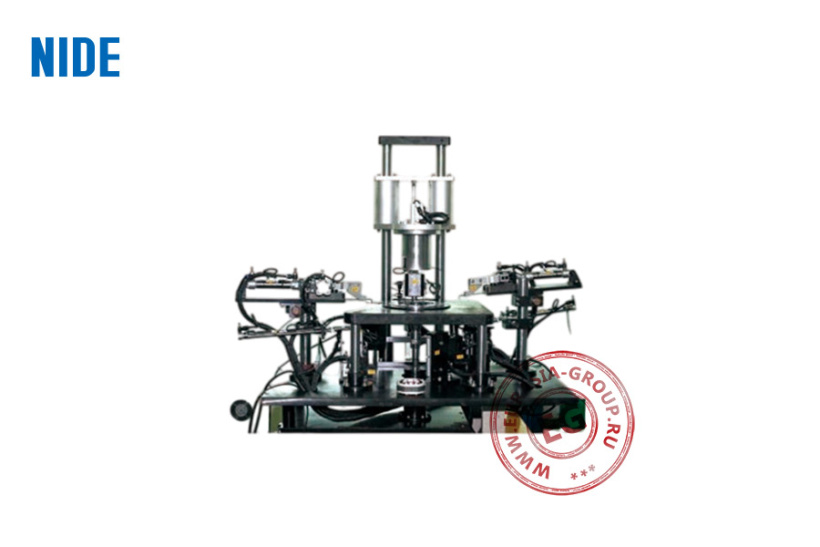

Конструктивно станок ND-SW03 выполнен в виде многопозиционной установки с центральным рабочим модулем и несколькими намоточными головками. Основу механической системы составляет вертикальная колонна с пневмоцилиндрами, обеспечивающая точное позиционирование намоточных механизмов. Центральная платформа служит для фиксации статорного сердечника в процессе работы. По обе стороны от центральной части расположены прецизионные игловые намоточные головки, работающие синхронно. Система подачи проводника включает несколько независимых каналов с контролем натяжения. Многочисленные пневматические и электрические коммуникации объединены в эргономичные жгуты для исключения запутывания и повреждения в процессе работы.
Механизм вертикального перемещения обеспечивает точную позицию игл относительно пазов статора. Прецизионная система управления намоточными головками гарантирует точную укладку проводника в пазы статора с соблюдением заданной схемы. Интеллектуальный контроль натяжения предотвращает повреждение изоляции проводника. Модульная конструкция основных узлов существенно упрощает техническое обслуживание и ремонт. Быстросъемные элементы намоточных головок минимизируют время замены изнашиваемых деталей.
| Модель | ND-SW03 |
| Диаметр проволоки (мм) | 0,4-1 |
| Скорость намотки (об/мин) | 1200 |
| Длина пакета (сердечника) (мм) | 10-50 |
| Внутренний диаметр статора (мм) | 36-60 |
| Наружный диаметр статора (мм) | 70-150 |
| Давление воздуха (МПа) | 0,4-0,7 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Мощность (кВт) | 7 |
| Габаритные размеры (мм) | 1100 x 1600 x 1700 |
| Вес (кг) | 750 |
