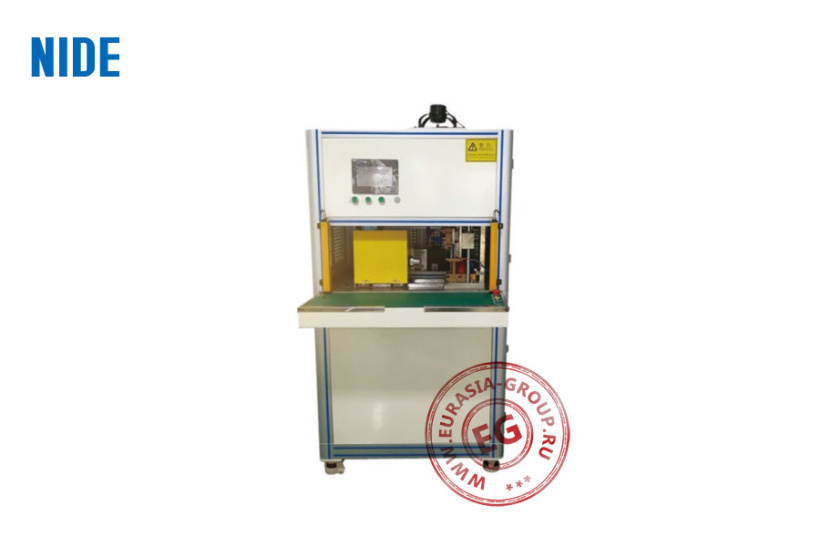

Однопозиционный точечный сварочный аппарат ND-RWD01 выполняет две основные операции: точечную сварку и горячую запрессовку. Точечная сварка используется для соединения обмоточного провода (лаковой изоляции) и токопроводящих пластин на бесщеточных роторах. Горячая запрессовка применяется для фиксации внешних роторов и других компонентов двигателя.
Основные компоненты аппарата ND-RWD01 включают сварочную головку, сервопривод, систему охлаждения, систему удаления дыма и систему управления. Процесс точечной сварки начинается с механической предварительной фиксации сердечника ротора. Сварочная головка, приводимая в движение пневматическим цилиндром, выполняет вертикальные движения, обеспечивая точное наложение сварочных точек. Агрегат работает по методу прецизионной контактной сварки, который не требует использования расходных материалов, таких как припой, сварочная проволока или флюс. Сварочные параметры могут быть настроены через сенсорный экран.
Горячая запрессовка заключается в нагреве и последующем сжатии деталей, что обеспечивает их прочное соединение. ND-RWD01 оснащен системой нагрева, которая позволяет точно контролировать температуру и давление, что особенно важно для обеспечения качества соединения. У аппарата имеется специализированная система охлаждения, которая обеспечивает эффективное охлаждение сварочного источника питания и трансформатора. Кроме того, имеется система удаления дыма, которая направляет дым к вытяжному отверстию, откуда он удаляется с помощью промышленного вентилятора. Однопозиционный точечный сварочный аппарат NIDE ND-RWD01 особенно эффективен при работе с внешними роторами бесщеточных двигателей постоянного тока (BLDC), используемых в потолочных вентиляторах, электромобилях, бытовых приборах и другой технике.
| Модель | ND-RWD01 |
| Наружный диаметр ротора (мм) | 50-160 |
| Толщина ротора (мм) | 10-80 |
| КПД сварки (с/шт) | 15 |
| Деформация смещения при сварке (мм) | 0,1-0,8 |
| Сопротивление изоляции / давление (мОм) | 0,02 |
| Система циркуляции охлаждения, cкорость потока воды (мл/мин) | 1000 |
| Регулировка температуры воды (°C) | От 25 до 30 |
| Входная мощность (кВт) | 20 |
| Входное напряжение (В) | 380 ±10%, 3 фазы |
| Частота (Гц) | 50/60 |
| Габаритные размеры (мм) | 1000 x 1200 x 1600 |
