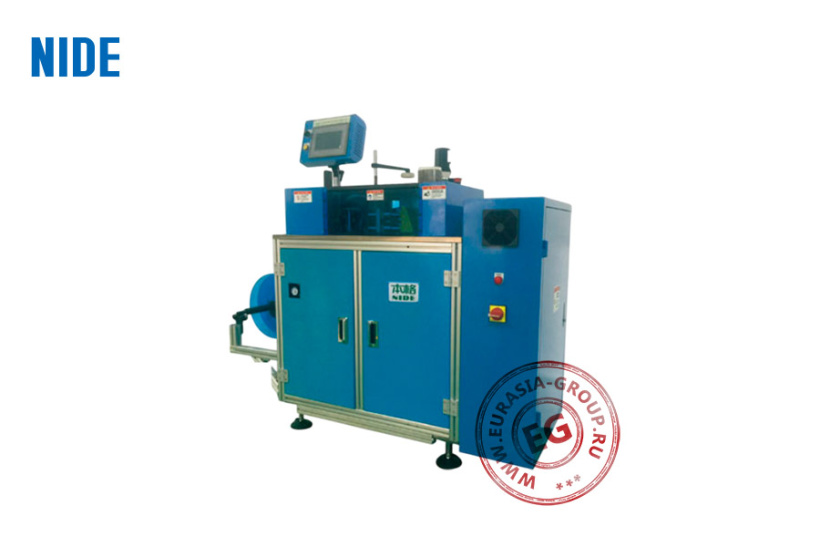

Машина NIDE CZNL1-100/135 представляет собой специализированное оборудование для автоматизированной вставки бумажной изоляции в пазы статорных сердечников электрических двигателей. Конструктивно агрегат выполнен в виде единого блока с прочной станиной, обеспечивающей необходимую жесткость и виброустойчивость. Корпус машины имеет защитное ограждение, снижающее риск производственного травматизма при сохранении доступности основных узлов для обслуживания. Верхняя часть оснащена цифровой панелью управления с жидкокристаллическим дисплеем для визуализации параметров технологического процесса.
Рабочая зона размещена в центральной части оборудования и включает механизм подачи изоляционного материала, систему точного позиционирования и устройство вставки изоляции в пазы статора. Боковая секция содержит катушку с изоляционным материалом и направляющие элементы. Система управления базируется на промышленном контроллере, обеспечивающем точное соблюдение заданных параметров технологического процесса и синхронизацию работы всех механических узлов. Предусмотрена возможность программирования последовательности операций для различных типоразмеров статоров.
Машина CZNL1-100/135 отличается высокой точностью вставки изоляционного материала, исключая характерные для ручной операции дефекты. Автоматизация процесса значительно увеличивает производительность и стабильность качества. Механизм подачи изоляционного материала оснащен системой контроля натяжения, предотвращающей деформацию и разрывы бумаги. Предусмотрена функция обнаружения окончания материала с автоматической остановкой для замены рулона. Модульная конструкция основных узлов упрощает техническое обслуживание.
| Модель | CZNL1-100/135 |
| Внутренний диаметр статора (мм) | ≥30 |
| Наружный диаметр статора (мм) | ≤135 |
| Длина пакета (сердечника) (мм) | 10-100 |
| Толщина материала (мм) | ≤0.3 |
| Напряжение (В) / Частота (Гц) | 220/50-60 |
| Мощность (кВт) | 3 |
| Габаритные размеры (мм) | 1500 x 650 x 1480 |
| Вес (кг) | 400 |
