Машина для намотки внешних роторов NIDE ND-R2W01

Распечатать

Машина для намотки внешних роторов NIDE ND-R2W01

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Мощность (кВт)

1.1
Давление воздуха (МПа)

0,7
Скорость намотки (об/мин)

2000

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

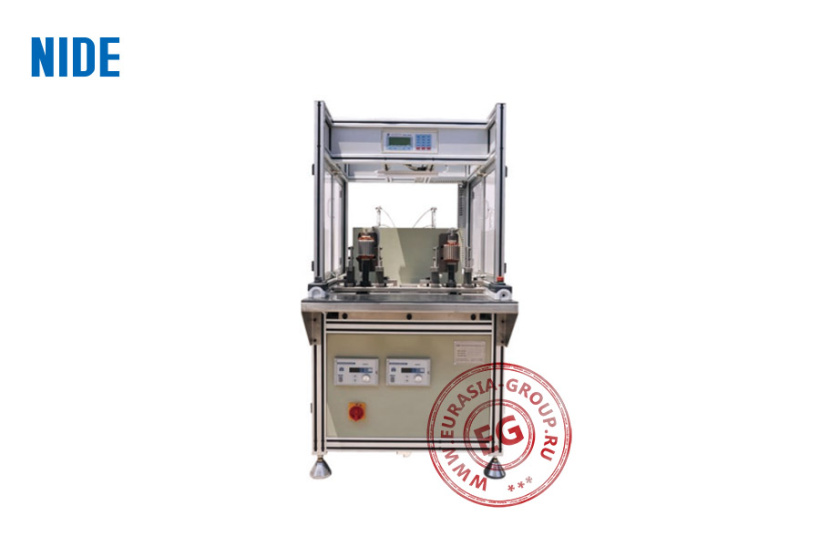

Машина для намотки внешних роторов NIDE ND-R2W01 представляет собой специализированное оборудование для производства роторов электродвигателей. Конструкция изготовлена из высокопрочных материалов с алюминиевым профильным каркасом, обеспечивающим жесткость и устойчивость при работе. Верхняя часть оснащена двумя намоточными головками с системой синхронизации движения. Благодаря двойному намоточному узлу производительность достигает высоких показателей при сохранении качества обмотки.

Станок ND-R2W01 оснащен системой фиксации роторов, предотвращающей смещение заготовок в процессе намотки. Намоточный механизм функционирует по принципу одновременной обмотки двух статоров, размещенных на специальных держателях. Подающее устройство равномерно распределяет проволоку по поверхности ротора согласно заданной программе. Электронная система контроля в верхней части станка регулирует натяжение проволоки и количество витков, обеспечивая стабильное качество намотки. Центральная рабочая зона закрыта прозрачными защитными панелями с доступом к механизмам. Нижний модуль включает силовую электронику и управляющие компоненты.

Станок ND-R2W01 характеризуется высокой точностью укладки проводников, стабильностью параметров намотки и равномерным распределением проволоки. Механизм автоматического позиционирования обеспечивает точность размещения проводников. Прочная рама с регулируемыми опорами минимизирует вибрации при работе. Панель управления расположена на передней части корпуса и содержит цифровые дисплеи для отображения параметров работы и кнопку аварийной остановки. Система управления программируется под различные типы роторов с возможностью сохранения нескольких режимов работы.

Модель	ND-R2W01
Диаметр поворота намоточной головки (мм)	200
Ход оси укладки проволоки (мм)	130
Диаметр проволоки (мм)	0,1-0,7
Скорость намотки (об/мин)	0-2000
Давление воздуха (МПа)	0,4-0,7
Напряжение (В) / Частота (Гц)	220/50
Мощность (кВт)	1.1
Габаритные размеры (мм)	1500 x 800 x 1600
Вес (кг)	300
