Машина для намотки статоров (с двумя рабочими станциями) NIDE RXN2-150/100

Распечатать

Машина для намотки статоров (с двумя рабочими станциями) NIDE RXN2-150/100

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Диаметр проволоки (мм)

1.4
Длина пакета (сердечника) (мм)

100
Внутренний диаметр статора (мм)

50

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Машина NIDE RXN2-150/100 представляет собой специализированное оборудование для намотки статоров электродвигателей. Особенностью модели выступает наличие двух рабочих станций, существенно увеличивающих производительность процесса при сохранении качества намотки. Система прецизионного контроля натяжения проводника исключает образование неравномерных участков в обмотке, повышая надежность готового изделия.

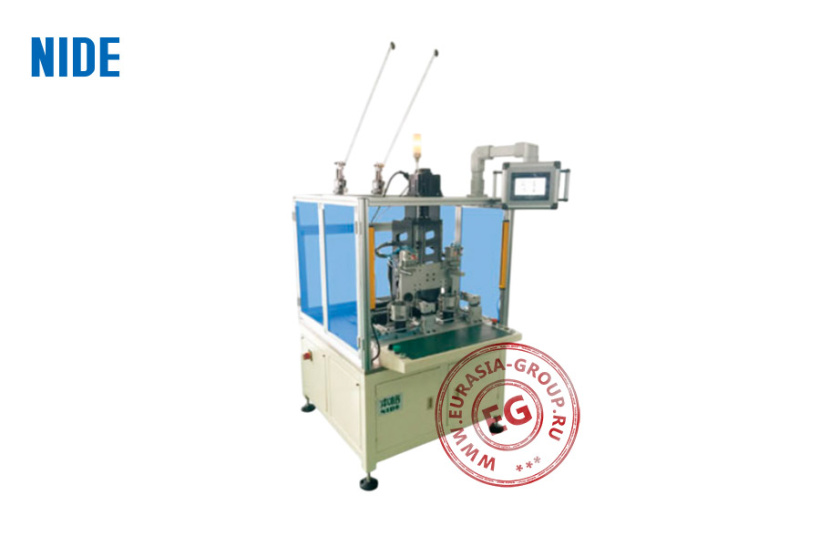

Конструктивно агрегат RXN2-150/100 выполнен в виде компактного станка с защитным ограждением рабочей зоны. Станина обеспечивает необходимую жесткость и устойчивость в процессе эксплуатации. Прозрачные защитные панели предоставляют возможность визуального контроля над рабочим процессом при сохранении полной безопасности оператора. В центральной части машины размещен механизм намотки с прецизионной системой натяжения проводника. Две независимые рабочие станции функционируют параллельно. Верхняя часть оснащена направляющими штангами для точного позиционирования проводника.

Программное обеспечение станка RXN2-150/100 хранит в памяти параметры различных типов статоров. Система управления интегрирована в корпус и включает сенсорную панель оператора с интуитивно понятным интерфейсом. Программируемый логический контроллер обеспечивает точное соблюдение заданных параметров намотки. Эргономичный дизайн рабочей зоны снижает утомляемость оператора при длительной эксплуатации оборудования. Модульная конструкция основных узлов упрощает техническое обслуживание и ремонт. Конструкция намоточного механизма минимизирует вероятность повреждения изоляции проводника в процессе намотки.

Модель	RXN2-150/100
Внутренний диаметр статора (мм)	≥50
Наружный диаметр статора (мм)	≤150
Длина пакета (сердечника) (мм)	10-100
Подходящий диаметр проволоки (мм)	0.3-1.4
Напряжение (В) / Частота (Гц)	220/50-60
Габаритные размеры (мм)	1400 x 1000 x 2000
Вес (кг)	750
