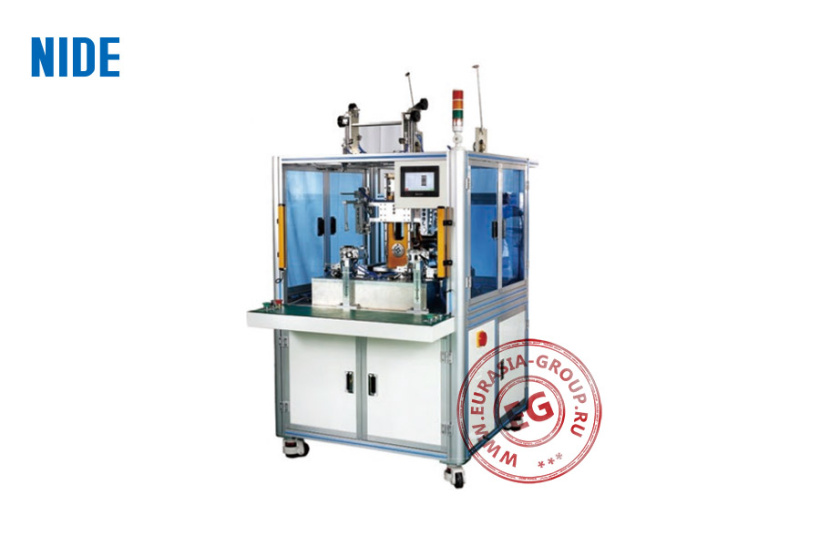

Игловой намотчик NIDE ND-S2W01 – это компактная автоматизированная система для прецизионной намотки обмоток статоров электродвигателей с непрерывным игольным перемещением. Станок интегрирует механические и электронные компоненты в закрытом безопасном корпусе с прозрачными панелями для визуального контроля. Технические преимущества модели заключаются в высокой точности позиционирования иглы, стабильном натяжении провода, быстрой переналадке на другие типы статоров.
Конструкция базируется на прочной металлической раме с нижним отсеком для электроники и верхней рабочей зоной, где размещены намоточный узел, игловой механизм и система позиционирования статора. Центральный блок управления оснащен сенсорным дисплеем для настройки параметров процесса. Конструкция установки предусматривает повышенные стандарты безопасности: защитные экраны, система аварийной остановки, датчики защиты от столкновений. Мобильность обеспечивается установкой на колесах с фиксаторами для стабильного положения во время работы. Энергоэффективность достигается оптимизацией движений и использованием современных сервоприводов.
Технология намотки реализуется через прецизионно управляемый игольный механизм, перемещающийся в разных плоскостях для точного позиционирования провода в пазах статора. Синхронизированная подача проволоки и вращение статора обеспечивают формирование обмотки с заданными параметрами. Процесс контролируется программируемым логическим контроллером с интуитивно понятным интерфейсом. При работе станка визуальная индикация светодиодной колонной сигнализирует о текущем состоянии процесса. Механизм автоматической подачи провода минимизирует риск образования петель или обрывов материала.
| Модель | ND-S2W01 |
| Диаметр проволоки (мм) | 0.5-1 |
| Скорость намотки (об/мин) | 600 |
| Длина пакета (сердечника) (мм) | 10-90 |
| Внутренний диаметр статора (мм) | 25-80 |
| Наружный диаметр статора (мм) | 50-120 |
| Давление воздуха (МПа) | 0,5-1 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Мощность (кВт) | 10 |
| Габаритные размеры (мм) | 1670 x 1080 x 1790 |
| Вес (кг) | 600 |
