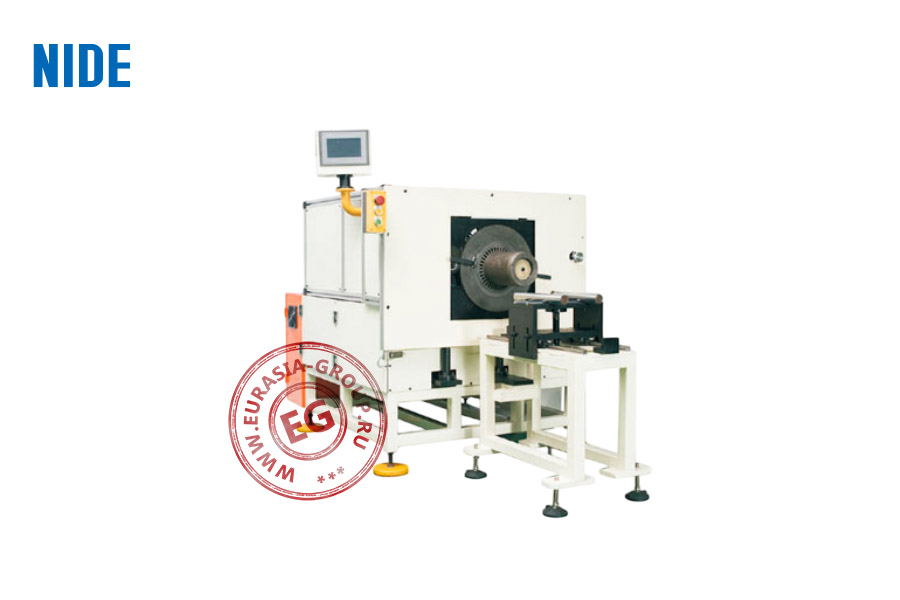

Горизонтальная машина CZDW2-300/300 от компании NIDE представляет собой специализированное оборудование для точной укладки изоляционной бумаги в пазы статоров электродвигателей. Данная модель входит в производственную линейку, включающую CZDW1-190/210 и CZDW2-300/300. Конструкция машины выполнена в закрытом корпусе с панелями доступа и обзорными окнами для наблюдения за рабочим процессом. Оборудование размещено на прочной раме с регулируемыми опорами, обеспечивающими устойчивость и компенсацию неровностей пола. Горизонтальное расположение рабочей зоны оптимизирует процесс укладки изоляции и повышает эргономику работы оператора.
В центральной части CZDW2-300/300 находится вращающийся механизм с зажимным устройством для статора, обеспечивающий точное позиционирование заготовки. Видимая через технологическое окно система подачи и формирования изоляционной бумаги включает прецизионные направляющие и формующие элементы. Управление установкой осуществляется через современную систему с сенсорным дисплеем, размещенным на поворотном кронштейне в верхней части корпуса. Дополнительная панель с кнопками аварийной остановки расположена в зоне прямого доступа оператора.
Принцип работы машины основан на автоматическом отрезании изоляционной бумаги требуемой длины, ее формировании и точной укладке в пазы статора в горизонтальном положении. Технология горизонтальной укладки обеспечивает оптимальное распределение изоляционного материала и снижает вероятность его повреждения. Машина CZDW2-300/300 отличается высокой степенью автоматизации процесса. Внешний подающий стол с направляющими обеспечивает удобную загрузку и выгрузку заготовок, оптимизируя производственный цикл.
| Модель | CZDW2-300/300 |
| Высота штабеля (мм) | 80-300 |
| Внутренний диаметр статора (мм) | 70-250 |
| Наружный диаметр статора (мм) | ≤300 |
| Высота сложенного края (мм) | 2-4/4-7 |
| Толщина изоляционной бумаги (мм) | 0.188-0.35 |
| Производительность (секций/с) | 1.5 |
| Напряжение/Частота (В/Гц) | 380/50-60 |
| Мощность (кВт) | 3.5 |
| Габаритные размеры (мм) | 1600x1420x1600 |
| Вес (кг) | 600 |
