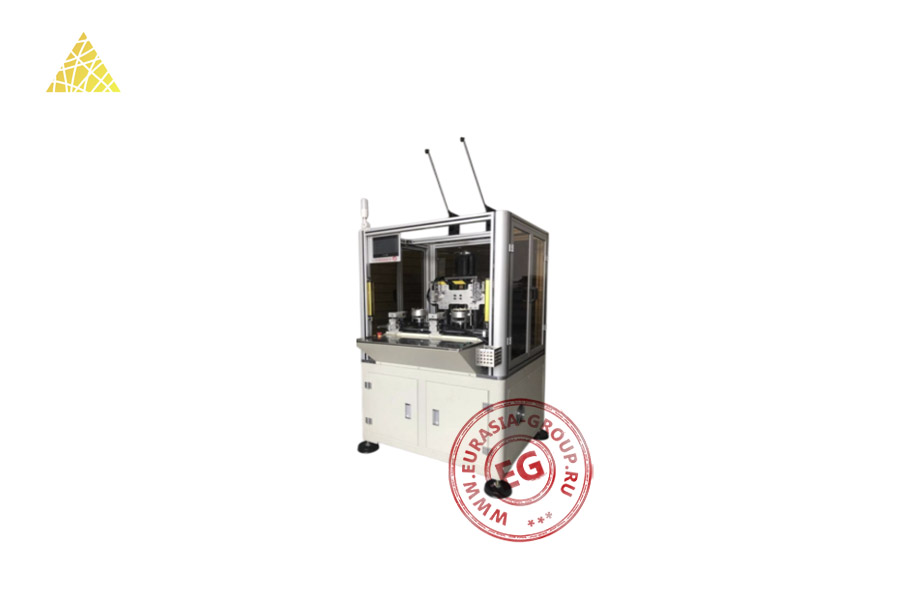

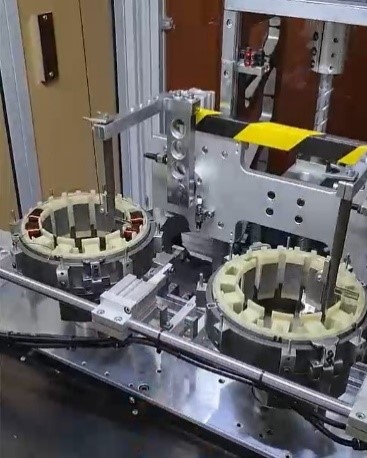

Автоматический станок для намотки статоров (внутресекционных) N-308H представляет собой высокотехнологичный комплекс для обмотки статоров электродвигателей. Станок имеет прочный металлический корпус с прозрачным защитным экраном в верхней части, обеспечивающим безопасность при работе и визуальный контроль процесса намотки. Конструкция включает верхний рабочий модуль с намоточным механизмом и нижний отсек с электронными компонентами. В рабочей зоне расположены держатели для статоров и система подачи проволоки с натяжителями. Две антенны на верхней части служат для точного позиционирования намоточной головки.

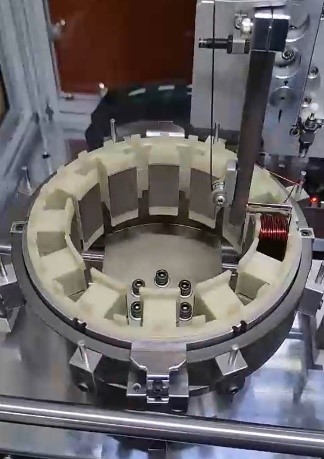

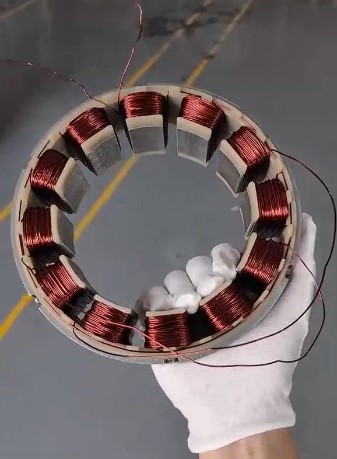

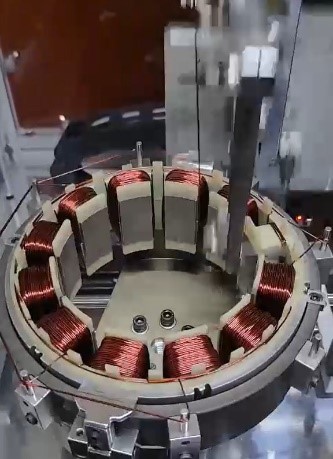

Принцип работы станка основан на прецизионном наматывании медной проволоки на сердечники статоров по заданной траектории. Система натяжения контролирует равномерность намотки. Станок оснащен специальными держателями для фиксации статоров различного диаметра во время обработки. Среди преимуществ N-308H стоит отметить высокую точность укладки проволоки, отсутствие перехлестов при намотке и равномерность заполнения пазов. Станок характеризуется стабильностью натяжения проволоки в процессе работы, обеспечивая единообразие готовых изделий.
Конструктивные особенности N-308H включают регулируемые параметры намотки, прецизионную систему позиционирования и эргономичный дизайн. Станок эффективно функционирует при производстве статоров для различных типов электродвигателей малой и средней мощности. Оборудование отличается высокой производительностью при обработке партий статоров однотипных размеров.
| Модель | N-308H |
| Усилие обмоточного механизма (кг) | 6 |
| Диаметр проволоки (мм) | 0,8 – 1,3 |
| Количество манипуляторов (шт) | 2 |
| Внешний диаметр статора (мм) | 20 – 150 |
| Внутренний диаметр статора (мм) | 12 – 100 |
| Толщина статора (мм) | 5 – 60 |
| Расстояние между валами (мм) | 305 |
| Мощность приводного серводвигателя (Вт) | 3000 |
| Мощность серводвигателя поворота (Вт) | 3000 |
| Мощность серводвигатели расщепления проводов (Вт) | 750 |
| Давление воздуха (кг/см²) | 7 |
| Электропитание (В/Гц/А) | 380/50/15 |
| Габаритные размеры (мм) | 1000х1100х1700 |
| Вес (кг) | 600 |
