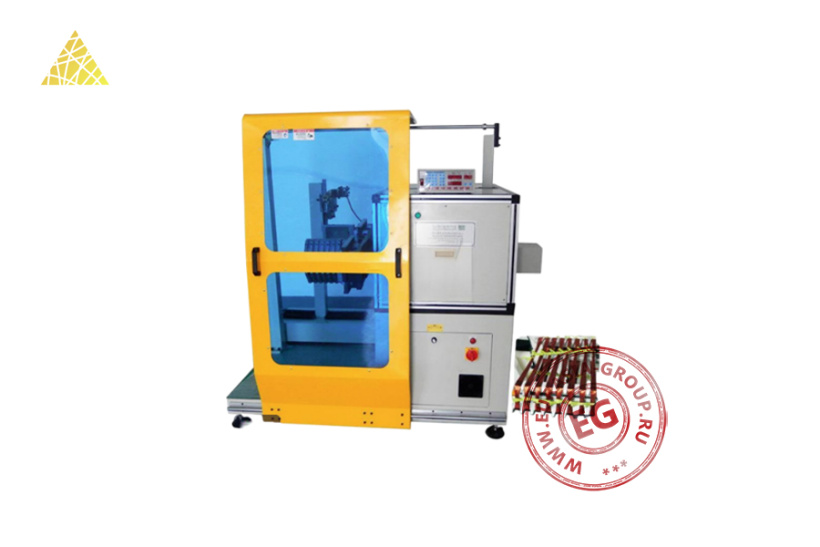

Станок ND-DR-650-Z представляет собой автоматизированный комплекс для намотки статорных катушек электродвигателей и генераторов. Конструкция оборудования включает закрытую рабочую зону с защитным экраном из прозрачного синего материала, обеспечивающим контроль процесса намотки при соблюдении требований безопасности.
Основу станка составляет жесткая рама с интегрированным блоком управления, расположенным в правой части агрегата. Панель оператора оснащена цифровым дисплеем и кнопочными элементами для программирования параметров намотки. Система управления построена на базе микропроцессорного контроллера, обеспечивающего высокую точность позиционирования и стабильность натяжения проволоки. Рабочая зона станка содержит многоосевой механизм намотки с прецизионными приводами. Специализированная оснастка обеспечивает фиксацию статорных пакетов различных типоразмеров. Подача обмоточного провода осуществляется через систему направляющих с контролем натяжения, предотвращающую деформацию и повреждение изоляции.

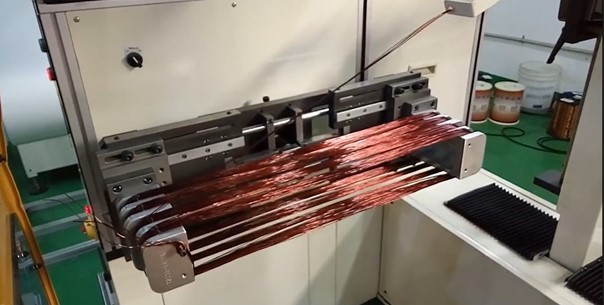

Станок работает с медной проволокой, имеющей специальное изоляционное покрытие. Система подачи материала интегрирована с механизмом намотки, обеспечивая синхронизацию движений и равномерное распределение провода в пазах статора. Конструкция намоточного механизма позволяет формировать обмотки сложной конфигурации с контролируемым шагом и числом витков. Оборудование устанавливается на виброгасящие опоры, минимизирующие передачу вибраций на фундамент и обеспечивающие точность позиционирования при работе. Кабельные соединения и пневматические магистрали размещены внутри станины с удобным доступом для технического обслуживания.
| Модель | ND-DR-650-Z |
| Скорость намотки (об/мин) | 160 |
| Время замены бумаги (мин) | 5 |
| Время цикла полной намотки (с/слот) | 600 |
| Диаметр проволоки (мм) |
0,3–1,5 |
| Диаметр статора (мм) | 350–650 |
| Намоточная головка (шт.) | 1 |
| Максимальное количество проволоки (шт.) | ≤ 20 |
| Время замены оснастки (ч) | 3–4 |
| Время регулировка высоты (мин) | 2 |
| Максимальное колебание напряжения питания (%) | 10 |
| Давление воздуха (бар) | 5–7 |
| Температура окружающей среды (°С) | 15–30 |
| Влажность окружающей среды (%) | 40–80 |
| Электропитание (В/Гц) |
380/50–60 |
| Мощность (кВт) | 2,2 |

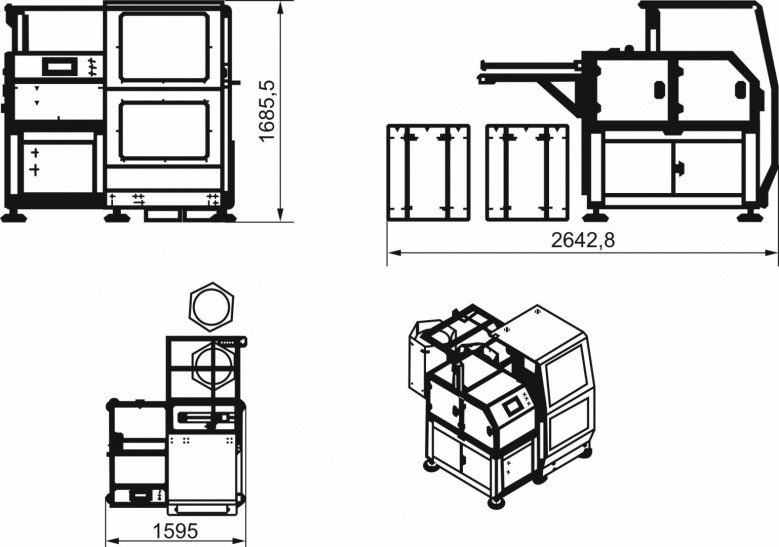

| Габаритные размеры (мм) | 1500 х 1700 х 1550 |
| Вес (кг) | 800 |
