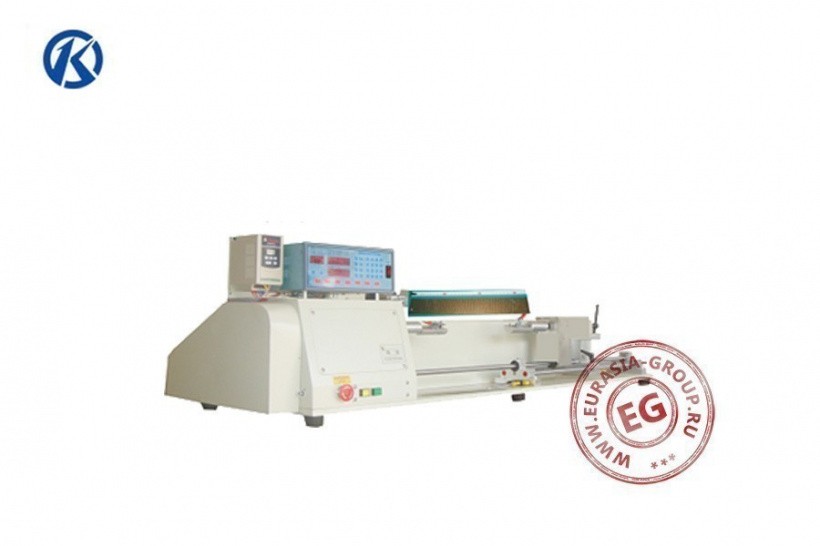

Горизонтальная намоточная машина HC-Р4 – это эффективная малогабаритная стационарная автоматическая электромеханическая линейная установка цикличного действия ротационного типа, предназначенная для эксплуатации на промышленных предприятиях малой или средней мощности, связанных с массовым производством такой продукции, как трансформаторы, дроссели, соленоиды, двигатели, индукторы с тяжелой, средней и тонкой проволокой, а также для создания прототипов в лабораторных условиях. Непосредственная задача изделия заключается в ускоренном и точном наматывании внешней защитной или усиливающей обмотки на стержневую основу.

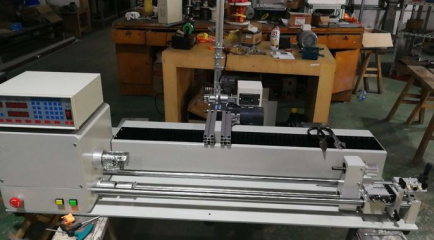

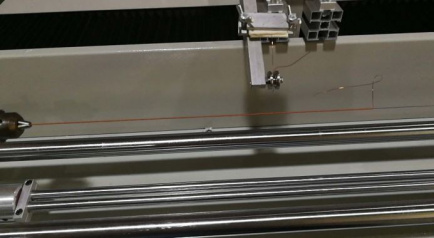

Станок для намотки HC-Р4 имеет удлиненную раму на противоскользящих ножках. Объект устанавливается в фиксирующий патрон, вращается с высокой скоростью и поддерживается дополнительно задней бабкой, которая позиционируется на двух точных направляющих. Обмотка подается из катушки через головку и ролик. В зависимости от конкретного дальнейшего использования владелец может выбрать различные аксессуары, включая направляющие головки, натяжители проволоки, наклейки на ленту и педаль с переменной скоростью. Используя соответствующие аксессуары, эта универсальная катушечная обмотка способна наматывать самые разнообразные продукты.
Так, в частности, модель комплектуется стандартным натяжителем проволоки, но пользователь может приобрести дополнительные натяжители, которые могут обеспечивать точное управление натяжением намотки для проводов в диапазоне от 0,02 до 0,65 мм. Проволочные подушки обеспечивают предварительное натяжение и удаляют пыль и другой мусор из проволоки. Керамические проушины и направляющие роликов в каждой точке контакта защищают изоляцию от механических повреждений и направляют провод. Ролик на натяжном рычаге исключает вероятность потери провода.
Оборудование для обмотки HC-Р4 управляется с помощью электроавтоматики, которая регулирует такие основные параметры обмотки, как скорость намотки, шаг провода, ускорение, торможение и количество оборотов. Используя простую систему ввода параметров и создания алгоритма действий, сложные обмотки могут быть легко сформированы.
Модель | HC-Р4 |
Диаметр проволоки обмотки | 0,1~0,5 мм |
Ширина секции намотки | 500 мм |
Двигатель устройства намотки | 3,6 В, 1000 об/мин |
Электропитание | 220 В, 410 Вт |
Габаритные размеры | 1400х1200х700 (мм) |
Вес | 150 кг |
