Пресс для таблетирования чая LS-25T

Пресс для таблетирования чая – это автоматизированный электропневматический станок периодического действия вертикального типа, который предназначен для работы на средних и мелких мануфактурах по переработке чайного листа, где с его помощью производят таблетки чая.

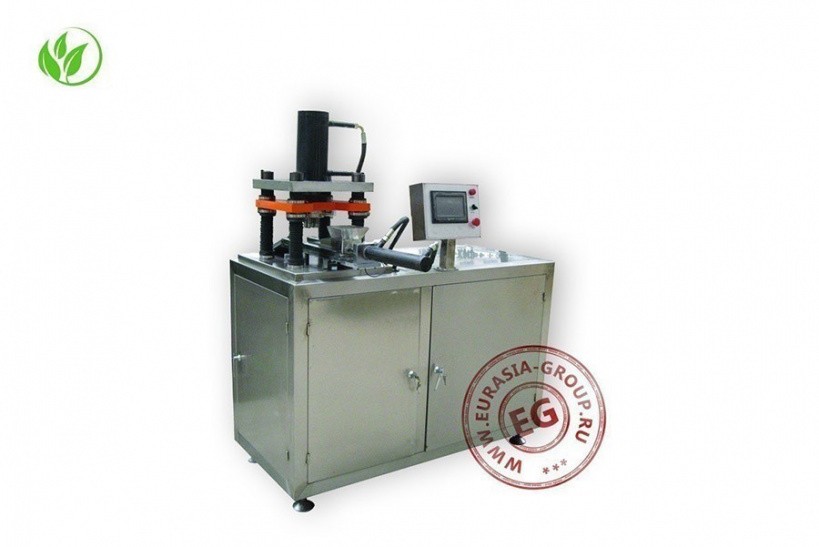

Станок для прессования чая в таблетки конструктивно представляет собой станину, на которой смонтирован исполнительный элемент. Станина выполнена из нержавеющего металла в виде тумбы на опорных ножках. Корпус тумбы имеет открывающиеся дверцы для доступа к содержащейся внутри электродвигательной системе и к системе подачи воздуха. Верхняя плоскость тумбы выполняет функцию рабочего стола, в левой части которого установлен пневматический пресс с одним рабочим цилиндром, поршень которого совершает движения сверху вниз. Для крепления цилиндра установлены четыре вертикальные стойки с соединяющей горизонтальной вставкой. Под рабочей осью цилиндра оборудована площадка для прессования, в которой имеются утопленные формочки округлой конфигурации. Боковой пневматический толкатель горизонтального типа в тот момент, когда поршень пресса находится в верхнем положении, подаёт в рабочую плоскость корзину с чайным листом. После этого совершается несколько возвратно-поступательных движений, в ходе которых через нижние отверстия корзины заполняются сырьём утопленные формочки. После этого корзина убирается, и поршень вдавливает сырьё в формочки. Поршень в нижней части имеет два прикрепленных металлических цилиндра, по диаметру однородных с диаметром формочек. На нижнем срезе цилиндры имеют крестообразные выступы, чтобы готовая таблетка имела вдавленный крестообразный отпечаток, удобный для её разламывания. Дно формочки подвижное и после прессования выдавливает готовую таблетку вверх, а подъезжающая корзина, своим торцом, отодвигает готовую таблетку в сторону на наклонный лоток, откуда таблетка съезжает в сортировочную тару, после чего цикл повторяется.

Пресс для производства таблеток чая оборудован системой автоматического управления на базе программируемого логического контроллера, пульт которого имеет сенсорный экран и установлен в правой части рабочего стола на вертикальной стойке. Для технического обслуживания и повседневной эксплуатации станка требуется только один оператор.
