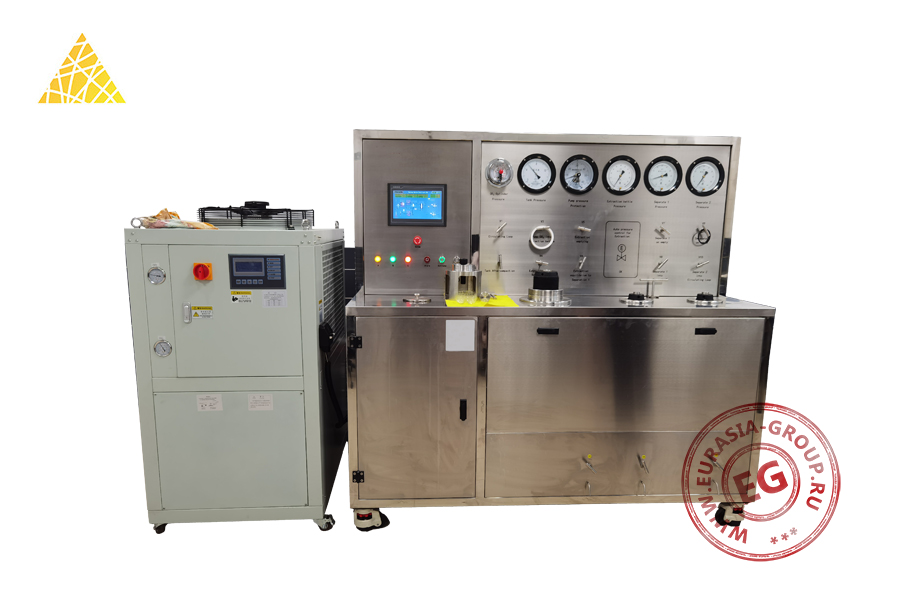

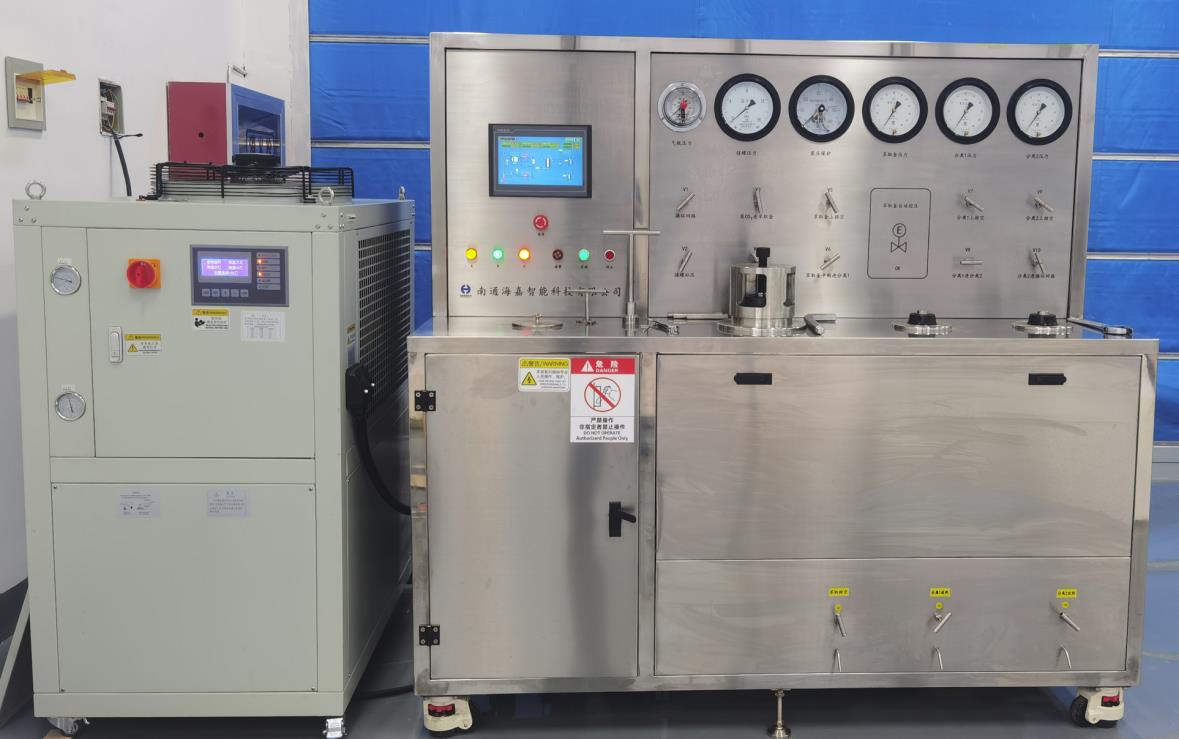

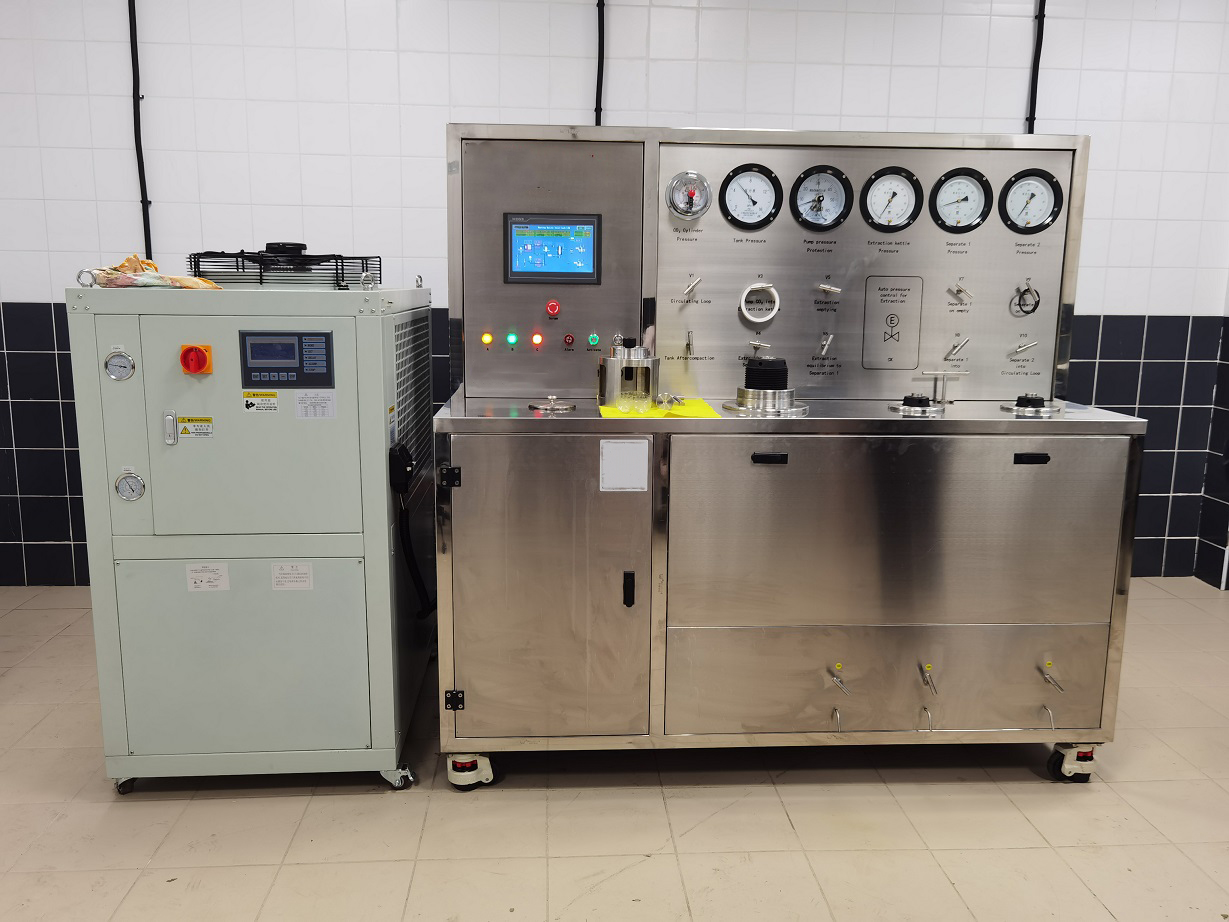

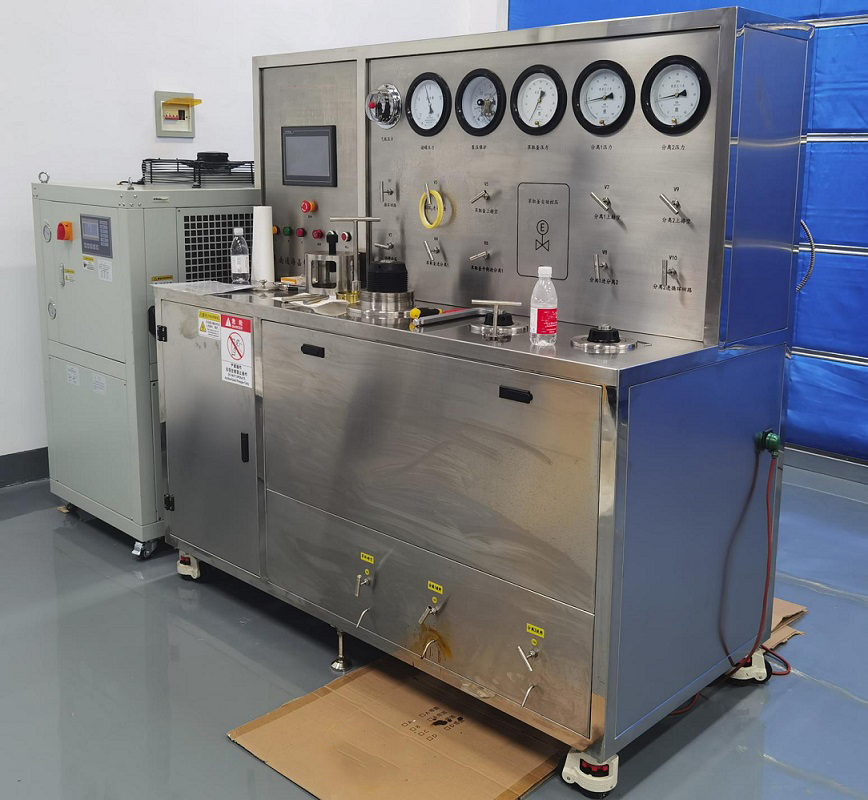

CO²-экстрактор DXSFE120-50-05L
| Модель | DXSFE120-50-05L | |
|
Экстракционный автоклав |
Рабочее давление (МПа) | 50 |
| Рабочая температура (°C) | 85 | |
| Объем (л) | 5 | |
| Материал | нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Резьбовое соединение | ||
| Водяная рубашка с теплоизоляцией | ||
| Датчики давления и температуры | ||
| Дренажные отверстия в верхней и нижней части | ||
|
Сепарационные автоклавы (1, 2) |
Рабочее давление (МПа) | 30 |
| Рабочая температур (°C) | 85 | |
| Объем (л) | 2 | |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | По 1 | |
| Тангенциальный подвод газа в верхней части | ||
| Порт для сбора продукта в нижней части | ||
| Водяная рубашка с теплоизоляцией | ||
| Фильтр | Рабочее давление (МПа) | 16 |
| Объем (л) | 0,5 | |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Разборная конструкция | ||
| Съемная корзина для фильтрующего материала | ||
| Очиститель | Рабочее давление (МПа) | 50 |
| Объем (л) | 0,5 | |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Разборная конструкция | ||
| Съемная корзина для фильтрующего материала | ||
| Резервуар для жидкого CO₂ | Рабочее давление (МПа) | 16 |
| Объем (л) | 5 | |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Охлаждающая водяная рубашка с теплоизоляцией | ||
| Манометр | ||
| Предохранительный клапан | ||
| Входные/выходные порты для CO₂ | ||
| Предохранительные клапаны | Давление срабатывания (МПа) | 20, 28, 46 |
| Количество (шт.) | 4 | |
|
Игольчатый клапан высокого давления |
Рабочее давление (МПа) | 50 |
| Материал | Нержавеющая сталь 304 | |
| Для точного регулирования потока в высоконапорных системах | ||
| Обратный клапан | Рабочее давление (МПа) | 50 |
| Материал | Нержавеющая сталь 304 | |
| Предотвращает обратный поток среды в трубопроводах | ||
|
Электроприводной регулятор давления |
Рабочее давление (МПа) | 50 |
| Точность поддержания давления (МПа) | ± 0,5 | |
| Материал | Нержавеющая сталь 304 | |
| Автоматическое поддержание заданного давления | ||
| Управление электронной системой | ||
| Трубопроводы CO₂ | Диаметр (мм) | 6 |
| Материал | Нержавеющая сталь 304 | |
| Количество (комплект) | 1 | |
| Все напорные трубопроводы для CO₂ в составе оборудования | ||
|
Соединительные фитинги |
Типы | Отводы, переходники, сгоны, тройники, крестовины, болты, гайки |
| Материал | Нержавеющая сталь 304 | |
| Количество (комплект) | 1 компл | |
| Полный набор для монтажа трубопроводной системы высокого давления | ||
| Бустерный насос CO₂ | Максимальная производительность (л/ч) | 50 |
| Выходное давление (МПа) | 50 | |
| Мощность двигателя (кВт) | 2,2 | |
| Плунжер | Керамический | |
| Материал насосной головки | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Частотное регулирование производительности | ||
| Система самовольного охлаждения | ||
| Охлаждаемая насосная головка | ||
| Включает комплект запасных частей для ремонта | ||
|
Циркуляционные насосы (вода) |
Мощность (Вт) | 200 (2 шт), 100 (1 шт) |
| Общее количество (шт.) | 3 | |
| Для циркуляции горячей воды в системе | ||
| Насос органического растворителя | Максимальная производительность (л/ч) | 4 |
| Выходное давление (МПа) | 16 | |
| Мощность двигателя (кВт) | 0,55 | |
| Количество (шт.) | 1 | |
| Частотное регулирование производительности | ||
| Чиллер | Мощность (л.с) | 5 |
| Диапазон поддержания температуры (°C) | +2...+7 | |
| Хладагент | R407C | |
| Способ охлаждения | Воздушный | |
| Количество (шт.) | 1 | |
| Для поддержания температуры жидкого CO₂ | ||
| Конденсатор | Рабочее давление (МПа) | 30 |
| Тип | Змеевиковый | |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Антиобледенитель | Рабочее давление (МПа) | 16 |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Для предотвращения обледенения в системе | ||
|
Водяная баня экстракционного автоклава |
Рабочее давление (МПа) | 50 |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Для поддержания рабочей температуры экстракционного автоклава | ||
|
Водяная баня сепарационного автоклава 1 |
Рабочее давление (МПа) | 30 |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Для поддержания рабочей температуры сепарационного автоклава | ||
|
Водяная баня сепарационного автоклава 2 |
Рабочее давление (МПа) | 30 |
| Материал | Нержавеющая сталь 304 | |
| Количество (шт.) | 1 | |
| Для поддержания рабочей температуры сепарационного автоклава | ||
| Подогрев баллона CO₂ | Автоматическое отключение при превышении температуры | |
| Автоматическое отключение при превышении давления | ||
| Количество (комплекта) | 1 | |
| Опциональное использование | ||
| PLC модуль | Производитель | Siemens |
| Количество (комплект) | 1 | |
| Для автоматического управления процессом | ||
| Панель оператора | Размер (дюймов) | 10 |
| Производитель | Kunlun Tongtai, КНР | |
| Количество (шт.) | 1 | |
| Сенсорный экран | ||
| Частотные преобразователи | Мощность (кВт) | 2,2 (1 шт), 1,5 (1 шт) |
| Производитель | Danfoss (бренд Hailip) | |
| Количество (шт.) | 2 | |
| Для регулирования скорости насосов | ||
| Датчики давления | Диапазон измерений (МПа) | 0-60 |
| Точность (МПа) | ± 0,1 | |
| Производитель | BD Sensors (Германия) | |
| Для контроля давления в системе | ||
| Датчики температуры | Диапазон измерений (°C) | 0-100 |
| Точность (°C) | ± 0,5 | |
| Класс точности | 0,5 | |
| Для контроля температуры в системе | ||
| Распределительный щит | Общая мощность оборудования (кВт) | 16 |
| Напряжение (В) / Частота (Гц) | 380 / 50 | |
| Фактическая нагрузка (%) | 25 | |
| Компоненты | Schneider Electric | |
| Количество (шт.) | 1 | |
| Трехфазная система (проводов) | 5 | |
| Рама оборудования | Материал | Нержавеющая сталь 304 |
| Комплектация | Монтажные платформы, кронштейны для трубопроводов | |
| Количество (комплектов) | 1 | |
| Для размещения всего оборудования | ||
| Система аварийного отключения | Двухконтурный контроль давления | |
| 3-уровневая защита насосов | ||
| Дифференциальная защита давления | ||
| Количество (комплект) | 1 | |
| Защита от перепадов давления | ||
| Защита фильтрующих элементов от деформации | ||
