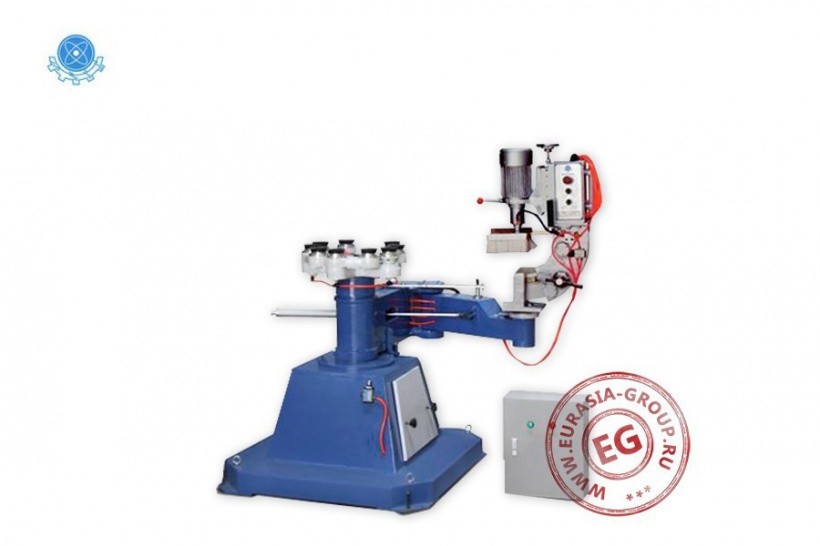

Станок для криволинейной обработки кромки стекла XRKZM1321

Станок для криволинейного фацета XRKZM1321 включен в линейку малогабаритного стационарного электропневматического оборудования ротационного типа цикличного действия, в задачу которого входит автоматизировать технологический цикл декоративного оформления торцевого среза листовых заготовок стекла и зеркал. Кроме того, фацет нужен не только для украшения, но и для безопасности пользователей.

Станок для обработки фигурной кромки и фацета стекла и зеркала XRKZM1321 может работать только при наличии внешнего источника воздушного давления, для чего на коробе основания предусмотрен соединительный редуктор (компрессор – опция). Напольная платформа может быть ввинчена в грунт для устойчивости. Кроме того, она имеет приспособления для захватов схемы строповки, когда изделие требуется загрузить на борт автомобиля.

Главным исполнительным органом является вертикально направленный высокоскоростной шпиндель с собственным двигателем, к держателю которого крепится сменный алмазный камень. Форма абразивного торца камня может быть U-образной или иной геометрии, что, соответственно, зависит от того, какой фацет надо в итоге получить. Шпиндель крепится на инструментальной стойке, его вертикальное положение можно несколько изменить с помощью винтового механизма и ручного маховика вращения. Горизонтальная подводка к заготовке делается вручную с помощью ручки, при этом сокращение расстояния выполняется при изгибе коленного соединения перекладины, удерживающей инструментальную стойку. Надежная фиксация заготовки обеспечивается всасывающими присосками карусельного стола во взаимодействии со стабильным вакуумным насосом. Меры безопасности персонала обеспечиваются надежным заземлением, кнопкой аварийной блокировки питания, а также наличием автоматов защиты для каждого из двигателей, которые срабатывают при их перегрузках или перегрузках в сети.

Комплект ЗИП, сборник технологических инструкций и сертификат завода предоставляются.

Станок для криволинейной обработки кромки стекла XRKZM1321 управляется с помощью кнопочного пульта подачи команд. В панели управления имеются предохранители и 24-вольтовый трансформатор, токи которого запускают шпиндель и привод мотора для поворотного стола. Скорость и направление вращения стола настраиваются, количество подачи охлаждающей воды регулируется.
