Станок для анализа поперечного сечения KS-A651

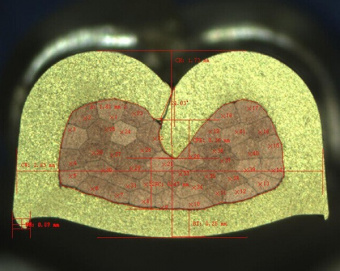

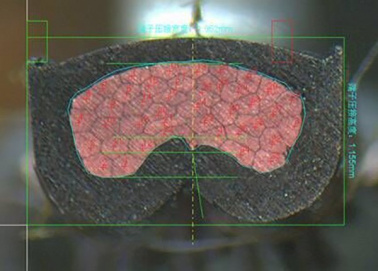

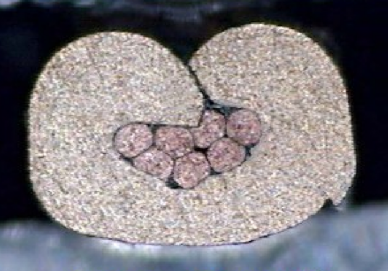

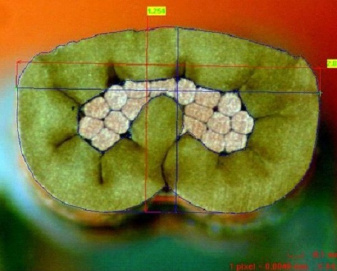

Для качества обжимных соединений решающее значение имеют воздухонепроницаемость или степень заполнения отдельных проводов и их деформация. Например, полости (пустоты) не должны превышать 10%, чтобы предотвратить проникновение воздействий окружающей среды. Станок для анализа поперечного сечения KS-A651 – это компактное переносное профессиональное измерительное оборудование, которое фактически является мини-лабораторией, предназначенной для быстрого (3-5 минут) и точного контроля качества электрических соединений, полученных путем, например, обжима, сварки или пайки. После такого анализа могут быть сделаны оценки и любые корректирующие меры, касающиеся качества обжима. Эти оценки включают, помимо прочего, все свойства тестируемого объекта и соответствующие измеренные значения, то есть высоту обжима, ширину обжима, угол опоры, расстояния до кромки, образование заусенцев, уплотнение проводника, коэффициент обжима и др. Кроме того, определяются сила отрыва и объемное сопротивление, тоже оцениваются и документируются соответствующим образом.

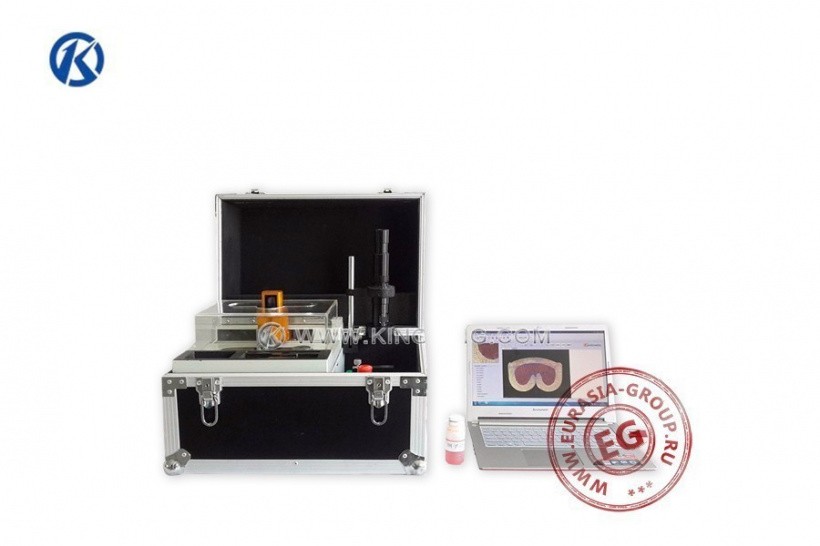

Портативный анализатор поперечного сечения проводов KS-A651 смонтирован в виде переносного чемодана с хорошо защищенным прочным корпусом, который подключается к электрической сети, но имеет и собственную аккумуляторную батарею, что удобно для работы на внешнем объекте. Инструменты, смонтированные внутри, позволяют быстро и аккуратно выполнять такие процедуры, как надрез, зачистку, оптическое изучение поперечного сечения, анализ тестирования, запись информации и так далее.

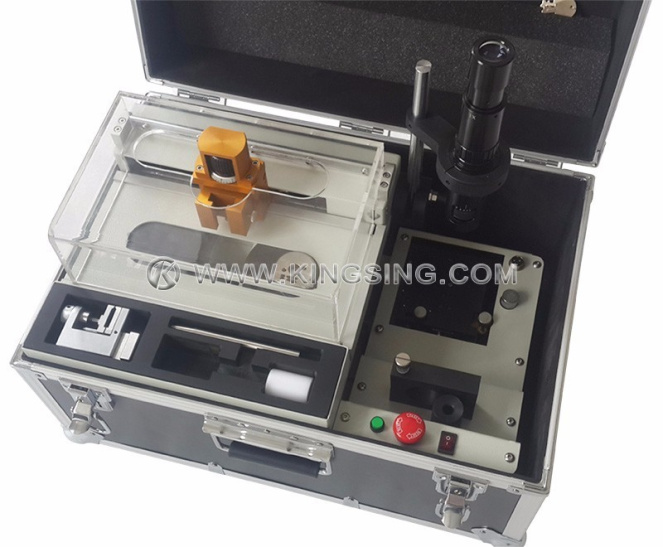

После зажима образца, держатель, который входит в комплект, устанавливается на направляющей, и образец протягивается автоматически через высокоскоростной режущий круг (в конце возвращается к исходной точке) и вручную через шлифовальный круг. Потом держатель снимается с рейки и помещается под микроскоп. С помощью полировочной ручки, электролитическая жидкость без вредных веществ наносится на поверхность среза образца, который закреплен в держателе образца. Блоки резки и шлифования для безопасности закрыты футляром с прозрачной крышкой. Процесс «очистки» можно наблюдать на мониторе, при этом очень хорошо видны даже отдельные провода, после чего могут быть запущены этапы анализа и измерений. Японская оптика с зум-объективом и с высококачественной видеокамерой, цветной USB-камерой и светодиодным регулируемым по яркости световым кольцом. При наблюдении за объектами в сверхвысоком разрешении она может генерировать вертикальные трехмерные пространственные изображения с четким стереоскопическим восприятием, четким и широким изображением. Для облегчения точного позиционирования образцов с фокусировкой удобны регуляторы осей X, Y и Z. Образцы AWG30 или меньшего размера видны очень четко.

Мини-лаборатория для микрографии анализа поперечного сечения KS-A651 подключается к обычному компьютеру с соответствующим программным обеспечением (ноутбук или ПК не входят в стандартную поставку и должны быть запрошены отдельно).
