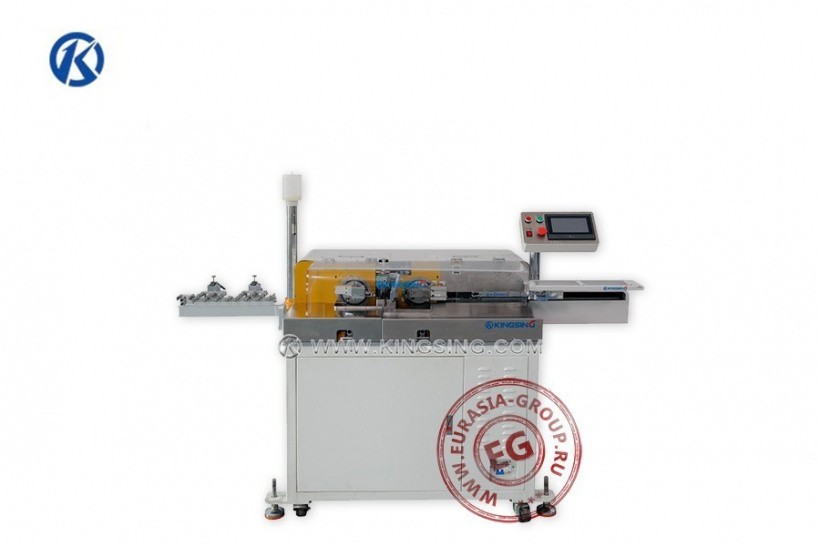

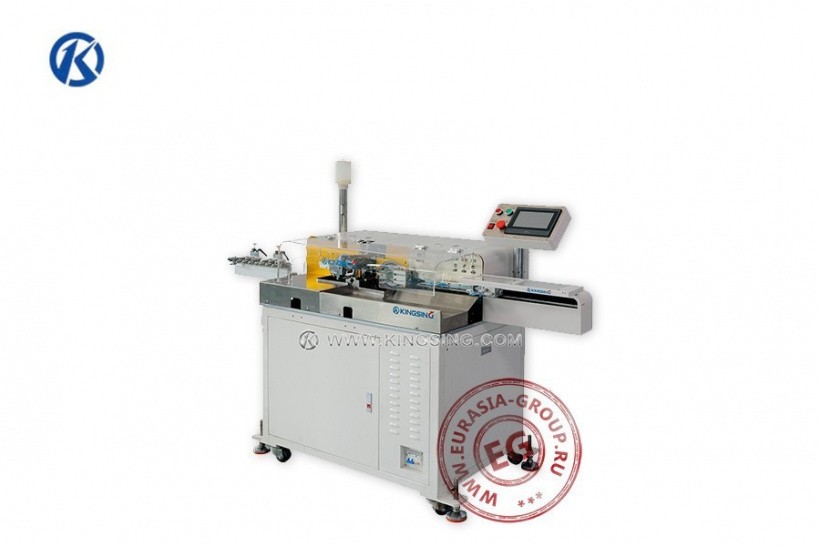

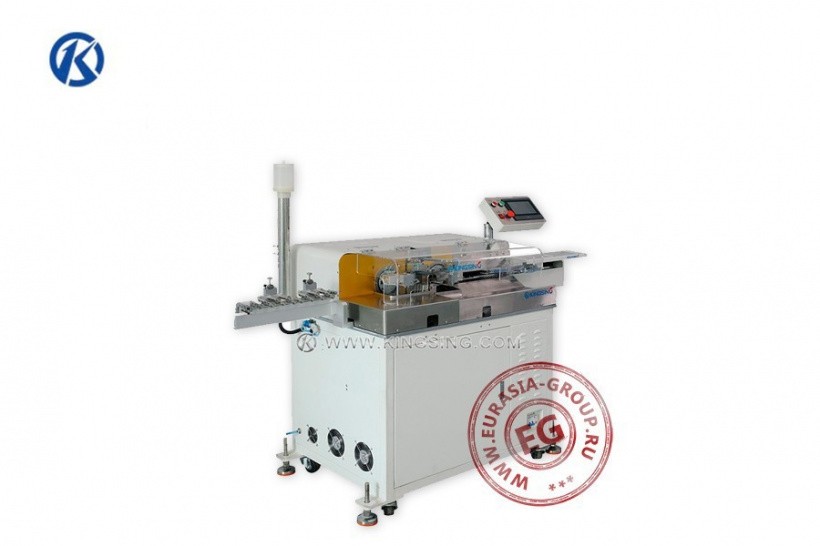

Станок для резки, зачистки и лужения проводов KS-W1150 – это полностью автоматическое программируемое электропневматическое оборудование непрерывного действия, предназначенное для эффективной подготовки небольших по длине проводов к использованию в соединениях с разъемами или клеммами.
Машина для резки, зачистки и лужения проводов KS-W1150 отвечает строгим отраслевым стандартам. Корпус изготовлен в виде короба на колесах со стабилизирующими домкратами. Операционная зона полностью просматривается, но накрыта сверху прозрачным кожухом. В состав сборки входят японские детали и, в частности, серводвигатели Mitsubishi и пневматические цилиндры SMC. Концы проводов захватываются мини-тисками на горизонтально подвижном механизме, после чего втягиваются в зону обработки. Режущий блок представляет собой конструкцию, комбинированную из трех острых зубчатых лезвий, захвата и подвижной рамки, что позволяет ему не только зафиксировать и отделить заданную длину от общей, но при этом еще и зачистить концы от изоляционного покрытия. Каждая головка закреплена на проворачивающемся устройстве, и оснащается собственными тисками. Под каждой головкой установлено по две ванночки: одна с припоем, вторая - с оловом. Головки действуют одновременно: правая поочередно опускает в припой и олово отрезанные части проводов, а левая - подаваемые провода. Рука поперечного манипулятора с еще одними мини-тисками удаляет готовые провода в сборочный лоток. Точность позиционирования и подсчет готовых образцов в партии возложен на оптические датчики.
Оборудование для резки, зачистки и лужения проводов KS-W1150 оснащается программируемым логическим контроллером и операционным модулем с цветным сенсорным экраном. В окна интерфейса с понятной графикой вводится совсем небольшое количество настроек (длина отрезания, длина зачистки, глубина опускания в раствор флюса, глубина лужения, количество единиц в партии, и др.)
| Модель |
KS-W1150 |
| Сечение провода | AWG24 - AWG18, AWG24 - AWG32 |
| Длина скручивания (мм) | 3 - 14 |
| Длина лужения (мм) | 0.5 - 7 |
| Длина резки (мм) | 10 - 600 |
| Точность резки | 0,2 ± 0,002 x L |
| Производительность (мм) | 7000 - 13000 |
| Давление воздуха (мПа) | 0,5 - 0,7 |
| Напряжение (В) / Частота (Гц) | 220/50 - 60 |
| Габаритные размеры (мм) | 1210 x 770 x 1370 |
| Вес (кг) | 400 |
