Машина для наматывания и связывания провода KS-С12 является программируемым автоматическим электропневматическим станком непрерывного действия, предназначенным для средних и крупных промышленных предприятий, связанных с массовым производством кабельной продукции. Изделие выполняет задачу свертывания отрезков кабеля в 8-образную форму и фиксации такой скрутки по центру.

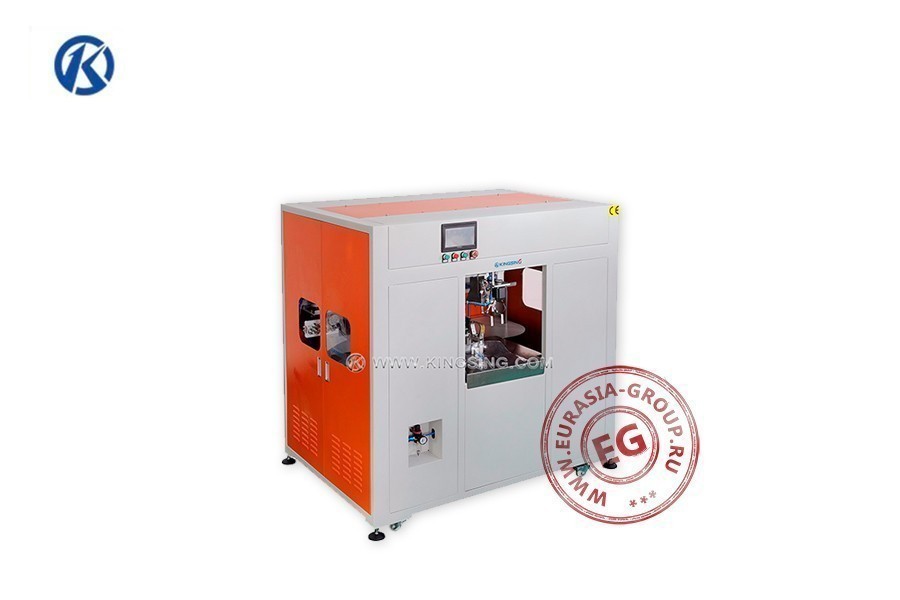

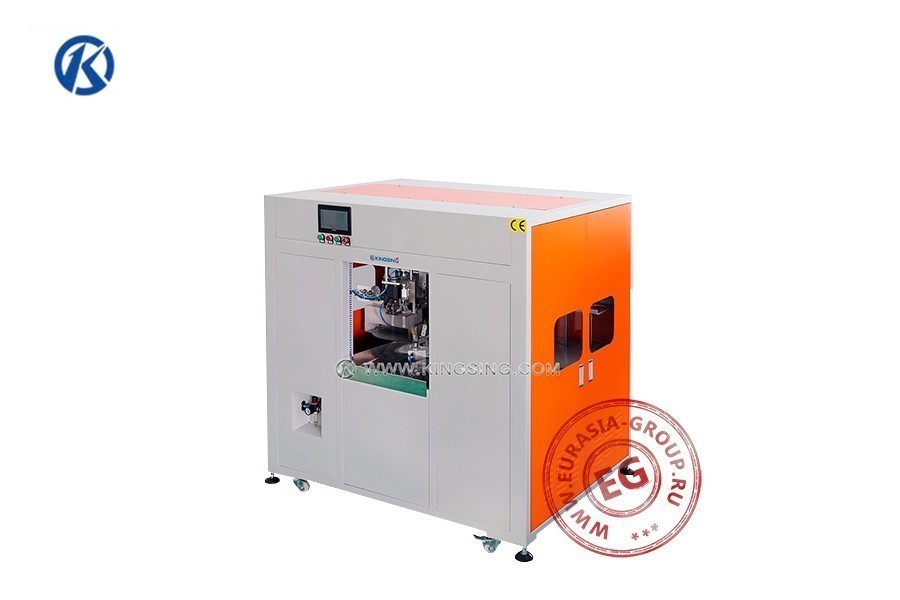

Станок для намотки и фиксации провода KS-С12 конструктивно выполнен в виде короба, в срединной части которого смонтирована полузакрытая операционная зона. Провод поступает в короб непрерывно сбоку пошаговой подачей, при этом он вначале выравнивается. Это делается горизонтальной линейкой со стальными роликами, расставленными в шахматном порядке. Задачу втягивания выполняет горизонтально подвижный манипулятор с захватом. Отрезание заданной длины провода возложено на лезвие, тоже горизонтального действия. Вальцовая пара дополнительно выравнивает провод перед непосредственным вводом в зону свертывания.

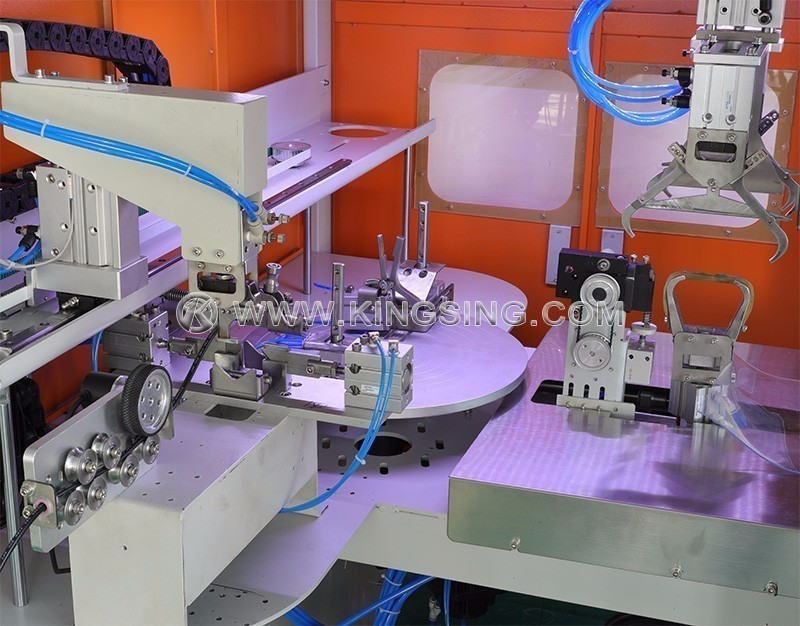

Здесь манипулятор вводит конец провода в зажим, после чего барабан с вертикальной осью вращения проворачивается, накручивая провод вокруг двух ограничителей, пока не будет выполнена полная обмотка. Второй манипулятор переносит скрутку в зону фиксации, и когда он вкладывает провод в захват, над захватом накладывается отрезок проволоки для связывания. Провод прогибает проволоку в захват таким образом, что она имеет U-образную форму, а ее концы высунуты над захватом. Модуль скручивания своими мини-тисками сжимает проволоку над проводом, после чего проворачивается, фиксируя моток по центру. Готовая скрутка выбрасывается наружу. Практически все исполнительные органы усилены пневматическим действием, но изделие может работать только при наличии внешнего источника воздушного давления (компрессор поставляется, как опция).
Оборудование для сворачивания и обвязывания провода KS-С12 выполняет все операции цикла в полностью автоматическом режиме, что возможно благодаря цифровой системе управления, в состав которой входят, прежде всего, программируемый логический контроллер и операционный модуль с цветным сенсорным монитором.
