Машина для обмотки, перевязки и стяжки кабеля

Автоматический станок для сматывания кабеля предназначен для сматывания кабеля и фиксирования его в таком положении. Операция необходима для придания проводам товарного вида, а также компактности для помещения в стандартную укупорку. Станок позволяет значительно экономить время сматывания кабеля, а, следовательно, и время общей упаковки товара, к которому придается кабель.

Машина для обмотки, перевязки и стяжки кабеля представляет собой сварную раму в виде напольной тумбы, оснащенной внутри и снаружи специализированным электромеханическим оборудованием.
Непосредственно опорная рама может перемещаться по производственным помещениям с помощью регулируемых поворотных колёс, а также фиксироваться к полу стопорными ножками при выполнении динамической работы. Панели-переборки тумбы легко демонтируются и дают возможность беспрепятственного обслуживания или ремонта.
Верхняя поверхность тумбы выполняет функцию рабочего стола, на котором имеется:

• направляющая для подачи кабеля;
• вращающийся элемент для сматывания кабеля;

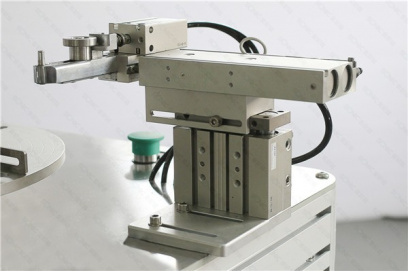

• устройство захвата кабеля в виде вертикальной «лапы», которая перемещается по горизонтальной направляющей;

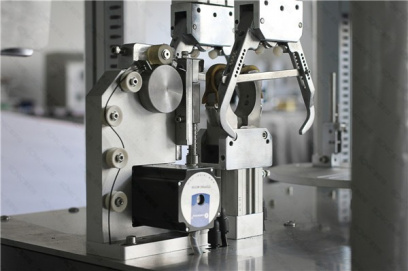

• автомат фиксации кабеля.

Таким образом, провод подается по направляющей на устройство сматывания, где путем вращения провод свертывают в моток. Сразу же осуществляется захват провода «лапой» и перенос к устройству фиксации, где моток обкручивается небольшим фрагментом проволоки, приобретая товарный вид. Операция занимает несколько секунд.

Оборудование для сматывания кабеля оснащается системой автоматического управления на базе программируемого логического контроллера. Сенсорный экран САУ расположен на правой вертикальной стойке и позволяет удобно вводить исходные параметры и контролировать их соблюдение.
Характеристики станка позволяют задействовать только одного работника при его эксплуатации.
