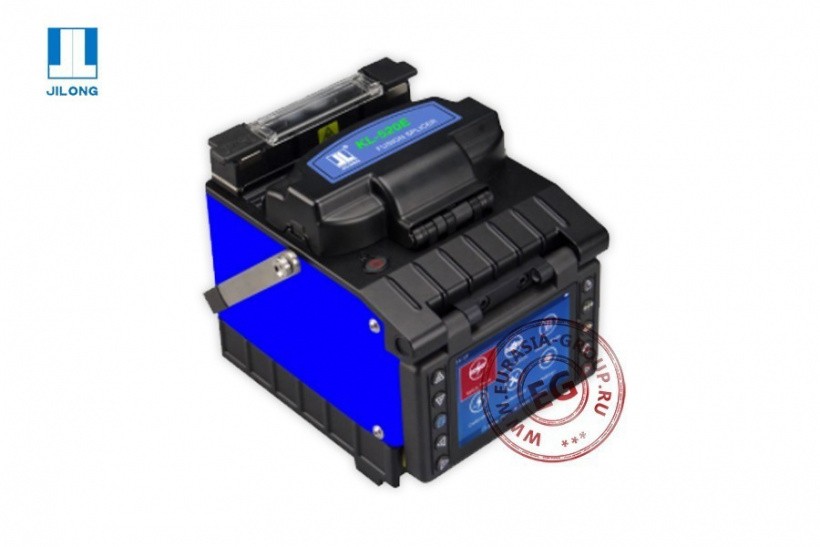

Станок для сварки оптоволокна KL-520E – это специализированный электромеханический инструмент, предназначенный для монтажных или ремонтных работ, необходимость в которых возникает при эксплуатации оптоволоконных соединений сетей. Изделие может сваривать как по одному волокну за раз, так и по полной волокнистой ленте из ленточного кабеля за один раз.

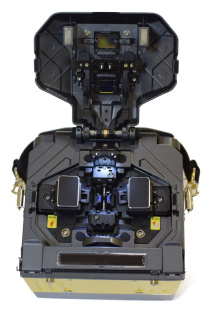

Аппарат для сварки оптоволокна KL-520E выполнен в виде компактного переносного модуля. Изделие действует по технологии сварки двух волокон вместе с помощью электрической дуги, которое является наиболее широко используемым методом сращивания, поскольку он обеспечивает наименьшую потерю проводимости и наименьшую отражательную способность, а также обеспечивает самый сильный и надежный стык между двумя волокнами. После предварительной подготовки торцевых частей, концы волокон помещаются на подвижные фиксаторы, которые используются для выравнивания волокон и автоматической установки концевого зазора. Во время автоматизированного процесса волокна будут выравниваться, используя систему выравнивания профилей (PAS). Одновременный просмотр X или Y. Два волокна освещены с двух сторон, на 90 градусов друг от друга. Из изображений в видеокамере программное обеспечение распознает ядро волокон и автоматически выравнивает их с помощью подвижных ступеней. Для защиты от влаги или других опасных факторов окружающей среды предусмотрено нагревающее устройство для термоусадки защитной гильзы поверх готового соединения.
Оборудование для сварки оптоволокна KL-520E является программируемым автоматическим инструментом, куда заранее вводятся параметры сварки или из меню выбираются заводские рекомендуемые параметры, которые далее будут управлять процессом сварки. Программное обеспечение также оценивает потерю сращивания после завершения операции. 3,5-дюймовый цветной LCD, обновление программного обеспечения через USB-порт.| Количество волокон | 1 |
| Тип свариваемых волокон | SM (ITU-T G.652), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-TG.655) |
| Диаметр свариваемых волокон, мкм | 80 ~ 150 |
| Диаметр покрытия волокон, мкм | 100 ~ 1000 |
| Длина зачищаемых волокон, мм | 8 ~ 16 мм – для внешнего покрытия не более 250 мкм; |
| Метод выравнивания волокон | По сердцевине |
| Технология выравнивания | PAS: Profile Alignment System |
| Допустимый угол скола, ° | < 2 |
| Потери на сварном соединении, дБ | 0,02 (SM) 0,01 (ММ) 0,04 (DS), 0,04 (NZDS) |
| Среднее время сварки, с | 9 |
| Отражение от сварного соединения, дБ | > 60 |
| Ресурс электродов | 2500 |
| Дисплей | Цветной TFT 3.5" |
| Увеличение места сварки | 120х - просмотр по одной оси X или Y, 60х - при просмотре одновременно по осям X и Y |
| Ёмкость памяти | До 4000 последних результатов сварок (20 параметров) |
| Программы сварки | 53+40 |
| Программы термоусадки | 9+24 |
| Время термоусадки, с | 30 |
| Термоусадочные трубки | 40 или 60 мм |
| Тест на растяжение | Есть, 2N (~ 200 гр.) |
| Интерфейсы ПК | USB |
| Емкость аккумулятора | до 300 сварок с термоусадкой |
| Питание | От сети переменного (100-240В) или постоянного (13,5В) тока, а также от съемной аккумуляторной батареи 5200 мАч. |
| Температура эксплуатации, °С | -10 ~ +50 |
| Температура хранения, °С | -20 ~ +60 |
| Относительная влажность, % | 0 ~ 95 |
| Предельная скорость ветра, м/сек | не более 15 |
| Размеры, мм | 122 x 148 x 130 |
| Масса, кг | 1.47 без батареи, 1.73 с батареей |
