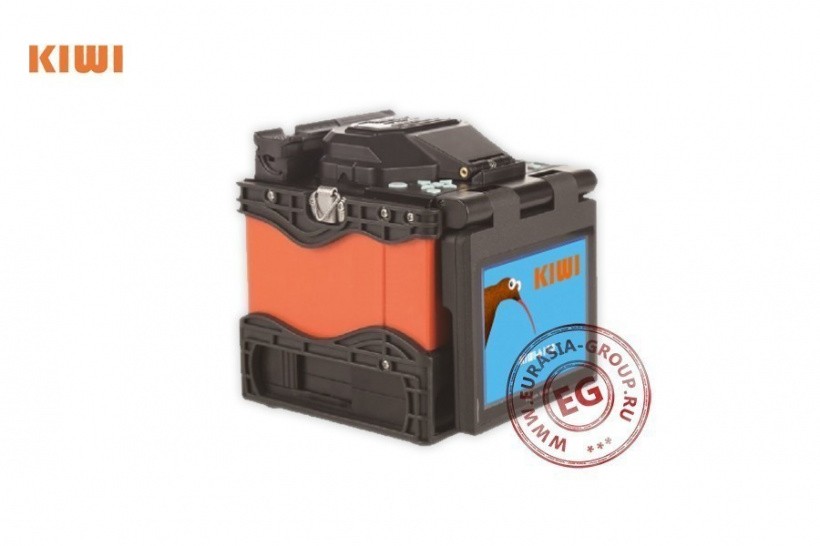

Сварка оптоволоконного кабеля требует современной точной техники, поскольку играет важную роль в передаче сетевого сигнала. Станок для сварки оптоволокна KIWI-6170 – это носимый программируемый сварочный аппарат специального назначения, который широко используется при формировании линий высокоскоростных коммуникаций или их качественного ремонта.

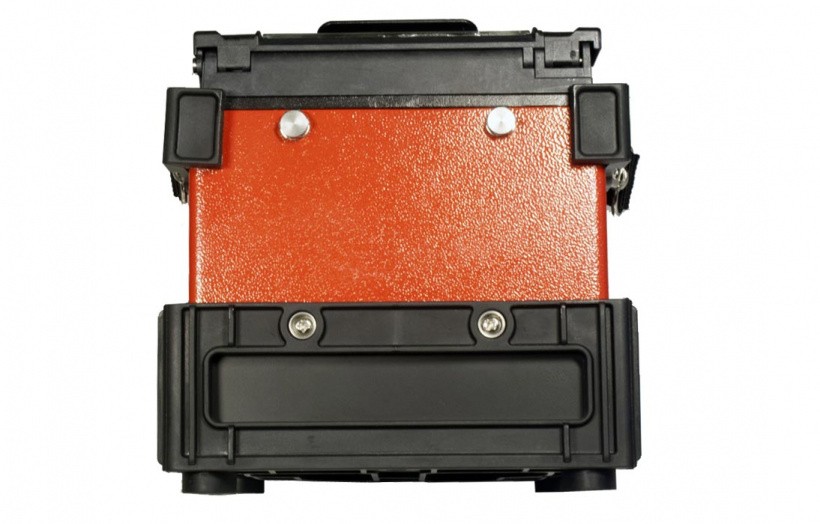

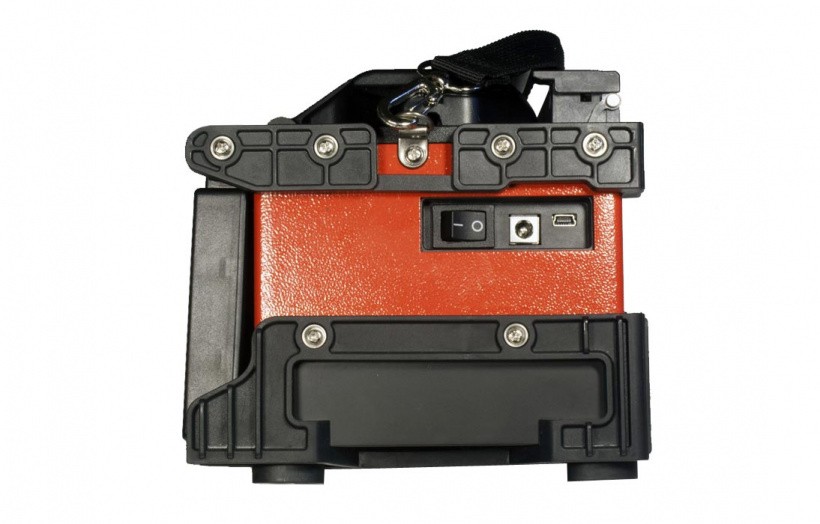

Аппарат для сварки оптоволокна KIWI-6170 разработан, как небольшой носимый модуль. Он использует технологию электрической дуги для плавления двух оптических волокон, соединяя их торцами, чтобы сформировать одно длинное волокно.
Полученное соединение обеспечивает оптическим световым сигналам высокоскоростное прохождение от одного волокна к другому с очень небольшими потерями.

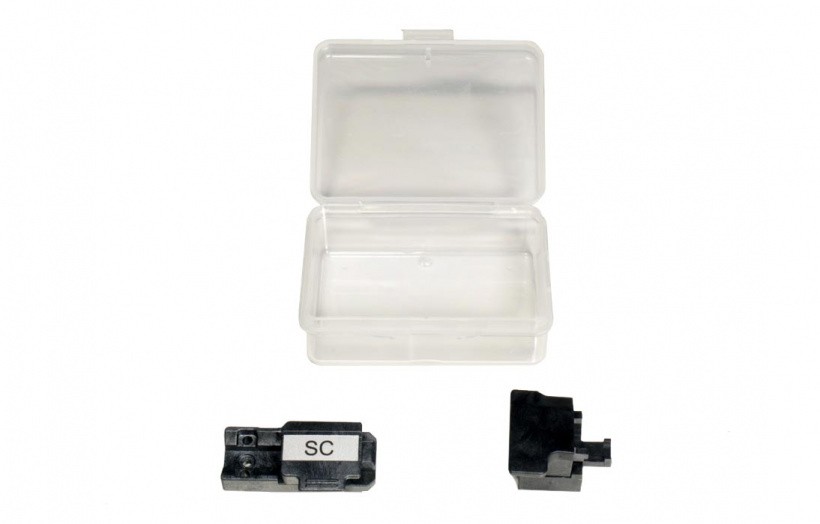

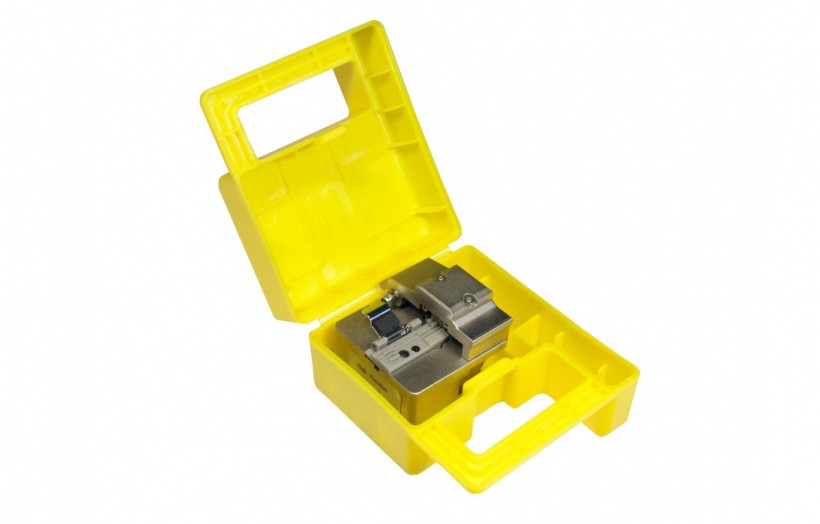

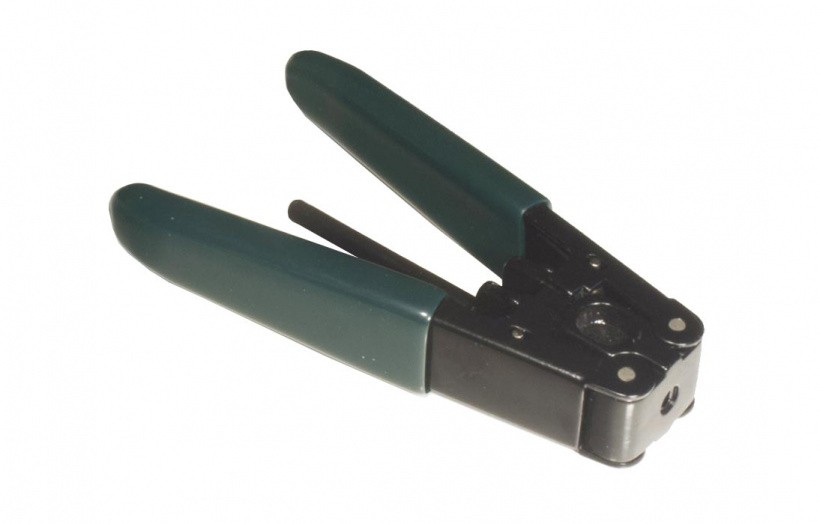

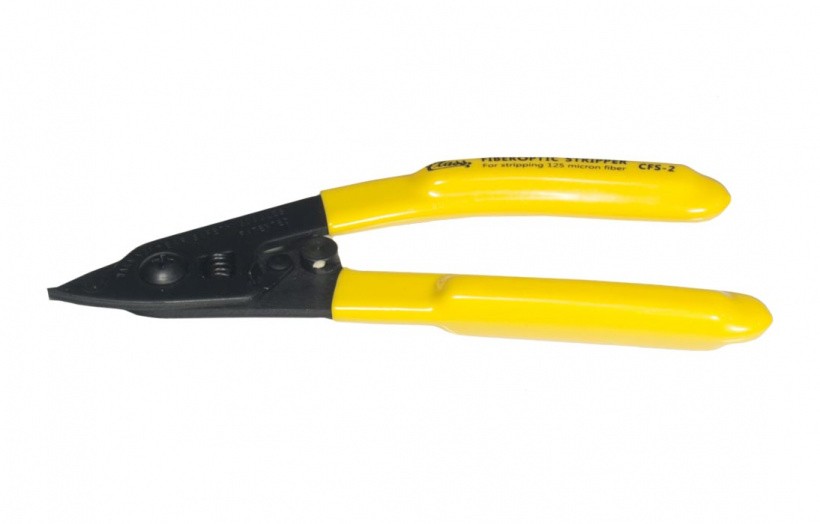

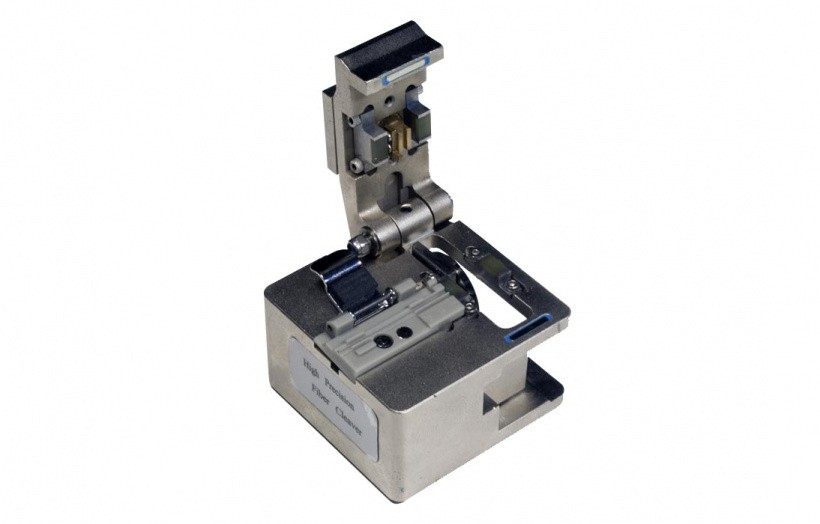

Прежде чем оптические волокна могут быть сращены плавлением, их необходимо аккуратно отделить от их наружных оболочек и полимерного покрытия, тщательно очистить, а затем точно расщепить, чтобы сформировать гладкие перпендикулярные торцы. Как только все это будет выполнено, каждое волокно помещается в держатель в корпусе устройства.
С этого момента волоконно-оптический сварочный аппарат KIWI-6170 выполняет остальную часть процесса, который включает в себя три этапа:
Выравнивание. Используя точные микродвигатели, изделие выполняет мелкие регулировки положения волокон до тех пор, пока они не будут правильно позиционированы, чтобы готовое соединение было максимально бесшовным и без затухания. Во время этой части процесса оператор может просматривать выравнивание волокна на экране благодаря оптическому увеличению.
Выгорание примесей. Малейшие остатки пыли или других примесей могут нанести ущерб способности качественно передавать оптические сигналы. Несмотря на то, что волокна очищаются вручную перед укладкой, предусмотрена дополнительная очистка: перед расплавлением создается небольшая искра между концами волокон, чтобы сжечь оставшуюся пыль или влагу.
Плавление. Испускается более сильная вторая искра, которая расплавляет торцы оптического волокна, не заставляя оболочку волокон и сердцевину из расплавленного стекла работать вместе (разделение оболочки и сердечника является жизненно важным для хорошего сращивания, так как минимизирует оптические потери). Затем наконечники из расплавленного волокна соединяют вместе, образуя окончательный сплав, после чего выполняются оценочные тесты потерь.
| Сварка | |
| Время сварки | 10 сек |
| Длина зачистки волокна | 8 ~ 16 мм –для внешнего покрытия 250 ~ 1000 мкм |
| Отражение от сварного соединения | > 60 дБ |
| Оценка потерь на сварном соединении | Да (погрешность 0,02 дБ) |
| Программы сварки | 50 режимов |
| Сохранение результатов сварки | 6000 результатов и параметров сварки |
| Средние потери на сварном соединении |
0.02 дБ (SM) 0.01 дБ (MM) 0.04 дБ (DS) 0.04 дБ (NZDS) |
| Типы свариваемых волокон |
Одномодовые (SM, G.652) Многомодовые (MM) Со смещенной областью дисперсии (DS, ITU-T G.653) Со смещенной ненулевой дисперсией (NZDS, ITU-T G.655) |
| Диаметр свариваемого волокна | 80 ~ 150 мкм |
| Диаметр покрытия свариваемого волокна | 100 ~ 1000 мкм |
| Ресурс электродов | 2500 сварок |
| Термоусадочная печка | |
| Время термоусадки | 30 сек |
| Тип | Встроенный |
| Программируемая | Да |
| Дополнительные возможности | |
| Интерфейсы | USB, VGA |
| Экран | |
| Диагональ | 5.0″ |
| Поворот дисплея | Да, 180 градусов |
| Просмотр места сварки | По осям X и Y |
| Увеличение |
400х – при просмотре по одной оси X или Y 300х – при просмотре одновременно по осям X и Y Функция отображения сердцевины |
| Рабочие условия | |
| Влажность | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 5000 м |
| Допустимая скорость ветра | 15 м/с |
| Рабочая температура | -10 ~ +50 °C |
| Питание от сети переменного тока | |
| Напряжение на входе | 100 ~ 240 В |
| Напряжение на выходе | 12 В |
| Батарея | |
| Ресурс батареи | Более 180 полных циклов сварки и термоусадки |
| Емкость батареи | 6 Ач |
| Габариты | |
| Размеры (В х Ш х Г), вес | 130 мм х 135 мм х 130 мм, 2,58 кг (с батареей) |
