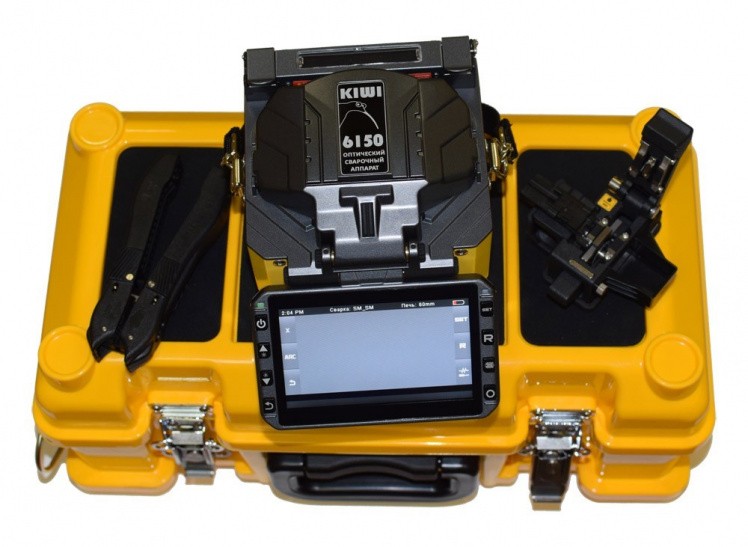

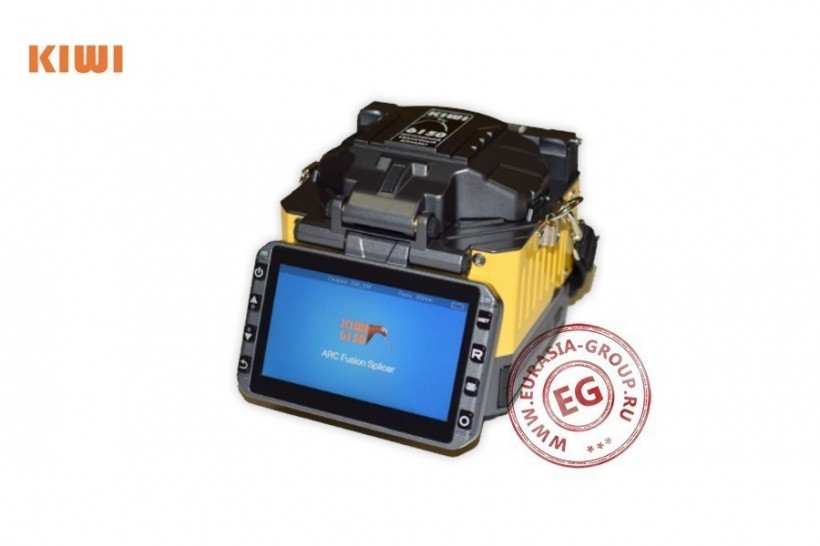

Станок для сварки оптоволокна KIWI-6150 является компактной переносной автоматической электромеханической машиной цикличного действия, предназначенной для компаний, специализирующихся на прокладке и облуживании Интернет линий и линий телефонной связи.

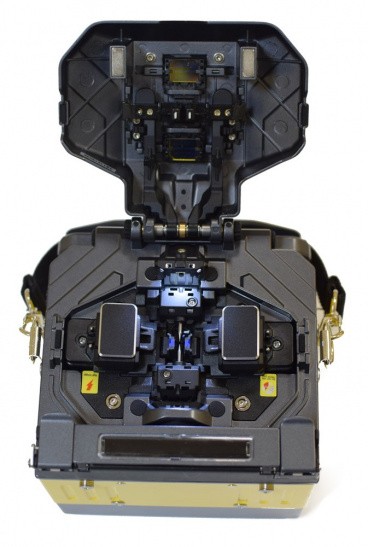

Аппарат для сварки оптоволокна KIWI-6150 действует по принципу использования высокотемпературного тепла, создаваемого электрической дугой, вследствие чего выполняется прочное соединение двух концов оптоволокна вместе. Изделие точно механически выравнивает два конца волокна, затем применяет искру поперек наконечников волокон, чтобы сплавить их вместе. В основном устройство состоит из двух держателей, в которые устанавливаются волокна, и двух электродов. Микроскоп для проверки волокна помогает в размещении подготовленных концов волокон в устройство для сварки. Там волокна выравнивают, а затем сваривают вместе. Операция всегда начинается с подготовки каждого конца волокна для слияния. Сращивание должно проводиться в очень чистом месте, чтобы предотвратить попадание пыли или грязи, которые влияют на этот процесс. Температура места, в котором может происходить цикл, должна варьироваться в пределах 15…28° С, хотя температурные пределы аппарата и более широкие. При запуске сварки выбирается подходящую программу. На экране отображаются волокна, при этом концы проверяются на предмет надлежащих расщеплений, и плохие отклоняются. При автоматической сварке волокна перемещаются в нужное положение. Цикл предварительной обработки удаляет грязь на концах волокна и предварительно разогревает волокна для сращивания. Волокна выравниваются с использованием метода выравнивания сердечника. Далее они свариваются автоматическим циклом дуги, который нагревает их в электрической дуге и подает волокна вместе с контролируемой скоростью. Когда сварка завершается, машина проверяет сращивание и оценивает оптические потери сращивания. Он указывает оператору, следует ли переделать сварку. Оператор удаляет волокна из направляющих и крепит постоянный предохранитель для сращивания с помощью термоусадочной или зажимной оболочки.

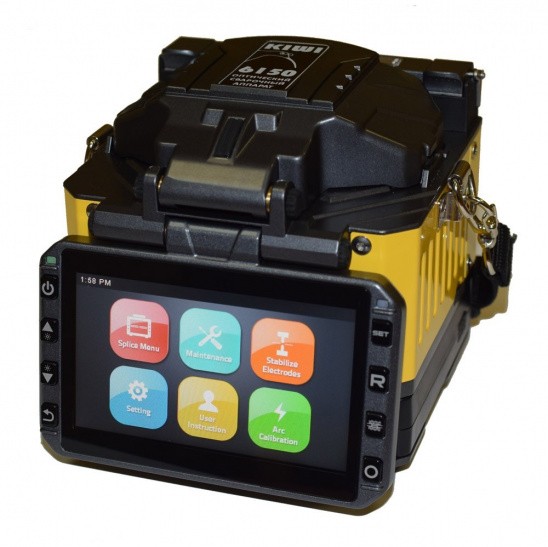

Оборудование для сварки оптоволокна KIWI-6150 оснащается автоматической системой управления с цветным сенсорным экраном.
| Типы свариваемых волокон | SM, ММ, DS (ITU-T G.653), NZDS (ITU-TG.655), G.657A, G.657B |
| Средние потери на сварном соединение | 0,03 дБ (SM), 0,01 дБ (MM), 0,05 дБ (DS/NZDS), 0,03 дБ (G.657) |
| Возвратные потери | > 60дБ |
| Способ сварки | DCA (Digitalized Cladding Alignment) |
| Диаметр свариваемых волокон | От 80 мкм до 150 мкм |
| Диаметр покрытия волокна или кабеля | От 100 мкм до 3000 мкм |
| Сохранение результатов сварки | до 2000 результатов |
| Время сварки | 7 сек (SM FAST mode) |
| Программы сварки |
53 предустановленных 40 настраиваемых |
| Дисплей | цветной сенсорный LCD дисплей с диагональю 4.3 дюймов |
| Увеличение экрана | 300х при раздельном просмотре по осям X и Y 150х при совместном просмотре по осям X и Y |
| Видеосистема | 2 CCD камеры |
| Источник питания |
литиевая аккумуляторная батарея (В комплекте 2 шт. 3000 mAh), DC 9~14В, 100~240В АС адаптер |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | 130 сварок/ термоусадок от одной заряженной батареи |
| Время термоусадки КДЗС (40/60 мм) | 8/18с (волокно в буфере 0.9 мм) |
| Параметры КДЗС | 60 мм/40 мм |
| Ресурс электродов | до 5000 |
| Условия эксплуатации | от минус 15 до +60°C, при отн. влажности до 95% без конденсата |
| Условия хранения | от минус 40 до +80°С, при отн. влажности до 95% |
| Функция ветрозащиты | Допустимая скорость ветра 15м/с |
| Габариты | 124х123х130 мм. |
| Вес (без батареей) | 1.35 кг. |
