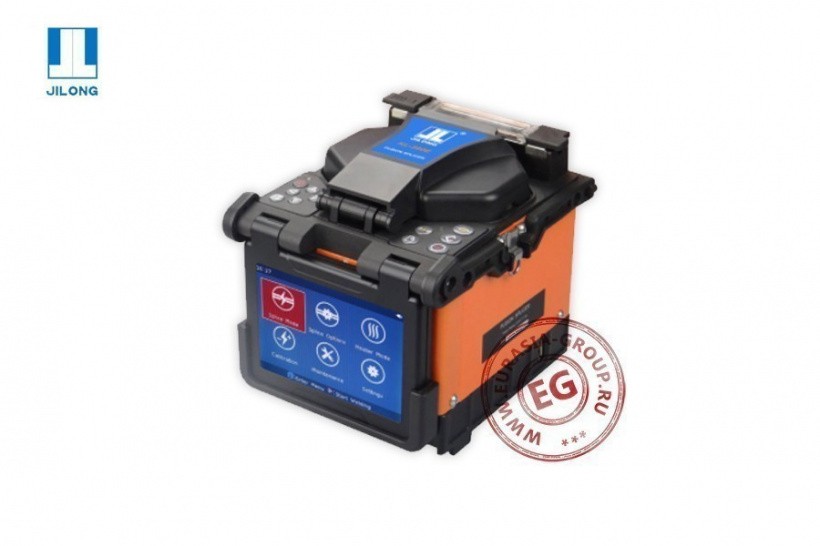

Станок для сварки оптоволокна Jilong KL 360E классифицируется, как переносной программируемый электромеханический монтажный/ремонтный мини-аппарат для прочного соединения Интернет линий или линий связи.
Аппарат для сварки оптоволокна Jilong KL 360E носится оператором в специализированном чемодане-контейнере вместе с сопутствующим вспомогательным инструментом для зачистки и др.
При сращивании сваркой два конца волокна стыкуется после нагрева электрической дугой, и этот метод является наиболее применяемым, так как не только самый прочный, но и обеспечивает в дальнейшем наименьшие потери в коммуникации. Предварительно концы волокон готовят, расщепляют и помещают в выравнивающие приспособления на сварочном аппарате. При нажатии кнопки концы волокон нагреваются электродами, объединяются и сливаются.
Процесс выполняется в несколько шагов. Так, вначале надевается защитная гильза. Затем волокно оголяется, после чего оно очищается 99% раствором изопропилового спирта. Далее волокно нужно расщепить с помощью высокоточного кливера, который прилагается. Расщепление волокон является очень важным шагом, так как качество сварки будет напрямую зависеть от качества расщепления. После этого концы помещаются в держатели сварочного аппарата, запускают сварку. Для защиты места сварки поверх надевается втулка.
Важной частью технологии является выравнивание сердечника волокна. При этом используется несколько проверочных камер для контроля двух расщепленных волокон перед слиянием, а также двухстороннее освещение, чтобы камеры могли вести наблюдение на 90 град. От сигнала нескольких видеокамер машина распознает ядро волокон и автоматически выравнивает концы с помощью подвижных ступеней.
Оборудование для сварки оптоволокна Jilong KL 360E настраивается с помощью бортового компьютера и цветного сенсорного экрана. При этом, оператор может вводить либо собственные исходники, либо воспользоваться уже имеющимися в памяти программами. Техническая документация и сертификат международного образца предоставляются.
| Типы свариваемых волокон | SM .MM .DS .NZDS |
| Диаметр волокон |
Диаметр свариваемого волокна:80 -150µm; Диаметр покрытия свариваемого волокна:
100 -1000µm |
| Модель аппарата | Сварка для одномодовых волокон |
| Диаметр защищаемого волокна | От 8 до 16 мм для внешнего покрытия (не более 250 мкм) |
| Реальные средние потери на сварном соединении | 0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS) |
| Среднее время сварки | 9 сек.для стандартного SM волокна |
| Коэффициент отражения от сварного соединения, ДБ | Не более 60dB |
| Режим сварки | Авто, калибровка, обычный, специальный |
| Способ сведения волокон | Точный, по сердцевине, по оболочке, ручный |
| Программа сварки | 40 программ сварки, настраиваемых пользователем; установленных заводских режимов сварки – 53 |
| Программа термоусадки | 24 программ, настраиваемых пользователем; установленных заводских режимов- 9. |
| Среднее время термоусаживания | 30 сек. |
| Типы применяемых термоусадочных трубок | Стандартные, длинной 60 мм или 40 мм |
| Сохранение результатов сварки | 4000 последних результатов и в каждом результате 20 параметров. |
| Просмотр и увеличение места сварки | Для раздельного просмотра по осям X иY, увеличение в 300 раз; а для одновременного просмотра по осям X и Y, увеличение в 150 раз |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | Типично400 раз (сварок/ термоусадок) от заряженной батареи |
| Монитор | 5.7 цветной LCD |
| Испытание на растяжение | 2N |
| Срок экс.электродов | 2500 раз |
| Интерфейсы | USB |
| Электропитание | Входное напряжение переменного тока: 100-240V; DC: 13.5V, встроенная аккумуляторная батарея (7800 mAH) |
| Условие эксплуатации | 0 to 5000m(высота над уровнем моря), -10～50℃(температура), 15м/с (допустимая скорость ветра) |
| Габаритные размеры | 150 (длина) x150 (ширина) x150 (высота) мм |
| Масса | 2.7 кг , 3.3 кг ( с аккумуляторм) |
