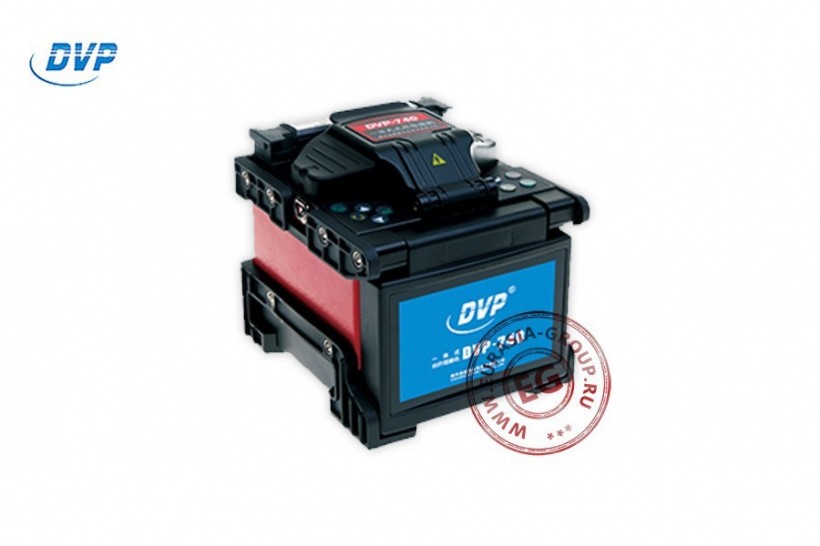

Станок для сварки оптоволокна DVP-740 – это компактный переносной автоматический электромеханический аппарат, предназначенный для ускоренного и прочного сращивания двух концов оптоволокна с помощью электрической дуги. Такой метод сращивания является наиболее используемым, так как образует самый стойкий стык между двумя волокнами.
Аппарат для сварки оптоволокна DVP-740 переносится в специальном ящике вместе со вспомогательными инструментами. В процессе предварительной обработки удаляется грязь на концах волокна и выполняется предварительный разогрев волокна. Концы волокна выравниваются с использованием метода выравнивания сердечника, то есть они находятся на подвижных ступенях, которые используются для выравнивания волокон и автоматической установки концевого зазора. Два волокна освещены с двух сторон, на 90 град друг от друга. От изображений видеокамеры программное обеспечение распознает ядро волокон и автоматически выравнивает их с помощью подвижных ступеней. Позднее программное обеспечение также оценивает потерю сращивания после завершения сварки. Волокна свариваются автоматическим циклом дуги, который нагревает волокна и подает их с контролируемой скоростью. Когда сварка завершается, машина для сращивания проверяет сращивание и оценивает оптические потери сращивания, после чего система управления укажет оператору, следует ли переделать сварку. Оператор удаляет волокна из направляющих и крепит постоянный предохранитель для сращивания с помощью термоусадочной или зажимной оболочки. Имеется нагревающее устройство для термоусадки защитной гильзы поверх готового сращивания для защиты от влаги или других опасных факторов окружающей среды. В комплекте дополнения к сварщику поставляется набор инструментов для подготовки кабеля и для удаления волокон.
Оборудование для сварки оптоволокна DVP-740 оснащается системой автоматического управления на платформе бортового компьютера. На сенсорном мониторе достаточно задать собственные параметры сварки или выбирать рекомендуемые заводские параметры, которые будут сами управлять процессом.
|
Типы свариваемых опт. Волокон |
SM, MM, DS, NZ-DS (G655), EDF |
|
Длина зачищаемых волокна |
8-22mm |
|
Типичные потери при сварке |
0,02 дБ (SM), 0.01дБ (ММ), 0.04dB (DS), 0.04dB (NZDS) |
|
Отпожение от сварного соединения |
≥60dB |
|
Тест на силу растяжения |
2.0 N (стандартный) |
|
Совместимые КДЗС |
20 мм, 40 мм, 60 мм |
|
Рабочие условия |
Температура(-25~+50℃), влажность(0～95%), высота над уровнемморя(0~5000m) |
|
Условия хранения |
Температура(-40~+80℃), влажность(0～95%) |
|
Язык |
Английский,Китайский,Корейский,Русский,Испанский, Португальский,Немецкий,Французский |
|
Интерфейсы |
АС адаптер: 85-260V входное напряжение |
|
Электропитание |
Встроенная батарея:12V,6Ah,после полной зарядки можно сварить/нагревать больше 120 раз DC адаптер: 12V,одновременно внешняя батарея для выбора |
|
Габаритные размеры |
142 (D) × 122 (W) × 138 (H) мм |
|
Вес |
1.95kg |
