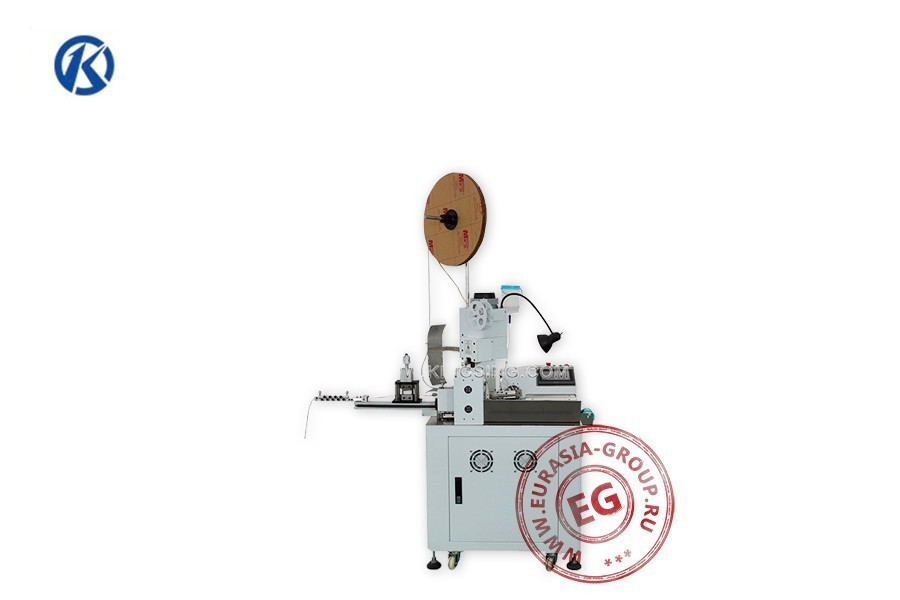

Станок для опрессовки наконечников на провода и лужения KS-T507 представляет собой полностью автоматическую программируемую электропневматическую машину непрерывного действия, которая спроектирована специально для обработки двух-контактного кабеля типа ШВП, но также может обрабатывать и одинарный провод.
Машина для обжима клемм на проводах и лужения KS-T507 принимает провод из устройства автоматического разматывания, поэтому линия на начальном этапе выравнивается в роликовой дорожке, где ролики установлены в шахматном порядке. Далее провод с заданным шагом подвергается воздействию модуля разделения жил, который действует по принципу вертикальной гильотины. Далее провод поступает в поворотную каретку с фиксаторами, где, кроме прочего, есть и роликовая пара с полимерным покрытием, которая втягивает провод в операционную зону. Каретка делает поворот проводов в зону обжима, где они по очереди подвергаются воздействию аппликатора, а затем обратный поворот. Провода здесь протягиваются далее манипулятором на поворотной основе, при этом отсекаются по заданной длине от общей линии независимой гильотиной. Освобожденные от изоляции и необжатые концы наклоняются манипулятором вниз, где имеются две ванночки: для припоя и для олова. Припой подается в ванночку автоматически из объемного бочка. После лужения готовая продукция удаляется из операционной зоны. Все исполнительные элементы конструкции усилены пневматикой от тайваньского производителя AIRTAC.
Оборудование для опрессовки клемм на кабелях и лужения KS-T507 оснащается программируемым логическим контроллером и цветным сенсорным экраном для ввода и корректировки параметров программы.
Модель | KS-T507 |
Сечение провода (мм²) | 0,1 - 10 (AWG28 - AWG18) |
Длина провода (мм) | 30 |
Длина зачистки (мм) | 4 - 10 |
Точность резки (мм) | ± (0.002*Длина резки) |
Усилие обжима (т) | 2 |
Размер дисплея (дюйм) | 5,7 |
Давление воздуха (мПа) | 0,5 - 0.7 |
Напряжение (В) / Частота (Гц) | 220/50 - 60 |
Производительность (шт/ч) | 2000 - 3000 |
Габаритные размеры (мм) | 720 x 850 x 1650 |
Вес (кг) | 265 |
