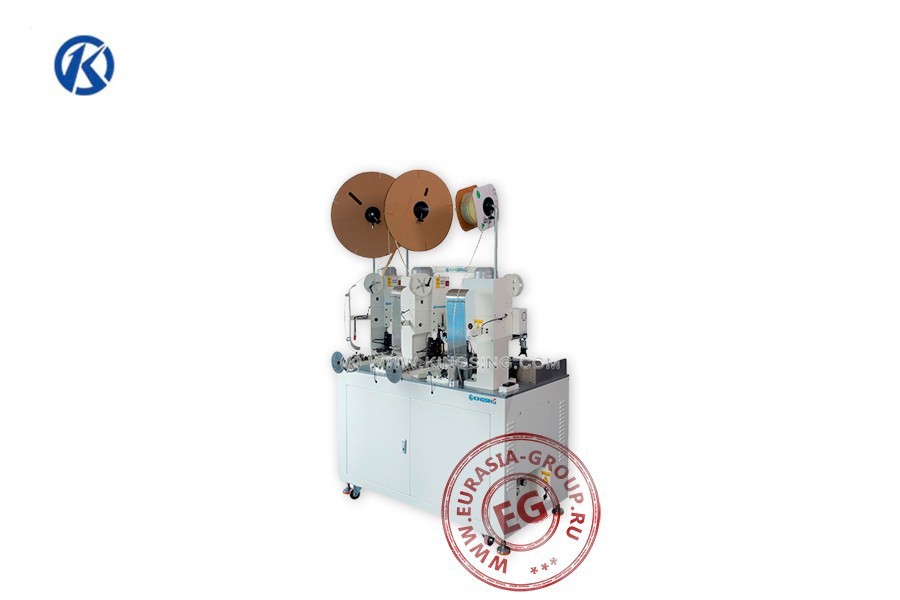

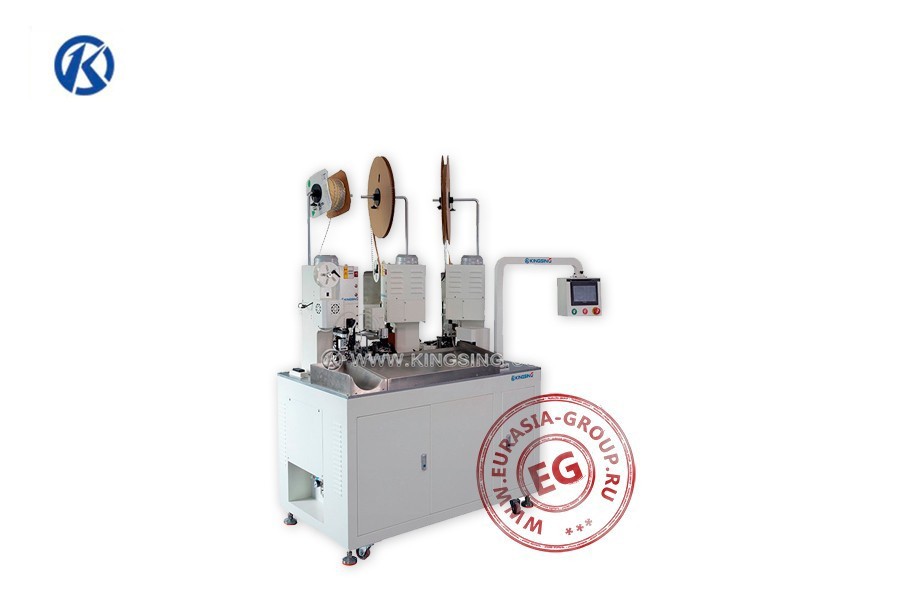

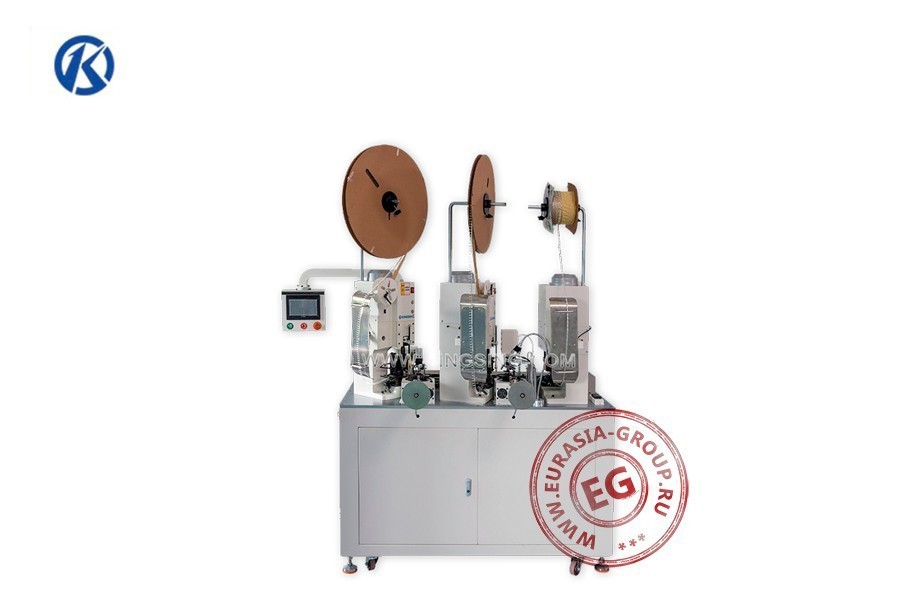

Автоматическая станок резки, зачистки и опрессовки наконечников на провода KS-T509 представляет собой многофункциональную программируемую электропневматическую машину, которая помимо указанных функций выполняет еще и соединение/скручивание двух проводов перед обжимом. Высокая эффективность и круглосуточная эксплуатация оборудования создают непрерывный доход для предприятий.
Машина для соединения проводов и обжима клемм KS-T509 отлично взаимодействует со вспомогательным оборудованием, может быть подключена сразу к двум фидерам. То есть, в операционную зону поступает одновременно два провода, которые выравниваются на выпрямительных дорожках.
Втягивание каждого провода выполняется роликовой парой, которая закреплена на поворотной платформе. Две платформы синхронно подают концы зачищенных от изоляции проводов к двум аппликаторам, где выполняется обжим клеммами. Система перемещения заготовок проводов в операционной зоне состоит из клешней-зажимов, которые двигаются на поперечном цепном конвейере. После отрезания проводов, от первого аппликатора с помощью такого зажима первый провод передается к середине станины. У второго провода аналогичный путь меньше по длине. Провода встречаются в фиксаторе с ротационным механизмом, который скручивает их необжатые концы оголенных жил в одно целое. Соединенные провода захватываются очередным зажимом, который перемещает их к третьему прессу с аппликатором, где на скрутку наносится очередная клемма. Манипулятор на поворотном рычаге сбрасывает в лоток готовые изделия.
Оборудование для скручивания двух проводов и опрессовки клемм KS-T509 оснащается компьютерным управлением и интуитивно понятным интерфейсом программного обеспечения, что снижает требования к техническому уровню операторов и снижает затраты на обучение персонала. Оптика следит за точностью позиционирования и ведет подсчет готовых штук.
Модель | KS-T509 |
Сечение провода (мм²) |
0.1 ~ 1.0 (AWG28 ~ AWG18) |
Длина провода (мм) | 45 |
Усилия обжима (т) | 2 |
Давление воздуха (мПа) | 0,5 ~ 0,7 |
Напряжение (В) / Частота (Гц) | 50 - 60 |
Производительность (шт/ч) | 2000 - 4000 |
Габаритные размеры (мм) | 800 x 830 x 1530 |
Вес (кг) | 315 |
