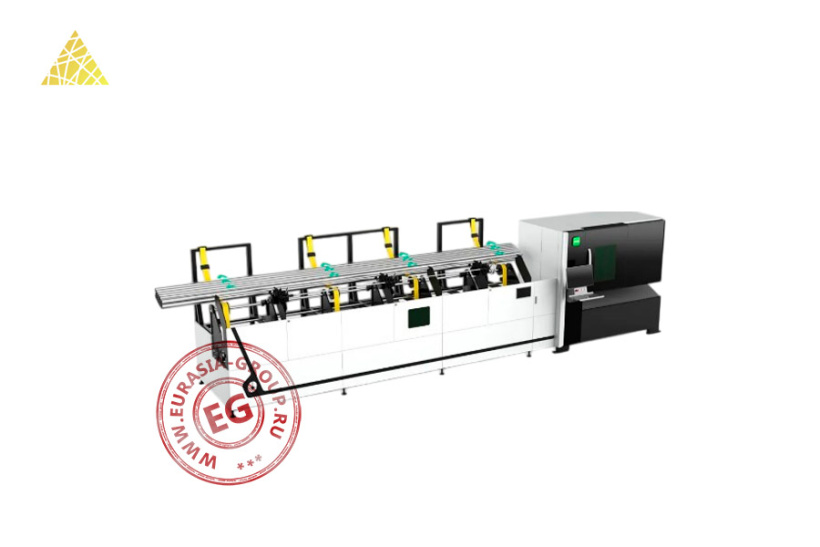

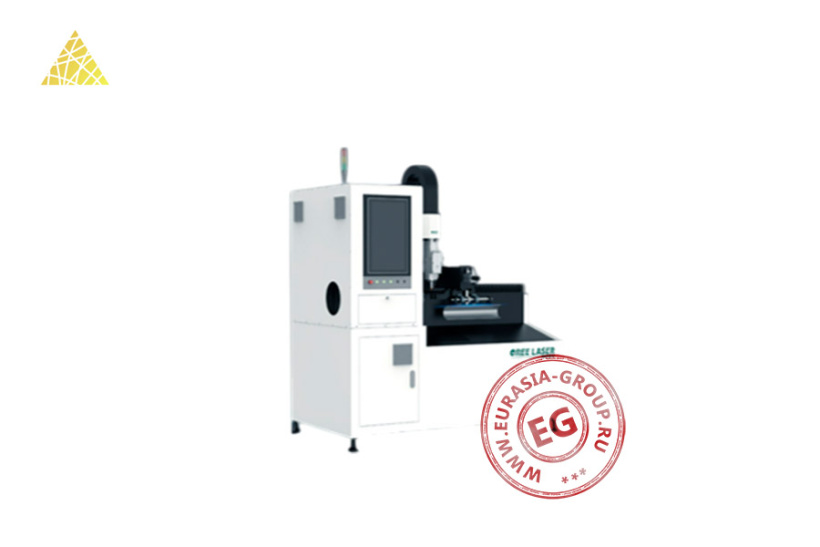

Компактный лазерный станок OREE TM-120 3D 3000Вт
| Модель | TM-120 | ||
| Точность позиционирования (мм/м) | ±0,05 | ||
| Точность репозиционирования (мм/м) | ±0,03 | ||
| Максимальная скорость вращения (об/мин) | 180 | ||
| Максимальная скорость по оси Y | 120 | ||
| Максимальное ускорение по оси X | 1,5 G | ||
| Форма поперечного сечения трубы | Круглая, квадратная, прямоугольная, овальная, продолговатая | ||
| Диапазон размера труб | Диаметр (мм) | 15 - 100 | |
| Формы для резки (шт) | 3 | ||
| Формы с квадратными отверстиями | 50х50, 1 комплект | ||
| Требование к трубам | Диаметр (мм) | <50 | |
| Толщина (мм) | ≥0,8 | ||
| Диаметр (мм) | ≥50 | ||
|
Толщина стенки / диаметр |
≥1/40 | ||
| Толщина стенки труб (%) | ≥2,5 | ||
| Диапазон подачи труб (мм) | 5000 - 7000 | ||
| Максимальный вес одной трубы (кг) | 100 | ||
| Остатки (мм) | 50 | ||
| Допустимый вес места хранения труб (кг) | 1500 | ||
| Максимальная длина трубы для резки (мм) | 2000 | ||
| Габаритные размеры (мм) | 8200х1900х2100 | ||
| Вес (кг) | 1200 | ||
Точность обработки
| Круглое отверстие диаметром 20 (мм) | ≤0,15 |
| Квадратное отверстие диаметром 20 (мм) (Разница в размерах диагонали) | ≤0,2 |
| Квадратное отверстие диаметром 20 (мм) (Отклонение положения) | ≤0,5 |
Оптическая система
| Система | FSCUT3000DE-A | |
| Система для снятия фаски | FSCUT3000DE-H | |
| Лазерная головка (кВт) | Sword S02TS (нет logo) | ≤2 |
| Sword S03T (нет logo) | 3 | |
| Sword S03TP (нет logo) | 3 | |
| Лазерный источник | MAX / Raycus | |
Механическая система
| Расположение станины | Горизонтальный тип |
| Патрон | Пневматический самоцентрирующийся патрон |
| Давление воздуха в патроне (МПа) | 0,4 – 0,7 |
| Модель направляющего рельса по оси Y | 25# |
| Модель направляющего рельса по оси X | 20# |
| Модель направляющего рельса по оси Z | 20# |
| Винт | TBI |
| Косозубая рейка | Стандартный |
Электрическая система
| Мощность двигателя по оси Y (кВт) | 1,8 |
| Мощность двигателя по оси X (кВт) | 0,75 |
| Мощность двигателя по оси Z (кВт) | 0,4 |
| Мощность двигателя по оси B (кВт) | 1,3 |
| Режим работы системы управления | Ether CAT bus control |
| Дисплей | 21,5“ |
| Формат файла идентификации системы | ZX, ZZX |
Периферийная система
| Чиллер | Han li |
Параметры мощности
| Параметры входной мощности (В/Гц) | 380 ± 5 % 50 – 60 |
| Мощность поддержки (кВт) | 1,5 – 3 |
| Общая мощность / мощность трансформатора стабилизатора напряжения (с лазером мощностью 1,5) (кВт/кВА) | 21,1/40 |
| Общая мощность / мощность трансформатора стабилизатора напряжения (с лазером мощностью 2) (кВт/кВА) | 21,8/40 |
| Общая мощность / мощность трансформатора стабилизатора напряжения (с лазером мощностью 3 )(кВт/кВА) | 23,5/40 |
