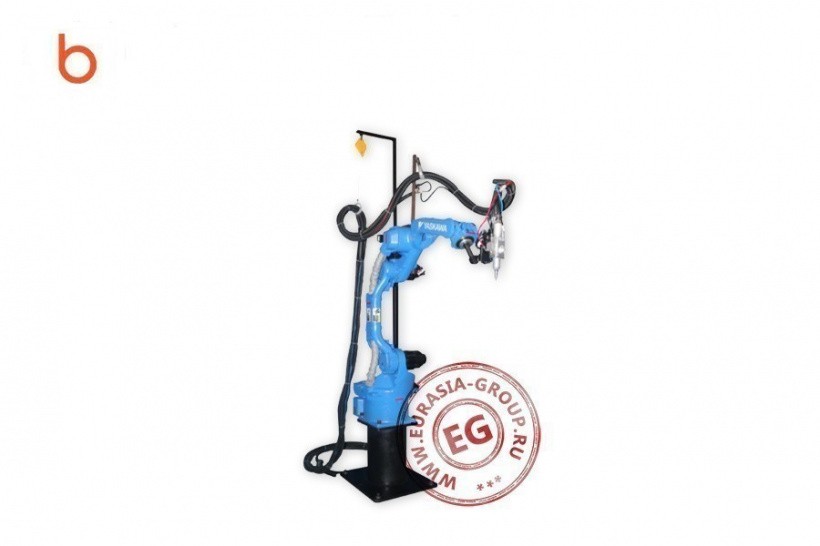

Роботизированный станок для резки металла MH24 воплощает в себе полезный синтез технологии лазерной резки и высокоскоростного динамического 6-осного робота, вследствие чего он становится идеальным инструментом для обработки металлических деталей, обеспечивает превосходную производительность при сборке или раздаче. В частности, роботы-манипуляторы серии MH предназначены для всех задач автоматизированных работ, связанных со станкостроением.

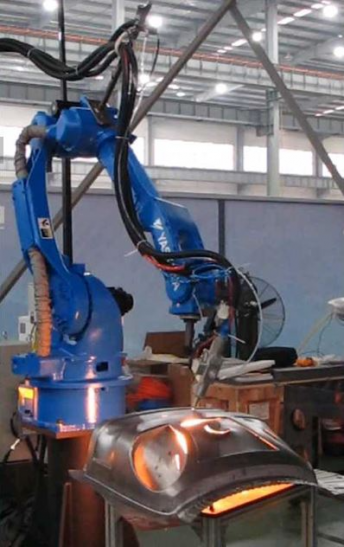

Одной из основных областей применения лазерного робота остается резка деталей для автомобилей, так как он может экономично обрабатывать стальные панели толщиной до 3 мм, а компоненты из нержавеющей стали до 2 мм. В этой сфере потенциальные применения включают в себя отделку дверей, рулевых колес, приборных панелей, консолей и формованных компонентов.
Робот для резки металла MH24 идеально подходит для обработки деталей малого и среднего размера и поставляется со всем оборудованием, смонтированным на одном основании. Он оснащен новым изогнутым плечом, которое увеличивает маневренность и позволяет использовать более широкий диапазон применений. Конструкция с двойным хомутом также обеспечивает дополнительную прочность, если робот выходит из строя из-за ошибки программирования. Прокладка кабеля с жестким тросом обеспечивает более длительный срок службы кабеля и снижает риск защемления или помех. Большое (50 мм) сквозное отверстие в плече обеспечивает достаточное пространство для минимизации износа и максимального срока службы кабеля, так как значительно снижает механическое напряжение на кабелях. Таким образом устраняются возможные проблемы с подключением, упрощается программирование и обслуживание робота.
Несмотря на полый дизайн, робот вполне мощный. Он имеет грузоподъемность 24 кг и обтекаемую конструкцию с небольшой площадью основания, что делает MH24 чрезвычайно универсальным. В зависимости от конкретного применения робот может быть адаптирован к своей задаче с мощностью лазера от 100 до 1000 Вт (уточняется). Подача технологического газа осуществляется через каналы, что устраняет внешние шланги. В зависимости от задачи могут быть установлены режущие форсунки с различными фокусными расстояниями. Оптическая режущая головка имеет отсек для удаления, что позволяет быстро разбирать ее для обслуживания.
Роботизированный станок для резки металла MH24 при необходимости может оснащаться не лазерной, а гидроабразивной или ультразвуковой режущей головкой.
| Конструкция | 6 степеней свободы | |
| Максимальная нагрузка | 24 кг | |
| Точность позиционирования | ± 0,08 мм | |
| Мощность лазера | 500 Вт | |
| Максимальный поворот по осям | S (Вращение общее) | ±180° |
| L (нижнее плечо) | +155° ~ -105° | |
| U (верхнее плечо) | +240°~ -170° | |
| R (Вращение раб. части) | ±200° | |
| B (Наклон кажд. плеча) | ±150° | |
| T (Наклон раб. части) | ±4500° | |
| Максимальная скорость по осям | S (Вращение общ.) | 4.01 рад/с(230°/с) |
| L (нижнее плечо) | 3.49 рад/с(200°/с) | |
| U (верхнее плечо) | 4.01 рад/с(230°/с) | |
| R (Вращение раб. части) | 7.50 рад/с(430°/с) | |
| B (Наклон кажд. плеча) | 7.50 рад/с(430°/с) | |
| T (Наклон раб. части) | 11 рад/с(630°/с) | |
| Температура окружающей среды | 0°~45°С | |
| Мощность | 1.5 кВА | |
| Вес | 268 кг | |
