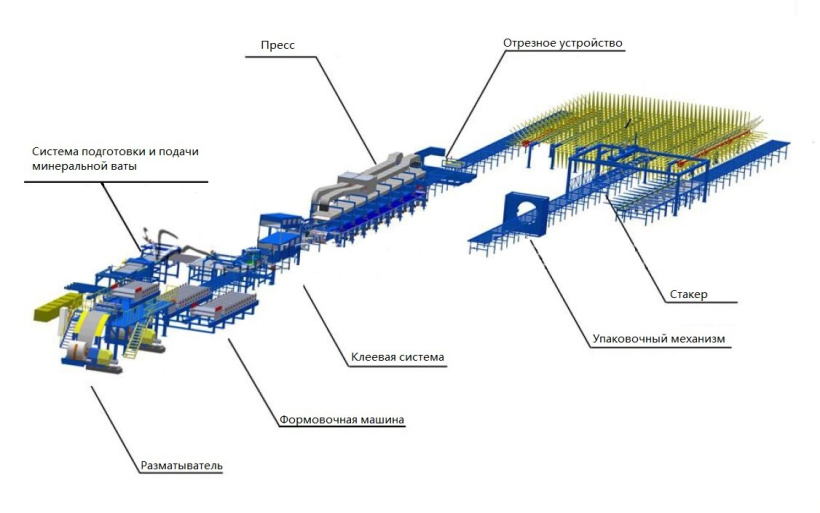

Автоматическая линия для производства сэндвич-панелей с минватой SP-MW-AU
Общие характеристики
Модель | SP-MW-AU |
Общая мощность (кВт) | 200,0 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Производительность линии (м/мин) | 3 – 7 |
Ширина панелей (мм) | 1000 / 1190 |
Толщина панелей (мм) | 100 – 250 |
Назначение панелей | Стеновые / кровельные |
Теплоизоляционный материал | Минеральная вата |
Автоматизация линии | Автоматическая |
Толщина стали (мм) | 0,40 – 0,80 |
Управление | PLC |
Температура в помещении (°C) | 15 – 25 |
Относительная влажность воздуха (%) | 60 – 70 |
Требования к персоналу (человек) | 5 – 6 |
Требования к помещению (Д х Ш х В) (м) | 100 х 10 х 4 |
Общий вес оборудования (кг) | 160000 |
Разматыватель гидравлический с подающей тележкой
Мощность двигателя гидравлической станции (кВт) | 3,0 |
Максимальное давление в системе (МПа) | 16,0 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Тип | Гидравлический |
Исполнение | Консольный |
Грузоподъемность (кг) | 10000 |
Скорость размотки (м/мин) | < 30 |
Внутренний диаметр рулона (мм) | Ф508 – Ф610 |
Максимальная ширина материала (мм) | 1250 |
Узел нанесения пленки
Общая мощность (кВт) | 3,75 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Скорость протяжки (м/мин) | < 45 |
Наружный диаметр рулона (мм) | Ф250 – Ф400 |
Внутренний диаметр рулона (мм) | Ф75 |
Максимальная ширина стального листа (мм) | 1250 |
Толщина стального листа (мм) | 0,4 – 0,8 |
Формовочная машина
Мощность (кВт) | 15,0 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Количество клетей (шт) | 28 |
Скорость проката (м/мин) | 2 – 15 |
Толщина стали (мм) | 0,4 – 0,8 |
Максимальная ширина стали (мм) | 1250 |
Диаметр валов (мм) | Ф50 |
Материал валов | Сталь #45 хромированная, HRC55-60о |
Материал роликов | Сталь #45 закаленная |
Система подготовки и подачи минеральной ваты
Мощность (кВт) | 15,0 |
Мощность двигателя пылеулавливателя (кВт) | 37,0 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Максимальная грузоподъемность принимающего конвейера (кг) |
2000 |
Диаметр пильных дисков (мм) | Ф360 |
Толщина минеральной ваты (мм) | 50 / 75 / 100 / 150 / 200 |

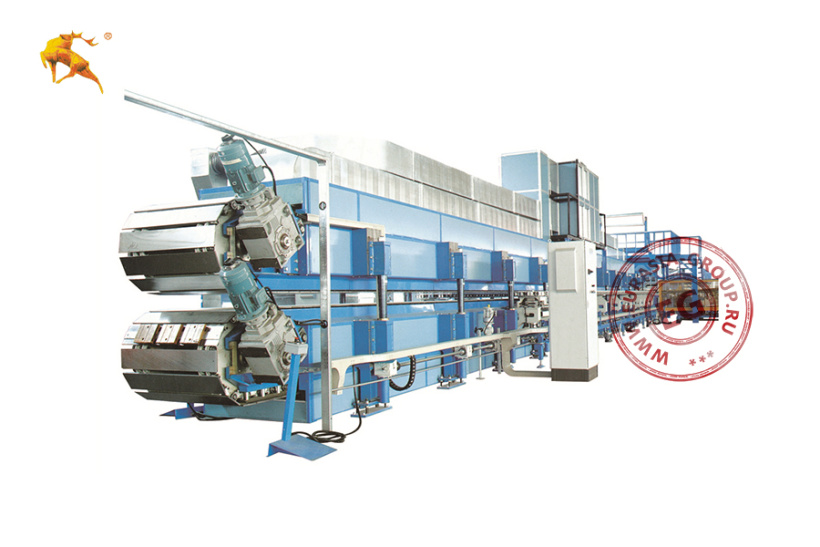

Гусеничный пресс
Мощность главного двигателя (кВт) | 7,5 х 2 |
Мощность двигателя гидравлической станции (кВт) | 7,5 |
Мощность нагрева (кВт) | 60,0 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Производительность (м/мин) | < 8 |
Длина конвейера (м) | 24 |
Максимальная ширина панели (мм) | 1200 |
Контроль температуры (°C) | ± 3,0 |

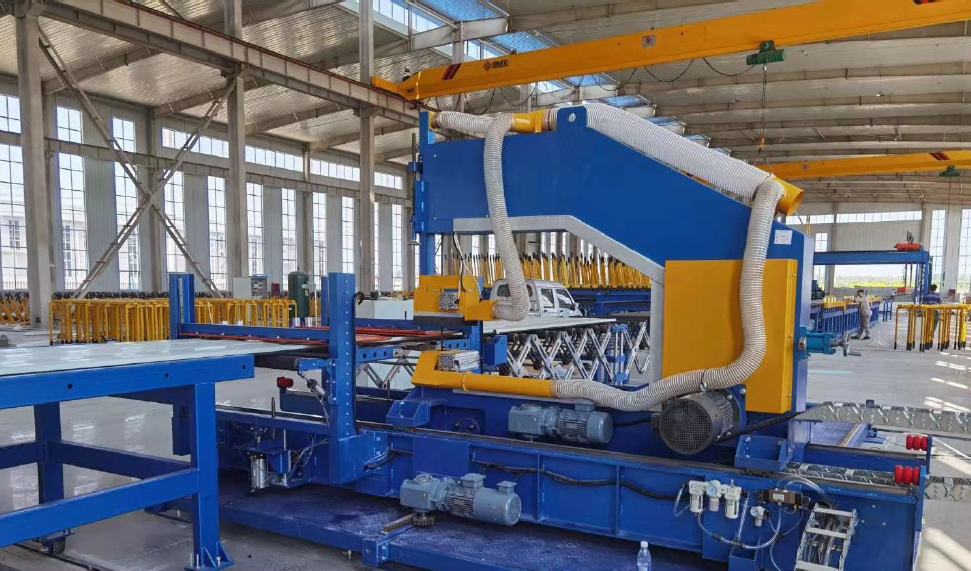

Узел резки
Общая мощность (кВт) | 16,0 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Максимальная толщина панелей (мм) | 250 |
Максимальная ширина панелей (мм) | 1200 |
Минимальная длина резки (мм) | 2000 |
Точность резки (мм) | ± 2,0 |

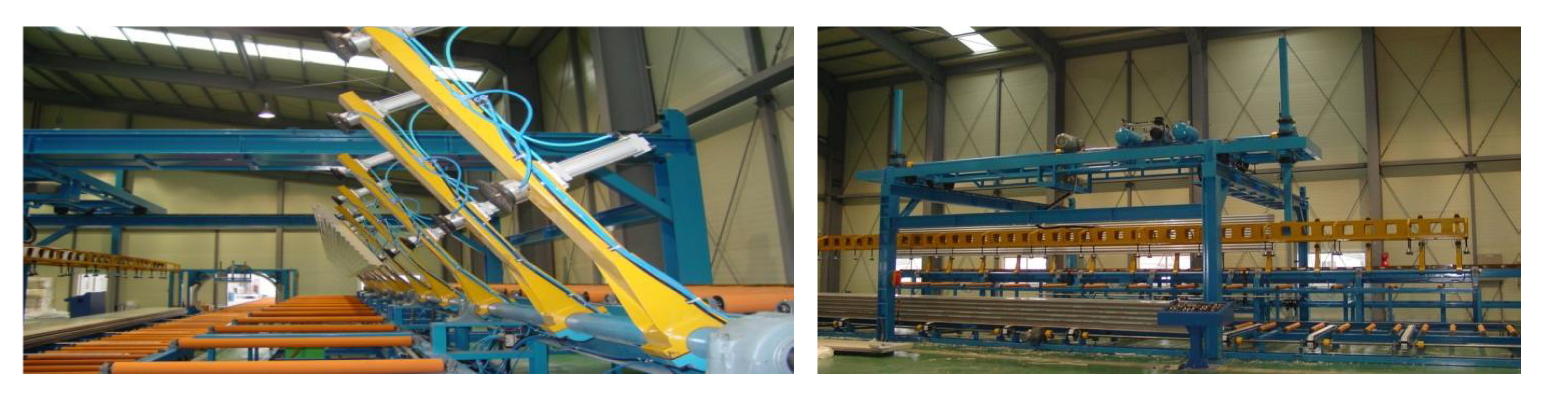

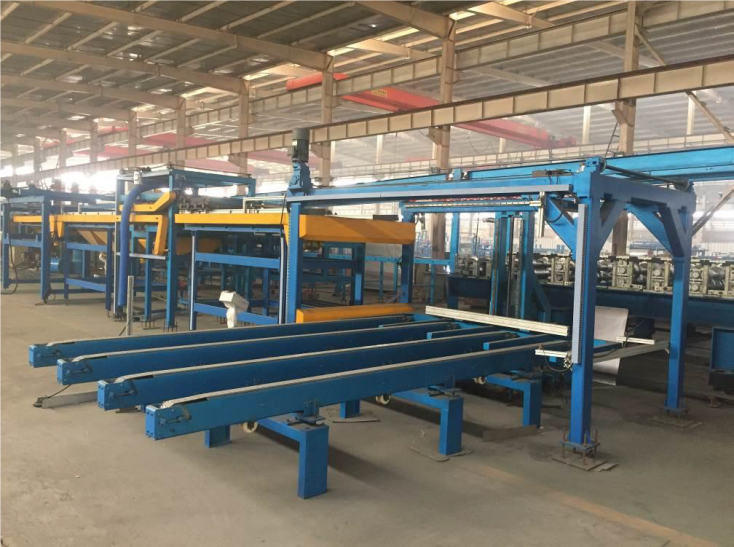

Укладчик
Мощность двигателя укладчика (кВт) | 1,5 |
Мощность подъемного двигателя (кВт) | 2,2 х 2 |
Мощность двигателя гидравлической станции (кВт) | 7,5 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Максимальная скорость укладчика (м/мин) | 15,0 |
Максимальная скорость подъемника (м/мин) | 30,0 |
Максимальная длина панелей (мм) | 15000 |
Максимальная ширина панелей (мм) | 11200 |

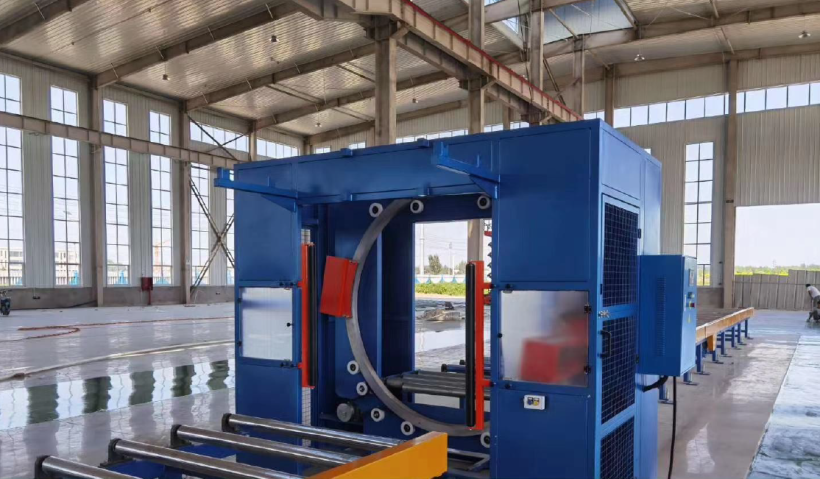

Упаковщик
Мощность (кВт) | 3,75 |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Скорость упаковки (м/мин) | < 5,0 |
Толщина пленки (мкм) | 25 – 35 |
Ширина пленки (мм) | 500 |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
