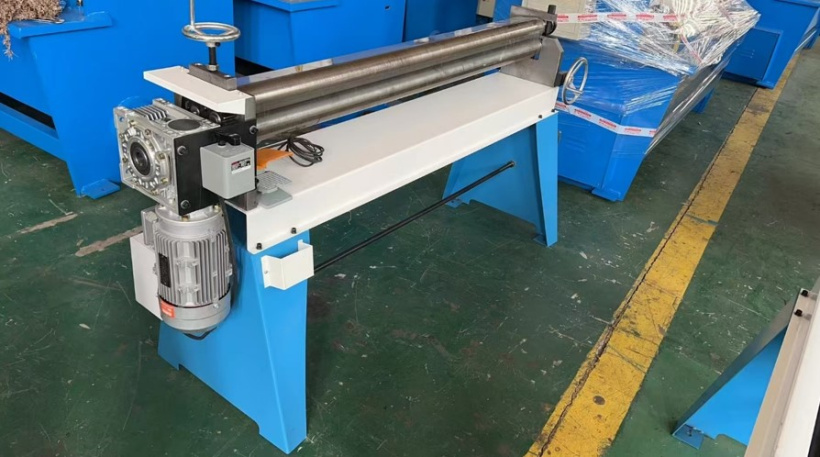

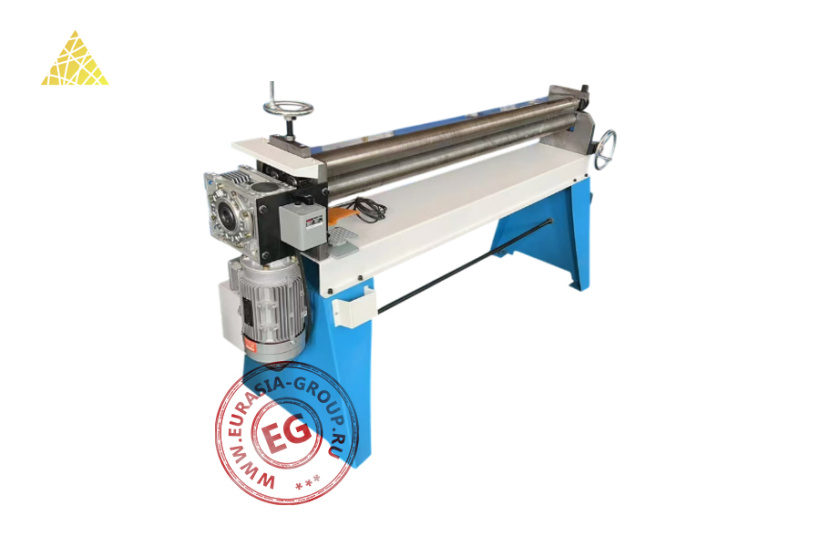

Трехвалковый листогиб W11F-3.5x1200 представляет собой металлообрабатывающий станок для изготовления цилиндрических изделий из листового металла методом холодной прокатки. Оборудование предназначено для серийного производства обечаек, труб и других изделий круглого сечения. Станок построен на массивной сварной раме, обеспечивающей жесткость конструкции при высоких деформирующих нагрузках. Основными рабочими элементами являются три стальных валка, расположенных по схеме треугольника. Верхний валок выполняет функцию прижимного элемента с возможностью вертикального перемещения для регулировки радиуса изгиба. Два нижних валка являются ведущими и осуществляют протяжку листовой заготовки через рабочую зону.
Механизм подъема верхнего валка реализован через винтовую передачу с ручным приводом. Маховик большого диаметра обеспечивает точное позиционирование. Конструкция позволяет быстро освобождать готовое изделие путем подъема верхнего валка в крайнее положение. Привод станка осуществляется асинхронным электродвигателем через червячный редуктор. Силовая передача обеспечивает синхронное вращение приводных валков с постоянной угловой скоростью.
Процесс формообразования основан на пластической деформации металла при его прохождении между валками под давлением верхнего валка. Заготовка подается в зазор между валками, где происходит постепенное изгибание материала. Радиус кривизны определяется величиной прижимного усилия и взаимным расположением валков. Станок оснащен боковыми опорами для поддержки длинномерных заготовок. Конструкция рабочего стола позволяет обрабатывать листы значительных размеров без дополнительных приспособлений.
| Модель | W11F-3.5x1200 |
| Производительность (м/мин) | 5 |
| Максимальная толщина обрабатываемой стали (мм) | 3,5 |
| Максимальная ширина обрабатываемой стали (мм) | 1150 |
| Минимальный диаметр рулона (мм) | 65 |
| Предел текучести листового проката (МПа) | <180 |
| Длина оставшейся прямой кромки до изгиба (мм) | 3 |
| Диаметр верхнего рабочего валка (мм) | 55 |
| Диаметр нижнего рабочего валка (мм) | 55 |
| Диаметр бокового рабочего валка (мм) | 55 |
| Материал рабочих валов | 42CrMov |
| Твердость рабочих валов | HB217-255 |
| Эффективная длина ролика (мм) | 1200 |
| Скорость подъема бокового рабочего валка (м/мин) | 200 |
| Скорость подъема нижнего рабочего валка | Ручной привод |
| Электропитание (В/Гц) | 380/50 |
| Мощность двигателя главного привода (кВт) | 2,2 |
| Вес (кг) | 800 |
