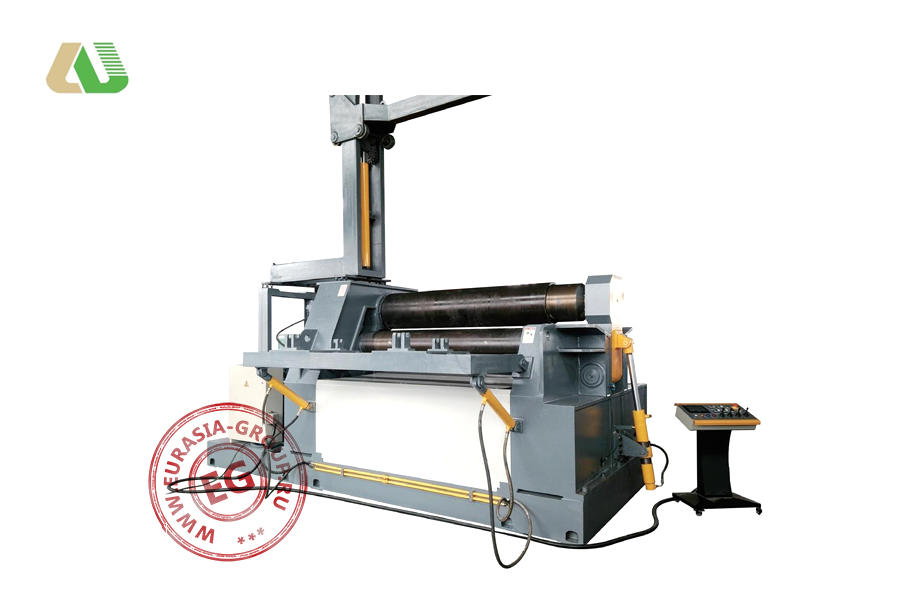

4 валковый листогиб W12CNC-25X2000

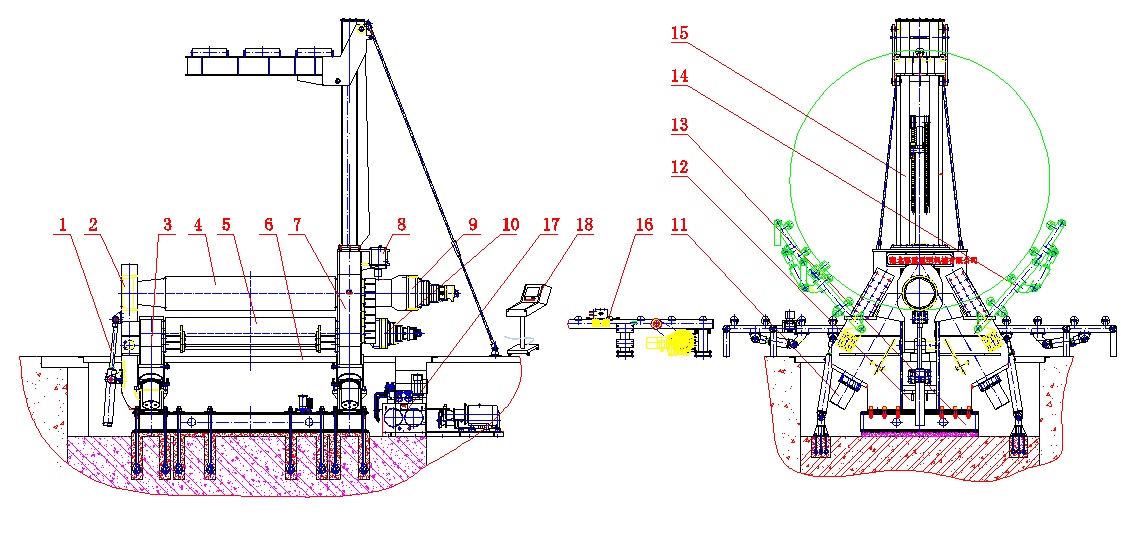

1. Гидроцилиндр опрокидывания; 2. Откидная опора (головная рама); 3. Левая станина; 4. Верхний валок; 5.Боковой валок; 6. Нижний валок; 7. Правая станина; 8. Балансировочное устройство; 9. Привод верхнего валка; 10. Привод нижнего валка; 11. Гидроцилиндр бокового валка; 12. Гидроцилиндр нижнего валка; 13. Основание; 14. Боковая поддержка (в комплекте); 15. Верхняя система поддержки (опция); 16. Электрический подающий рольганг (опция); 17. Гидравлическая система; 18. Электрическая система управления

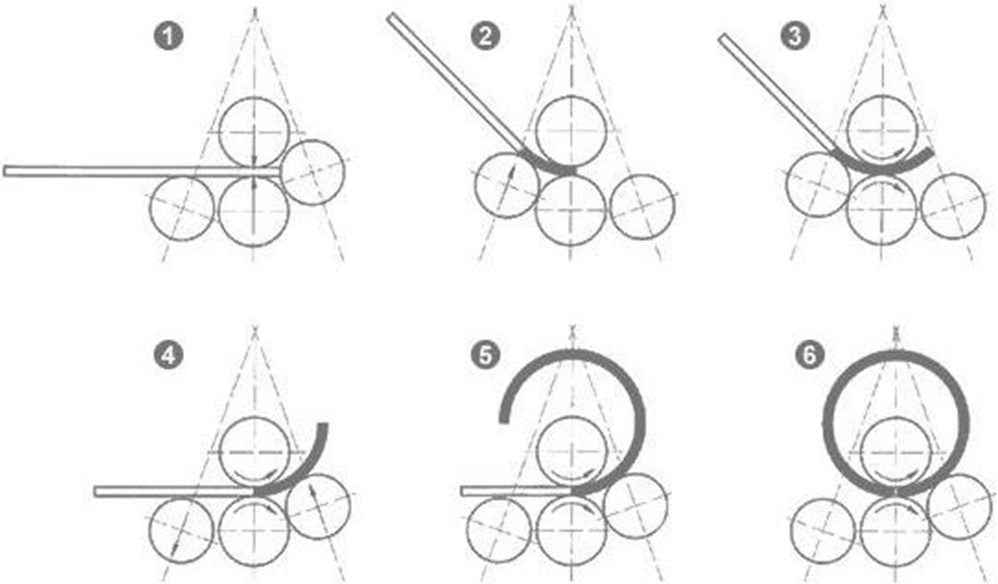

- Совместите головку листового металла с передним роликом и поднимите нижний ролик для натяжения металла;
- Переместите переднюю головку листового металла назад, приблизив ее к точке касания верхнего и нижнего роликов, опустите передний ролик и поднимите задний ролик в соответствующее положение;
- Приведите рабочий ролик к вращению и предварительному изгибу передней головки листового металла до необходимой длины;
- Опустите задний ролик и поднимите передний ролик;
- Приведите рабочий ролик к вращению и прокатке листового металла;
- Когда задняя головка листового металла повернется почти к точке касания верхнего и нижнего роликов, процесс прокатки завершен.
| Модель | W12CNC-25X2000 | |
| Максимальная толщина гибки (мм) | 25 (σ ≤ 245 МПа, сталь Q235A) | |
| Максимальная толщина при предварительной подгибке (мм) | 20 (σ ≤ 245 МПа, сталь Q235A) | |
| Максимальная ширина листа (мм) | 2000 | |
| Минимальный диаметр обечайки при полной нагрузке (мм) | 25 x 2000 x 650 | |
| Предел текучести обрабатываемого материала (МПа) | 254 | |
| Рабочая длина валков (мм) | 2100 | |
| Диаметр верхнего валка (мм) | 360 | |
| Диаметр нижнего валка (мм) | 340 | |
| Диаметр боковых валков (мм) | 300 | |
| Температурный режим термообработки (°C) | 500-650 | |
| Твердость рабочих валков | HB 260-300 | |
| Поверхностная закалка валков | HRC 50-55, глубина 6 мм | |

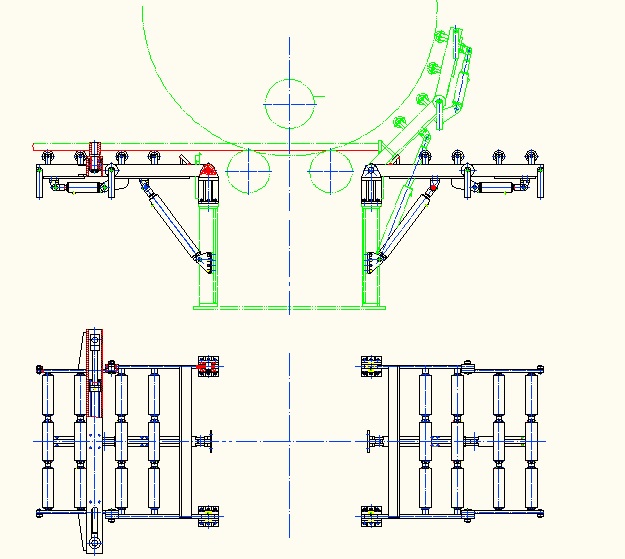

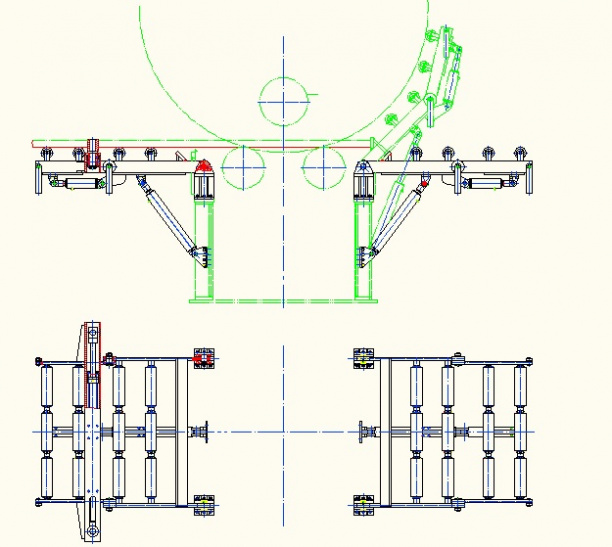

| Боковая опорная стойка | Материал стоек | Сварная конструкция из квадратной трубы |
| Диапазон поддержки (мм) | 2500 | |
| Тип управления | Ручной | |
| Тип привода | Гидравлический цилиндр | |
| Покрытие роликов | Полиуретан | |
| Вспомогательное устройство осевой коррекции перекоса | Привод от гидроцилиндра | |
| Подающий рольганг | Длина (мм) | 4000 |
| Тип привода | Линейные направляющие + ШВП | |
| Поверхность роликов | Твердое хромирование | |
| Способ выравнивания подачи | Электрический привод | |
| Тип управления | Связанное с системой | |
| Скорость гибки (мм/мин) | 5000 | |
| Скорость перемещения нижнего и боковых валков (вверх/вниз) (мм/мин) | 300 | |
| Тип привода валков | Гидравлический мотор + планетарный редуктор | |
| Максимальный крутящий момент гидромотора (Нм) | 40 000 | |
| Максимальное рабочее давление гидросистемы (МПа) | 31,5 | |
| Показатели качества цилиндрического изделия | При произвольном контроле | Образец длиной и шириной B1000 мм |
| Округлость (мм) | ≤ ±1,5 | |
| Прямолинейность (мм) | ≤ ±1,5 | |
| Система управления | Автоматический / ручной режим | |
| Система ЧПУ | CNC Alien S650, 10" программируемая сенсорная панель, цифровой модульный контроллер движения | |
| Напряжение (В) / Частота (Гц) | 280 / 220 ±10 %, 50 ±5 | |
| Рабочая температура (°C) | 10-40 | |
| Рабочая влажность (%) | 90 | |
| Уровень шума (дБ) | ≤85 | |
| Сжатый воздух (МПа) | 0,4-0,6 | |
| Трансмиссионное масло | L-CKC-220# | |
| Гидравлическое масло | N46 | |
| Мощность гидродвигателя (кВт) | 18,5 | |
| Габаритные размеры (мм) | 5300 x 2000 x 1900 | |
| Вес (кг) | 15 000 | |
