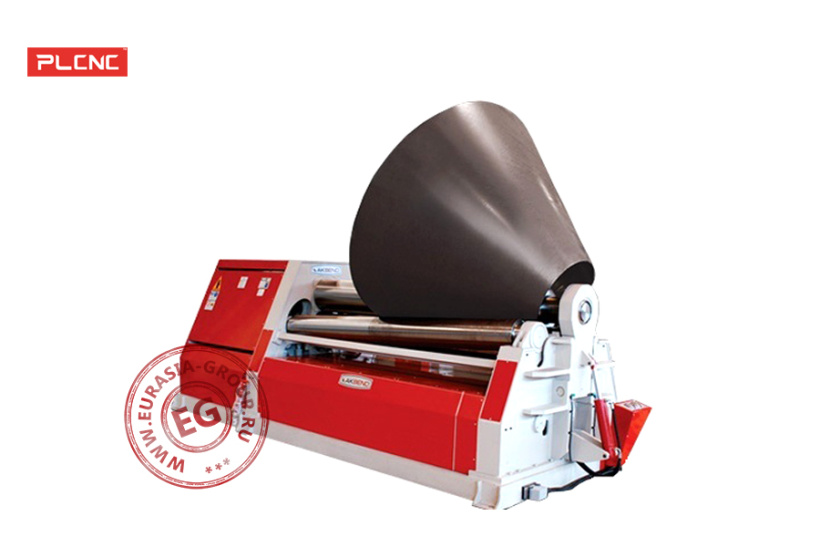

Четырехвалковый листогибочный станок W12-50х2000 создан для изготовления цилиндрических заготовок и конических переходов из листового проката. Применяется в машиностроении при выпуске корпусов аппаратов, элементов котельного оборудования, обечаек для химической промышленности. Оборудование обеспечивает формование деталей с заданной геометрией без последующей доработки, сокращая производственную цепочку от раскроя до готового изделия.
Заготовка размещается между системой валков, где происходит последовательное деформирование материала. Нижний валок служит опорной базой, верхний создаёт основное давление на лист, а пара боковых валков формирует радиус и направляет движение заготовки. Гидравлические цилиндры изменяют положение нижнего валка, регулируя интенсивность воздействия на металл и определяя степень кривизны готового изделия. Числовое программное управление координирует работу всех исполнительных механизмов, синхронизируя скорость вращения валков с усилием прижима. При формовании конических элементов система автоматически создаёт разное давление по длине заготовки.

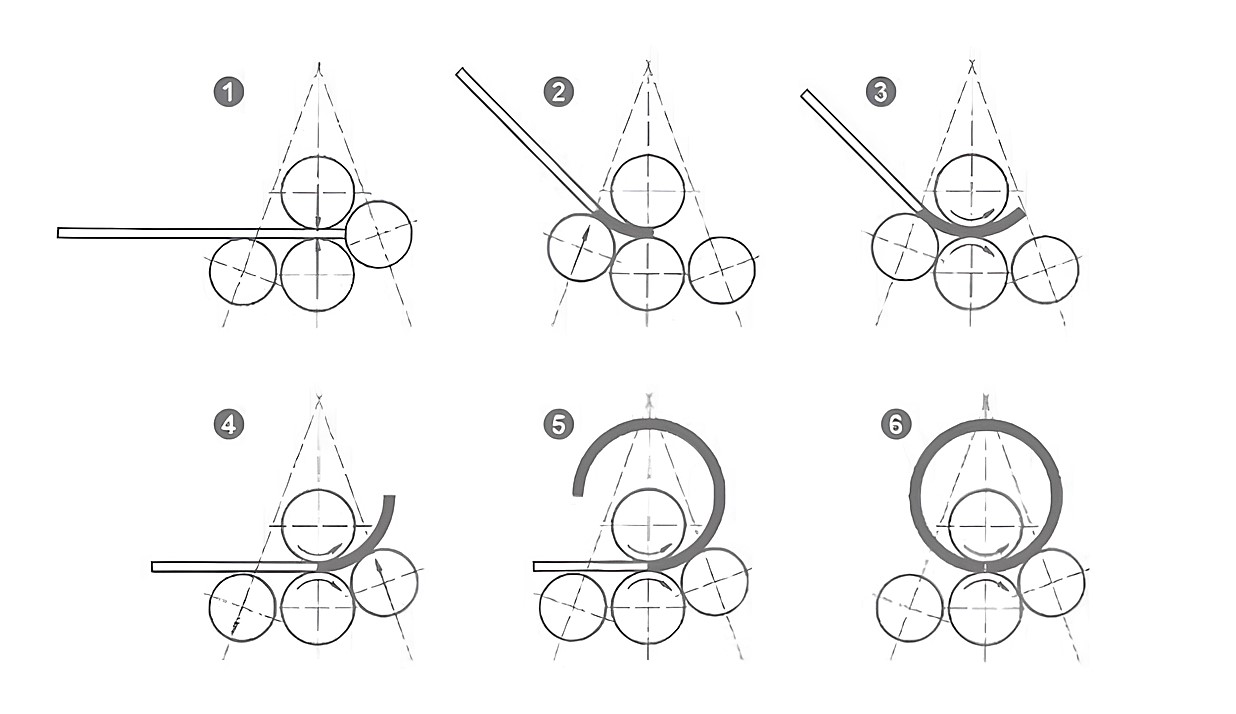

Конфигурация с четырьмя валками позволяет выполнять подгибку кромок за один технологический цикл, устраняя потребность в предварительной обработке краёв листа на дополнительном оборудовании. Это ускоряет производство и снижает затраты на содержание вспомогательных участков. Управляемое балансировочное устройство исключает образование бочкообразности при работе с протяженными заготовками, это критично для деталей, требующих точного соблюдения цилиндричности. Система числового управления сохраняет параметры технологических операций, обеспечивая воспроизводимость результатов при серийном выпуске.

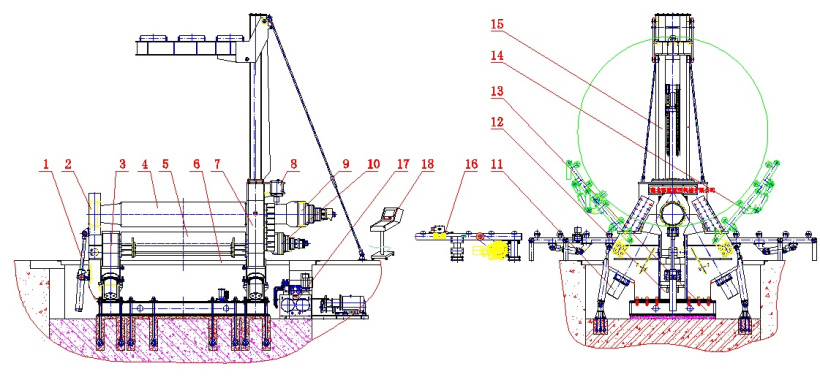

- Гидроцилиндр откидной опоры
- Откидная опора
- Станина
- Верхний ролик
- Боковые ролики
- Нижний ролик
- Станина
- Балансировочное устройство
- Привод верхнего ролика
- Привод нижнего ролика (опция)
- Цилиндр бокового ролика
- Цилиндр нижнего ролика
- Основание
- Боковая опора (опция)
- Система верхней опоры (опция)
- Электропривод подающего ролика (опция)
- Гидравлическая система
- Электронная система управления
| Модель | W12-50x2000 | |
| Скорость гибки (м/мин) | 3,5 | |
| Толщина прокатываемого листа (мм) | 50 | |
| Толщина при предварительном гибе (мм) | 45 | |
| Максимальная ширина листа (мм) | 2000 | |
| Рабочая длина валков (мм) | 2050 | |
| Предел текучести обрабатываемого материала (МПа) | 245 | |
| Минимальный диаметр при полной нагрузке (мм) | 1100 | |
| Диаметр верхнего валка (мм) | 560 | |
| Диаметр нижнего валка (мм) | 520 | |
| Диаметр бокового валка (мм) | 420 | |
| Рабочая температура (°C) | -10...+40 | |
| Рабочая влажность (%) | 90 | |
| Уровень шума оборудования (дБ) | ≤85 | |
| Охлаждающая вода | Нет | |
| Давление сжатого воздуха (МПа) | 0,4-0,6 | |
| Давление гидравлической системы (МПа) | 19,5 | |
| Напряжение (В) / Частота (Гц) | 380-220/50 | |
| Мощность главного привода (кВт) | 45 | |
