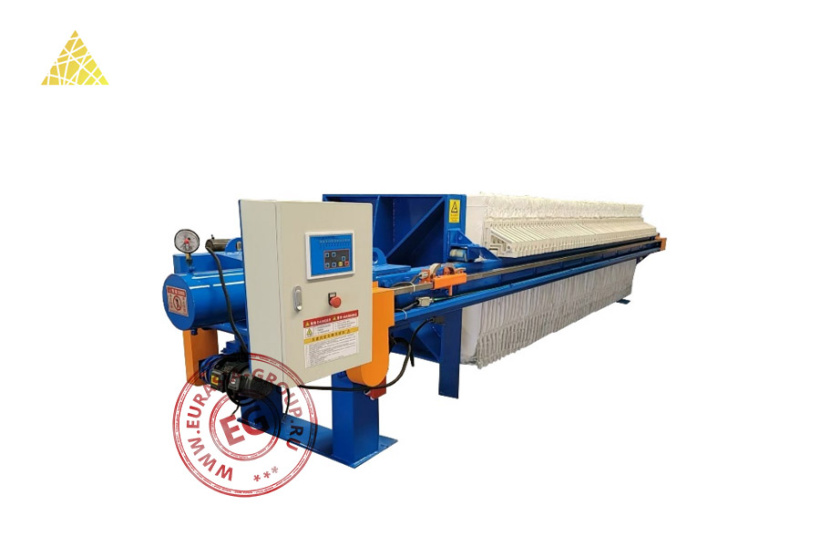

Фильтр-пресс XAYZ80/1000-30u представляет собой промышленное оборудование для разделения твердой и жидкой фаз посредством фильтрации под давлением. Конструктивно агрегат выполнен в виде горизонтальной рамной конструкции. Основу оборудования составляет система фильтрующих пластин, собранных в пакет и расположенных вертикально вдоль рамы. Пластины выполнены из полипропилена и снабжены специальной фильтровальной тканью, образующей фильтрующую поверхность. В процессе работы между пластинами формируются камеры, в которых происходит накопление отфильтрованного осадка.
В передней части устройства расположен механизм гидравлического зажима с системой фиксации, обеспечивающий надежное уплотнение между пластинами во время фильтрации. Контроль давления осуществляется с помощью манометра, установленного на горизонтальном цилиндрическом ресивере, который служит для сглаживания пульсаций давления в гидросистеме. Привод фильтр-пресса реализован через электродвигатель, соединенный с гидравлическим насосом, обеспечивая оптимальное усилие зажима пластин. Электрическая часть включает шкаф управления, оснащенный цифровой панелью для контроля и настройки параметров работы. Шкаф управления размещен на отдельной стойке и соединен с основным агрегатом кабелями.
Конструкция фильтр-пресса предусматривает удобство обслуживания – все основные узлы легкодоступны для осмотра и ремонта. Система подачи фильтруемой суспензии включает распределительный коллектор с запорной арматурой, позволяющий регулировать поток и равномерно распределять суспензию по всем камерам фильтрации. Отвод фильтрата происходит через специальные каналы в пластинах, соединенные с общим коллектором.
| Модель | XAYZ80/1000-30u |
| Количество фильтровальных пластин (шт.) | 45 |
| Количество фильтровальных полотен (шт.) | 45+1 |
| Количество фильтровальных камер (шт.) | 46 |
| Площадь фильтрации (м²) | 80 |
| Объем фильтровальной камеры (л) | 1194 |
| Центр основания (мм) | 4130 |
| Ручка | Автоматическая |
| Размеры фильтровальных плит (мм) | 1000 х 1000 х 60 |
| Габаритные размеры (мм) | 5300 х 1500 х 1360 |
| Материал главной рамы | Углеродистая сталь Q345B |
| Главная балка | Прямоугольная балка из стали Q345B |
| Обработка поверхности | Высокоскоростная дробеструйная установка |
| Краска антикоррозионная | Акриловая полиэфирная антикоррозийная краска |
| Способ подачи | Фланцевая средняя подача |
| Метод разгрузки | Прямой поток |
| Метод выпуска | Автоматический |
| Метод хода | Масляный насос высокого давления |
| Давление фильтрации (МПа) | 0,6 |
| Ход цилиндра (мм) | 500 |
| Диаметр цилиндра (мм) | 200 |
| Уплотнение цилиндра | Полиуретан + PTFE медное уплотнение |
| Защита от давления | Устройство обратной декомпрессии |
| Способ опрессовки | Гидравлическое сжатие / автоматическое поддержание давления |
| Система вытягивания | Встроенная пылезащищенная конструкция цепи, автоматическое преобразование частоты, высокопрочная износостойкая и антикоррозийная направляющая |
| Гидравлический мотор (МПа) | 20 |
| Гидравлическая станция | Отдельная |
| Гидравлические детали | Shanghai Huadao |
| Антикоррозийная обработка | Эпоксидное покрытие на стальном каркасе |
| Форма управления | Автоматическое поддержание давления |
| Мощность гидравлической станции (кВт) | 4 |
| Мощность двигателя тянущей плиты (кВт) | 0,75 |
| Реле | Schneider / Chint Electric |
| Блок управления | Настенный с покрытием порошковой краской |
| Приборы | Электрический контактный счетчик на 40 МПа |
| Форма управления | Автоматическое сжатие, автоматическое сохранение давления |
| Впускной фланец | Отверстие для подачи по центру упорной пластины |
| Способ разгрузки | Прямой поток |
| Система управления | Самоконтроль главного блока может быть передан |
| Электропитание (В/Гц) | 380/50 |
| Температура использования (°C) | <80 |
| Эксплуатационные требования | Горизонтальное основание / дождеприемник |
