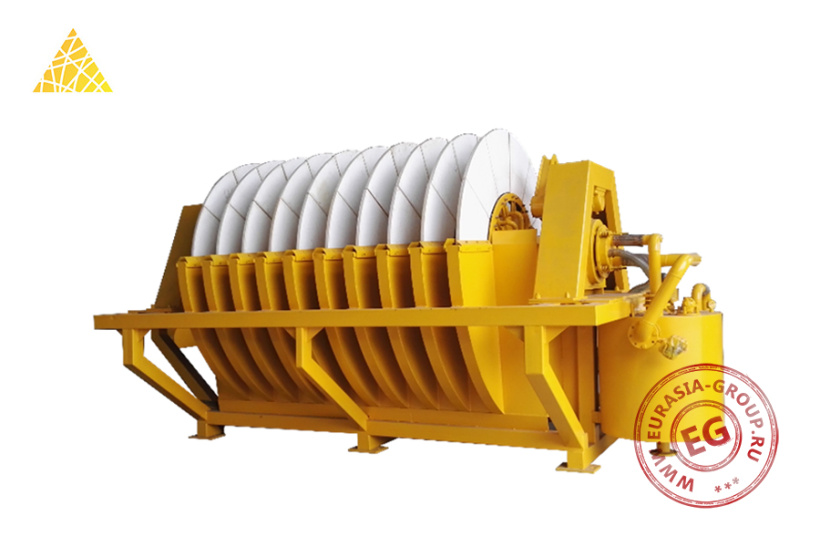

Керамический дисковый вакуумный фильтр GT-25-5

Керамический дисковый вакуумный фильтр GT-25-5 представляет собой промышленный фильтр непрерывного действия, обеспечивающий высокую производительность и отвечающий требованиям сгущения или концентрации твердых частиц. Он используется, когда надо получить фильтрационную корку с низким сопротивлением. GT-25-5 нередко задействуется при работе с высокоплотными или высокоабразивными суспензиями, в том числе в горнодобывающей промышленности или переработке полезных ископаемых, в производстве электроэнергии, производстве стали и очистке сточных вод.

Дисковый вакуумный фильтр керамический GT-25-5 для равномерного распределения принимает суспензию по всей длине чана, и переливная коробка проходит по всей длине чана. Шлам взбивается с помощью мешалки, оснащенной лопастями. Гомогенизация твердых частиц обеспечивает постоянную толщину кека на всех параллельных дисках, что напрямую приводит к высокой производительности и низкой влажности кека. Все диски прикреплены к одному валу, через который создается вакуум. Когда диски погружаются в суспензию, на отдельных секторах дисков накапливается осадок, в то время как фильтрат проходит через каждый сектор, и далее в расположенные в шахматном порядке центральные трубы для фильтрата.

Трубопровод для фильтрата центрального ствола приварен к трубной пластине, которая соединяется с поворотным клапаном. Из клапана фильтрат поступает в вакуумный ресивер, где воздух и вода разделяются на вакуумный насос и самовсасывающий центробежный насос для фильтрата. Тем временем осадок на фильтре обезвоживается по мере того, как диск вращается над уровнем ванны до тех пор, пока вакуум не сбрасывается, и быстрая обратная продувка сжатым воздухом не выгружает осадок на фильтре через регулируемый ракель и вниз через широкий желоб для осадка.

Вакуумный фильтр с керамическими дисками GT-25-5 оснащен микропористыми керамическим фильтрующими пластинами и может разделять твердые частицы и жидкость под вакуумным всасыванием и капиллярным действием, и он идеально подходит для быстрой фильтрации и быстрого осаждения абразивных суспензий. Контрольными точками для достижения более высокой производительности и снижения влажности кека являются уровень в чане, скорость вращения дисков, время создания вакуума, давление мгновенного воздуха и положение разгрузочных лопаток ракеля. Высокие гидравлические скорости достигаются за счет ступенчатой ​​разгрузки, различных конструкций секторов, прочных фильтрующих дисков каждого сектора, а также позиционирования и синхронизации поворотного клапана для фильтрата.
